Wilgoć nad sufitem - jak zabezpieczyć dach przed wilgocią?

BALEX METAL Sp. z o.o. | 2019-09-18
Wilgoć nad sufitem - jak zabezpieczyć dach przed wilgocią?
Fot. Balex Metal

Wilgoć nad sufitem - jak zabezpieczyć dach przed wilgocią?


Fot. Balex Metal

Prawidłowe zabezpieczenie dachu przed wilgocią to podstawowe zadanie podczas jego budowy. Popełnione na tym etapie błędy będą miały poważne konsekwencje w przyszłości. Warto o tym pamiętać, dobierając ekipę budowlaną oraz materiały do izolacji dachu. Prezentujemy metodę nakrokwiowego ocieplania dachu, czyli systemowe rozwiązanie eliminujące mostki termiczne i gwarantujące brak problemu z zawilgoceniami i powstającymi w nich grzybami i pleśnią.

treść sponsorowana

Skąd się bierze wilgoć w przegrodzie budowlanej?

W artykule wilgoć interpretowana będzie jako zjawisko zawilgocenia, wchłonięcia wody (cieczy) przez materiał budowlany przegrody.

Możliwości jest kilka, m.in.:

  • woda znajdowała się w montowanym materiale przegrody (mokra cegła, beton, drewno itp.);
  • do przegrody dostała się budowlana woda technologiczna (reologiczna woda zapraw, klejów, tynków, wylewek itp.);
  • woda atmosferyczna z naturalnych opadów (penetrująca poprzez różnego rodzaju nieciągłości, uszkodzenia, pęknięcia szczeliny, otwory itp.);
  • woda transportowana kapilarnie w materiale (najczęściej na poziomie piwnic, przyziemia, ale niekoniecznie tylko tam itd.);
  • woda jako kondensat dyfuzyjny pary wodnej transportowanej przez przegrodę;
  • woda dostała się w wyniku wypadków losowych (np. awarie hydrauliczne, ściekowe, odprowadzenia wody z dachu itp.).

Załóżmy, że materiał na dach jest dobrze przygotowany, prace wykonane zgodnie ze sztuką, nic nas nie zalało, a wielka wichura nie nadwyrężyła poszycia. Pozostaje więc jeden problem, a mianowicie wykluczenie, a co najmniej zminimalizowanie niebezpieczeństwa pojawienia się wewnątrz konstrukcji dachu wody będącej kondensatem dyfuzyjnego transportu pary wodnej. Zjawiska, które zachodzi w każdej przegrodzie bez wyjątku, ale nie w każdej kończy się pojawieniem kondensatu.

Trochę teorii na początek

Na początek krótkie wprowadzenie z zakresu fizyki budowli, a dokładnie - problemu rozkładu temperatur w przegrodzie (transport ciepła) i rozkładzie wilgoci w postaci pary wodnej przenikającej przez te przegrody.

Jeśli chodzi o model transportu energii (ciepła) przez przegrodę i związany z tym rozkład temperatur w elementach przegrody, to dostatecznym, w większości przypadków zadawalającym przybliżeniem, jest reguła Fouriera, opisująca transport ciepła w jednowymiarowym modelu stacjonarnym

(q = – λ grad ΔT)

Z dyfuzyjnym transportem wody poprzez elementy przegrody (ściany, stropu, dachu itp.) już tak prosto nie jest i badanie możliwości pojawienia się w nich dyfuzyjnego kondensatu wymaga bardziej "fizycznego" podejścia.

Przede wszystkim, aby gdziekolwiek w przegrodzie pojawiła się woda (faza ciekła, jako kondensat dyfuzyjny) trzeba, aby wcześniej obecna była w postaci pary wodnej (faza gazowa) w powietrzu.

Jej ilość można określić, podając poziom jej zawartości w jednostce objętości mieszaniny gazu, której jest częścią (powietrza), nazywając taką wielkość wilgotnością bezwzględną. Np. 1 g/m3, 5 g/m3 czy 155 g/m3 (dla porównania gęstość powietrza, której wartość zależy od ciśnienia, temperatury oraz składu chemicznego, dla suchego powietrza, przy ciśnieniu atmosferycznym, na poziomie morza, w temperaturze 20°C wynosi około 1,2 kg/m3).

Jednak wygodniej w tych analizach posługiwać się pojęciem wilgotności względnej mierzonej stosunkiem poziomu aktualnego cząsteczkowego (parcjalnego) ciśnienia pary wodnej do maksymalnego, możliwego w tej temperaturze ciśnienia nasycenia (podawanego najczęściej w [%], np. 15% w pomieszczeniu ogrzewanym kaloryferem, 55% przyjmowane jako pożądany i komfortowy poziom pomieszczenia mieszkalnego czy 80%, które można sobie zapewnić np. w kuchni, gotując duży gar kapuśniaku przy zasłoniętych z oszczędności gazetą wywietrznikach).

Korzystając z tych wstępnych definicji, możemy próbować opisać proces transportu masy (pary wodnej) analogicznie do transportu energii (reguła Fouriera), korzystając  z jednowymiarowych formuł Ficka dla warunków stanu ustalonego

(m = – λ grad Δp)

najczęściej w notacji Glasera - Fokina (µ, Sd).

Do tych bardzo uproszczonych analiz cieplno-wilgotnościowych zakładamy więc:

  • temperaturę wewnętrzną (tw) na poziomie 20°C,
  • wilgotność względną 55% (dla tego poziomu wilgoci temperatura punktu rosy wynosi około 10,7°C).

Oznacza to, że jeśli w temperaturze tw = 20°C wilgotność względna wynosi 55%, to w razie spadku temperatury w tym pomieszczeniu na każdym elemencie w nim się znajdującym pojawi się kondensat (woda) zawsze wtedy, gdy ten element obniży swoją temperaturę niżej niż

tr = 10,7°C

(tr - temperatura punktu rosy, nasycenia).

Oczywiście im to wyziębienie będzie głębsze, tym masa pojawiającego się kondensatu proporcjonalnie wzrośnie.

Taki model dobrze pracuje dla powierzchni pomieszczeń i wewnątrz przegród, jeśli opór dyfuzyjny materiałów z nich wykonanych jest dostatecznie mały. Dla materiałów o dużym oporze dyfuzyjnym temperatura punktu rosy obniża się ze względu na zmianę realnego ciśnienia cząstkowego w konkretnym miejscu i jej określenie wymaga już rachunkowego uwzględnienia tego faktu.

W największym więc uproszczeniu, rozpatrując dowolną konstrukcję w kontekście możliwości pojawienia się dyfuzyjnego kondensatu, podstawowym zadaniem jest poszukanie tych miejsc, gdzie temperatura może realnie się obniżyć do poziomu temperatury punktu rosy (i niżej) dla panujących tam warunków. Przyjmijmy, dla opisanych powyżej warunków, uznawanych za typowe, obliczeniowe, że temperatura ta wynosi tr = 10,7°C.

Przyjrzyjmy się, jakie niebezpieczeństwa zagrażają typowej konstrukcji dachu, ocieplonej między krokwiami materiałem o bardzo małym dyfuzyjnym oporze, np. warstwa wełny mineralnej (rys. 1).

Powietrze przenikające przez taką warstwę styka się z chłodnymi fragmentami konstrukcji bez istotnej zmiany wartości cząstkowego ciśnienia znajdującej się w powietrzu pary wodnej, tworząc znakomite warunki do zamiany tej pary na ciecz (kondensacja). To niezwykle niebezpieczne i wysoce prawdopodobne zjawisko. Tuż pod deskowaniem pojawiają się wtedy w wełnie mineralnej całe kilogramy wody.

Sposobem na wyeliminowanie tego problemu jest istotne obniżenie cząstkowego ciśnienia pary wodnej w niskotemperaturowych fragmentach przegrody poprzez niezwykle staranną, szczelną instalacje paroizolacji przed całym układem termoizolacyjnym, tzn. od wewnętrznej, ciepłej strony (rys. 2).

W tym miejscu warto wspomnieć, że w praktyce wykonanie możliwie skutecznej instalacji, bez najmniejszej nieciągłości (dziur, przecięć, szczelin itp.), to główny kłopot i powód odstępowania inwestorów od tego typu rozwiązań, mimo ich realnych korzyści w kontekście pożarowym i akustycznym.

Zalety izolacji nakrokwiowej

Podobne problemy nie występują przy zastosowaniu docieplających systemów nakrokwiowych. Umieszczenie ocieplającej warstwy na powierzchni wyznaczonej przez krokwie więźby dachowej to najbardziej efektywny, prosty i bezpieczny sposób budowania dachu. Obok innych dobrych stron tego rozwiązania jedno jest absolutnie wyróżniające, a mianowicie fakt, iż zastosowanie tego rozwiązania eliminuje podstawowe mostki termiczne występujące w innych rozwiązaniach.

Zastosujmy w naszych szacunkach wyjściową grubość płyty jako warstwę termoizolatora wypełniającą założenia zawarte w Warunkach Technicznych, czyli dla U = 0,15 W/(m2·K).

Z obliczeń wynika, że taką izolacyjność termiczną zapewnia płyta ze sztywnej pianki PIR z serii Thermano (λ = 0,023 W/(m·K), grubości 15 cm.

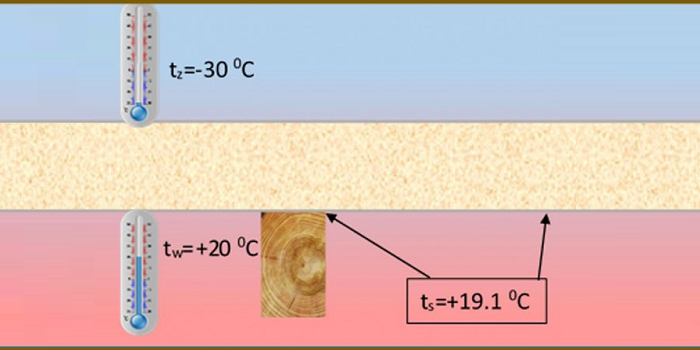

Można w tym momencie wykonać pouczający szacunek dla tej warstwy Thermano, mianowicie, jaka będzie temperatura wewnętrzna w budynku, gdy na zewnątrz temperatura spadnie np. do poziomu - 30°C (niższa w Polsce bywa niezwykle rzadko)?

Po odpowiednich obliczeniach odpowiedź brzmi: temperatura sufitu ts = 19,1°C, a więc bardzo daleko od niebezpiecznej granicy temperatury punktu rosy tr = 10,7°C (rys. 3).

Jak dalece jest to bezpieczny układ? Aby odpowiedzieć na to pytanie, należy poprzedzić je jeszcze jednym - czy istnieje realne niebezpieczeństwo takiego obniżenia temperatury zewnętrznej (tz), że temperatura wewnętrzna (tw), ściany (sufitu) osiągnie poziom niższy od 10,7°C i wykropli się na tych powierzchniach kondensat?

Proste szacunki pokazują, że jest to absolutnie niemożliwe, np. przy temperaturze –60°C tw jest na poziomie 18°C (niższych temperatur zewnętrznych program SALTA nie chce liczyć).

Można zadać pytanie inaczej - jak gruba powinna być warstwa Thermano, aby przy temperaturze na zewnątrz –30°C rozpoczął się proces kondensacji na wewnętrznej powierzchni ocieplenia?

Z kolejnych rachunków wynika, że kondensat pokaże się przy grubości Thermano wynoszącej około 1 cm. Oznacza to, że w realnych warunkach, kiedy zastosujemy już 2 cm Thermano fakt taki nigdy nie zaistnieje, a grubość izolacji zdeterminowana jest jedynie wymogami ochrony termicznej.

Uwagi końcowe

Opisane powyżej fakty, obok wielu innych płynących z wykonawczej spolegliwości technologii i istotnym obniżeniu poziomu strat energetycznych, to równie ważne argumenty na rzecz koncepcji nakrokwiowego ocieplania dachów, bezkonkurencyjnego w stosunku do tradycyjnych metod ocieplania międzykrokwiowego. Materiałem realizującym wszystkie te zadania są twarde płyty sztywnej pianki PIR Thermano.

Balex Metal Sp. z o. o.
ul. Wejherowska 12C
84-239 Bolszewo
kontakt@balex.eu
tel.: 58 778 44 44
