Elektryczne ogrzewanie podłogowe w łazience – jak przeprowadzić prace i na co zwrócić uwagę przy doborze systemu?

Ogrzewanie podłogowe może być rozwiązaniem samodzielnym lub uzupełniać ogrzewanie grzejnikowe dla uzyskania większego komfortu cieplnego. W przypadku nowo budowanego domu zwykle stosuje się kable grzewcze, podczas remontu – maty grzewcze.

Niezależnie od zastosowanego rodzaju elementów grzewczych obowiązują pewne zasady dotyczące doboru i wykonania elektrycznego ogrzewania podłogowego dla łazienki.

Ważne założenia do projektu i doboru

W łazience temperatura obliczeniowa powinna wynosić 24°C. Należy wyznaczyć moc grzewczą dla konkretnej łazienki i na tej podstawie dobierać elementy grzewcze o właściwej mocy.

Moc ogrzewania elektrycznego trzeba uwzględnić we wniosku do dostawcy energii elektrycznej o przydział mocy przyłączeniowej (dla nowego domu) lub we wniosku o zwiększenie mocy (dla domu lub mieszkania remontowanego). W tym drugim przypadku zwiększenie mocy oznacza jednorazową dopłatę (zakłady energetyczne mają określone stawki za każdy 1 kW zwiększonej mocy).

Orientacyjnie można przyjąć, że moc jednostkowa elementów grzewczych w łazience powinna być wyższa niż dla innych pomieszczeń, np. 120 W/m² zamiast wystarczającego dla innych pomieszczeń 90 W/m².

Ogrzewanie podłogowe nie może przebiegać pod przyborami sanitarnymi zamontowanymi na stałe lub stojącymi bezpośrednio na podłodze, takimi jak wanna, brodzik prysznica, umywalka stojąca, miska ustępowa stojąca, bidet, pralka czy meble łazienkowe.

Minimalne odległości elementów grzewczych od przyborów i od ścian określa producent – zwykle na 10–20 cm. Dlatego do doboru ogrzewania dla konkretnej łazienki potrzebna jest znajomość jej układu.

Przy doborze elektrycznego ogrzewania podłogowego należy wybrać rozwiązanie dla pomieszczeń wilgotnych – kable muszą być wyposażone w ekran koncentryczny na całym obwodzie.

Wykonanie elektrycznego ogrzewania podłogowego – podstawy

Ogrzewanie jest instalacją elektryczną, musi więc być podłączone i sprawdzone przez uprawnionego elektryka. Sprawdzenie rezystancji przewodów, z którego podpisywany jest protokół, musi być wykonane przez osobę z tzw. uprawnieniami elektrycznymi dozorowymi, natomiast podłączenie instalacji – z tzw. uprawnieniami elektrycznymi eksploatacyjnymi.

Uwaga! Wykonanie podłączenia przez osobę nieuprawnioną powoduje wygaśnięcie gwarancji producenta.

Instalację trzeba zabezpieczyć wyłącznikiem nadmiarowym i wyłącznikiem różnicowo-prądowym, a także zapewnić ochronę przeciwporażeniową (przez podłączenie ekranu ochronnego kabla grzewczego do uziemienia).

Posadzka, pod którą ułożone jest ogrzewanie elektryczne, rozszerza się i kurczy pod wpływem zmiany temperatury elementów grzewczych. Dlatego konieczne jest zastosowanie szczelin dylatacyjnych, a elementy grzewcze nie mogą przez nie przechodzić – każdy obszar powstały po wykonaniu szczelin dylatacyjnych musi mieć własny zestaw grzewczy. Ma to znaczenie także przy fugach – przy ogrzewaniu podłogowym można stosować tylko fugi elastyczne, w wykonaniu odpowiednim do zastosowania w systemach ogrzewania podłogowego.

Prace wspólne dla obu rodzajów rozwiązań

Podczas wykonywania elektrycznego ogrzewania podłogowego należy zachować następującą kolejność prac:

• przygotowanie podłoża – oczyszczenie, zagruntowanie i wyschnięcie;
• ułożenie i zabezpieczenie elementów grzewczych (procedura nieco inna dla kabli i dla mat);
• ułożenie płytek i wypełnienie połączeń fugami;
• wypełnienie silikonem połączeń między ścianą a podłogą;
• całkowite wyschnięcie kleju do płytek i spoin;
• podłączenie kabla zasilającego ogrzewanie, przewodu czujnika temperatury oraz kabla zasilającego regulator do pogłębionej puszki elektrycznej pod regulator (na zewnątrz łazienki), koniecznie wykonane przez elektryka z uprawnieniami.

Uwaga! Pierwsze uruchomienie instalacji może nastąpić po całkowitym wyschnięciu kleju, fug i spoin.

Ogrzewanie elektryczne z kabli grzewczych

Podstawowym rozwiązaniem ogrzewania podłogowego elektrycznego są przewody (kable) grzewcze stałooporowe lub samoregulujące, układane na odpowiednio przygotowanym podłożu. Przewody układa się w równoległe pętle, mocowane do podłoża specjalną taśmą, zachowując między nimi odległości wynikające z projektu i mocy grzewczej. Przewody grzewcze stosuje się zwykle dla domów nowo budowanych, kiedy ogrzewanie podłogowe jest przewidziane w projekcie.

Po przygotowaniu podłoża należy rozłożyć kable w pętlach, z zachowaniem odległości podanej przez producenta dla danej mocy grzewczej oraz ułożyć czujnik temperatury. Przygotowane kable sprawdza elektryk uprawniony do czynności kontrolno-pomiarowych, wykonując pomiar rezystancji przewodów. Następnie należy wylać jastrych o grubości do 35 mm, a po wyschnięciu rozprowadzić na nim warstwę przeciwwilgociową. Na tak przygotowanej warstwie układa się płytki.

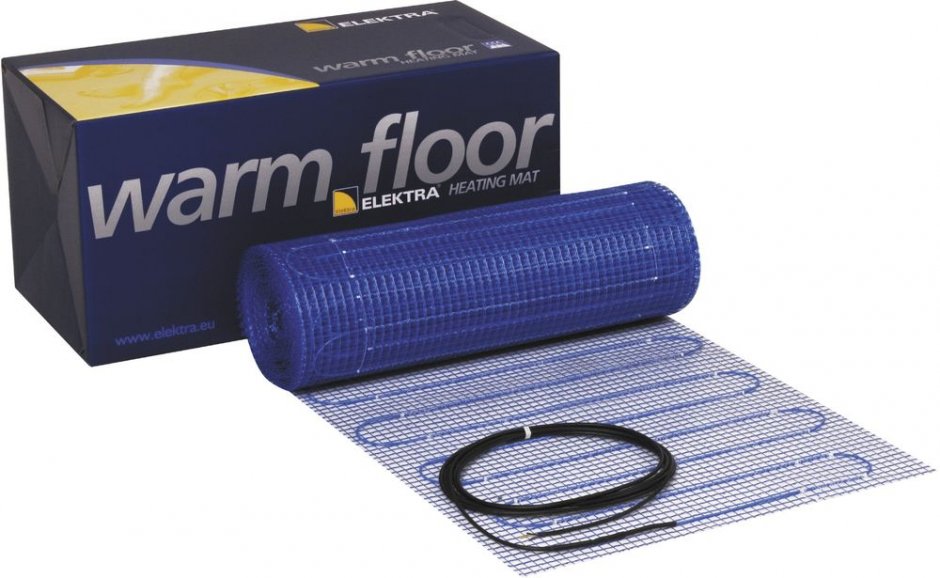

Ogrzewanie elektryczne z mat grzewczych

Maty grzewcze stanowią rozwiązanie stosowane w przypadku montażu na etapie prac wykończeniowych lub podczas remontu łazienki. Są to pasy siatek samoprzylepnych z tworzywa sztucznego o szerokości około 50 cm, a grubości 2–4 mm, z wplecionymi przewodami o określonych maksymalnych mocach grzewczych (np. 100, 120, 150 i 160 W/m²).

Po przygotowaniu podłoża maty należy rozłożyć – bez naciągania i zaginania w miejscu przebiegu kabla. Jeśli matę trzeba dostosować do kształtu pomieszczenia, można dociąć siatkę, natomiast niedopuszczalne jest przecinanie kabla.

Kolejną czynnością jest pomiar wartości rezystancji przewodów, wykonany przez elektryka z odpowiednimi uprawnieniami w zakresie czynności kontrolno-pomiarowych.

Następnie wykonuje się płytką wylewkę wyrównującą z warstwą wodoszczelną. Po jej wyschnięciu układane są płytki.

Uwaga! Do łazienek nie są polecane folie grzewcze z tworzyw sztucznych. Mają mniejszą niż pozostałe rozwiązania moc grzewczą, a chcąc zapewnić skuteczną ochronę przeciwporażeniową, należałoby wykonać dodatkowe, stosunkowo kosztowne zabezpieczenie.
