Czy w Twojej inwestycji spełnione są wymagania normowe w zakresie izolacji akustycznej klatek schodowych?

Schöck Sp. z o.o | 2024-05-13
Wymagania normowe w zakresie izolacji akustycznej klatek schodowych

Wymagania normowe w zakresie izolacji akustycznej klatek schodowych

Biuro, mieszkanie, sala kinowa, czytelnia to tylko wybrane przykłady pomieszczeń, w których przebywamy i które powinny nam zapewnić sprzyjające warunki do pracy, wypoczynku, relaksu i skupienia. Aby te cele stały się realne, budynek powinien zostać dobrze zaprojektowany i równie dobrze zrealizowany.

treść sponsorowana

Przepisy i normy regulujące wymagania dotyczące akustyki

Obowiązek ograniczenia hałasu generowanego podczas użytkowania klatki schodowej lub korytarza w budynku wynika z zapisów Ustawy Prawo budowlane (DzU 1994 nr 89, poz. 414 ze zmianami). Ochrona przed hałasem wymieniona jest jako jedno z siedmiu wymagań podstawowych. Wymagania uszczegółowione zostały w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (DzU 2002, nr 75, poz. 690 ze zmianami), które jasno wskazuje w §326 ustęp 2 na obowiązek stosowania wymagań dotyczących izolacyjności akustycznej dla podestów i biegów klatek schodowych. Wykaz polskich norm powołanych w rozporządzeniu w zakresie izolacyjności akustycznej przywołuje normę PN-B-02151-3:2015-10 „Akustyka budowlana – Ochrona przed hałasem w budynkach – Izolacyjność akustyczna przegród w budynkach oraz izolacyjność akustyczna elementów budowlanych – Wymagania.”

Poniżej przedstawiono zestawienie wymagań dot. ograniczenia poziomu dźwięków uderzeniowych przenikających do pomieszczeń z komunikacji ogólnej: korytarzy, holi, podestów. Nieprzekroczenie wartości dopuszczalnej wskaźnika L’n,w oznacza spełnienie wymagań. W celu realizacji wymagań, konieczne jest zastosowanie rozwiązań wibroizolacyjnych dotyczących konstrukcji biegów schodowych oraz spoczników głównych i pośrednich. Sprawdź >>

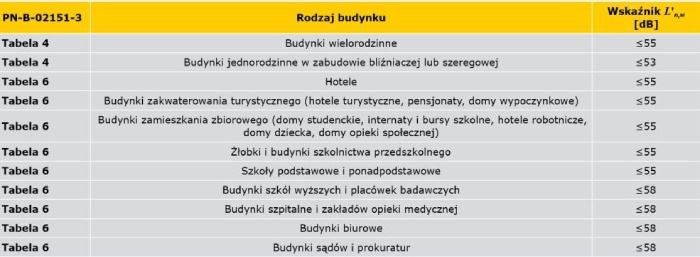

Tablica 1. Dopuszczalny poziom dźwięków uderzeniowych przenikających do pomieszczeń chronionych w budynkach.

Ochrona przed dźwiękami uderzeniowymi – podłoga pływająca i rozwiązania systemowe

Dźwięki uderzeniowe wprowadzone do konstrukcji budynku mogą być słyszalne i dokuczliwe nawet w odległych pomieszczeniach od jego źródła. Podstawową zasadą jest więc uniemożliwienie przedostania się dźwięku do konstrukcji, w obrębie której znajdują się pomieszczenia chronione. W tym celu wykonuje się m.in. podwójne ściany szybów windowych czy pływające podłogi na stropie. Bez takiej pływającej podłogi spełnienie przepisów budowlanych z uwagi na ochronę przed dźwiękami uderzeniowymi jest niemożliwe (RYS. 1).

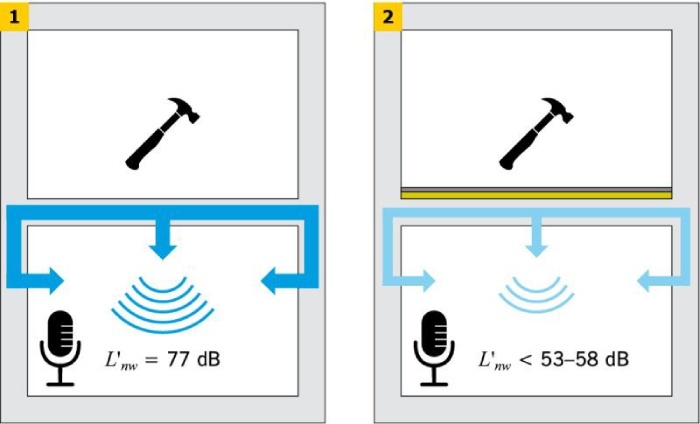

rys 1 2 drogi przenoszenia dzwieku zelbetowy strop plytowy gr 14 cm

RYS. 1–2. Drogi przenoszenia dźwięku – żelbetowy strop płytowy gr. 14 cm (tynkowany): bez pływającej podłogi (1) oraz z pływającą podłogą (2); w zależności od parametrów akustycznych pływającej podłogi ΔLw [dB] uzyskujemy wartość wskaźnika L’nw [dB] wymaganą dla danego obiektu; rys.: Schöck

Aby ten problem rozwiązać, trzeba zaprojektować na stropie tzw. pływającą podłogę, która spowoduje, że zredukowana zostanie transmisja dźwięku do pomieszczenia chronionego o wartość ΔLw [dB] (RYS. 2).

Aby sprostać wymaganiom stawianym w normie, potrzebna jest pływająca podłoga, której parametry akustyczne (w zależności od rodzaju budynku) opisane współczynnikiem ΔLw muszą być wyższe od 20 dB. Efekt ten uzyska się m.in., stosując elastyczny styropian o wymaganej grubości i sztywności dynamicznej. Stosowanie w pływających podłogach zwykłego styropianu nie spełni wymagań akustycznych. Bardzo ważne jest, aby pływająca podłoga została obwodowo oddylatowana od ścian, w przeciwnym razie fala dźwiękowa bez problemu przejdzie do ściany.

Wykonanie podłogi pływającej jest możliwe na spoczniku głównym, a nawet pośrednim, jednak redukcja dźwięków uderzeniowych generowanych na biegach schodowych możliwa jest wyłącznie poprzez zastosowanie systemowych rozwiązań wibroizolacyjnych. Nie ma możliwości spełnienia wymagań ustawowych bez pełnego oddylatowania schodów od konstrukcji budynku.

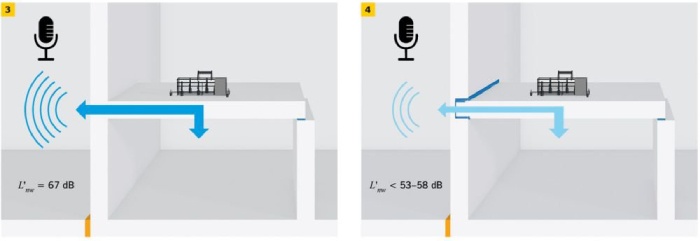

rys 3 4 drogi przenoszenia dzwieku ze spocznika

RYS. 3–4. Drogi przenoszenia dźwięku ze spocznika (bez pływającej podłogi) klatki schodowej: połączonego bezpośrednio ze ścianą oddzielającą pomieszczenie chronione oraz opartego za pośrednictwem elementu wibroakustycznego na ścianie oddzielającej pomieszczenie chronione; wibroakustyczny element nośny zapewnia w zależności od jego parametrów akustycznych ΔLw [dB] uzyskanie wartości wskaźnika L’nw [dB] wymaganej dla danego obiektu (Tablica 1); rys.: Schöck

Wybierz Schöck Tronsole – innowacyjny system, który sprawdził się już w praktyce

Podstawową zasadą jest oddylatowanie konstrukcji biegów i spoczników (bez pływających podłóg) od ścian i stropów. Właściwości elementów Schöck Tronsole wyrażone w postaci ważonego wskaźnika zmniejszenia poziomu uderzeniowego ΔLw pozwalają na oddzielenie akustyczne schodów prefabrykowanych i monolitycznych, schodów prostych i zabiegowych oraz spoczników. Rodzina produktów Tronsole składa się z sześciu elementów przeznaczonych do rożnego zastosowania w połączeniu z elementami prefabrykowanymi lub wykonywanymi na placu budowy. Poniżej przykładowe możliwości wykonania izolacji akustycznej klatek schodowych.

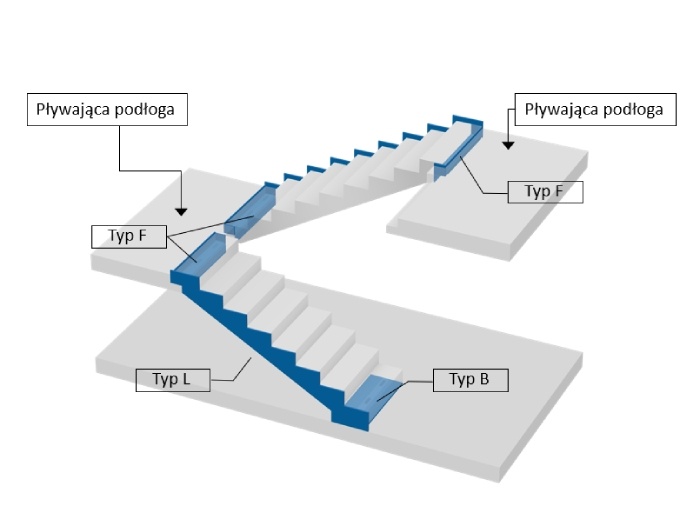

  • Prosty bieg schodów oddzielony akustycznie, spocznik z podłogą pływającą

Oddzielenie biegu schodów od stropu przy zastosowaniu typu F, a od płyty posadzki typ B. Bieg schodów jest izolowany od ściany przy użyciu typu L.

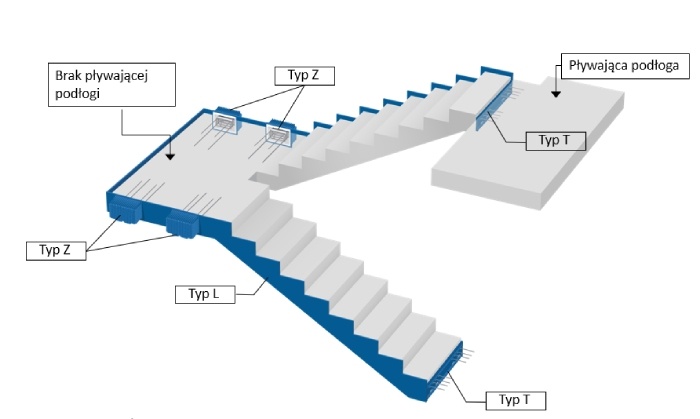

  • Spocznik i prosty bieg schodów oddzielone akustycznie

Oddzielenie biegu schodów od stropu przy zastosowaniu typu T, spocznika od ściany przy użyciu typu Z. Schody są izolowane od ściany przy użyciu typu L.

Wykonawstwo

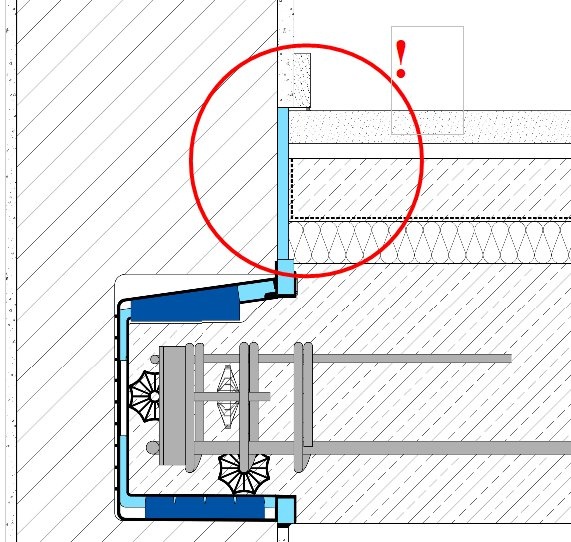

detal oparcia podestu schodow

RYS. 5. Detal oparcia podestu schodów na ścianie klatki schodowej za pośrednictwem elementu Z oraz prawidłowo wykonana dylatacja obwodowa

Badania terenowe przeprowadzone przez Politechnikę Śląską na budynkach mieszkalnych potwierdzają nie tylko konieczność stosowania rozwiązań wibroakustycznych, ale również zwrócenie szczególnej uwagi na sposób wykończenia pomieszczeń komunikacji ogólnej. W przypadku warstwy wierzchniej podłogowej z płytek prawidłowe rozwiązanie powinno polegać na wykonaniu obwodowej fugi z silikonu, nie tylko na grubości płytek, ale także na grubości warstwy kleju. Fuga wykonana powinna zostać ze szczególną uwagą, tak aby nie zabrudzić dylatacji i nie utworzyć łącznika mechanicznego przenoszącego drgania. Nieprawidłowe wykonanie tego elementu prowadzi do wzrostu wartości wskaźnika L’n,w (czyli obniżenia izolacyjności) nawet o kilkanaście dB. Najgorszy otrzymany wynik podczas pomiarów terenowych wyniósł L’n,w = 74 dB (czyli 19 dB powyżej normy). Co istotne dotyczył on prawidłowo zaprojektowanej podłogi pływającej na podeście głównym (przyczyną obniżenia izolacyjności były wspomniane błędy wykonawcze). Na rys. 5 pokazano detal oparcia podestu schodów na ścianie klatki schodowej za pośrednictwem elementu Schöck Tronsole typu Z oraz prawidłowo wykonaną dylatację obwodową.

Podsumowanie

Podczas prac nad tą serią produktów szczególną uwagę poświęcono zagadnieniom prostego montażu oraz zapobiegania powstawaniu mostków akustycznych. Warto wiedzieć, że nawet jeden mostek akustyczny może zaburzyć skuteczność całej izolacji akustycznej. Rożne typy elementów Tronsole mogą być bezpośrednio przyklejane do schodów prefabrykowanych, co pozwala zminimalizować błędy montażowe i uniknąć powstawania mostków akustycznych. Zastosowanie kompleksowej izolacji akustycznej w postaci systemu Schock Tronsole oraz uniknięcie błędów wykonawczych zapewnia spełnienie aktualnych wymagań normowych. Warto również zapamiętać, że im wyższa wartość ΔLw tym lepiej, lecz im wyższa wartość L’n,w, tym gorzej.

Więcej informacji o wymaganiach normowych w zakresie izolacji akustycznej klatek schodowych >>
