Ochrona domowych instalacji fotowoltaicznych przed skutkami przepięć i wyładowań piorunowych
Cz. 2. Budynek bez zewnętrznej ochrony odgromowej i z zewnętrzną ochroną odgromową
Budynek bez zewnętrznego urządzenia piorunochronnego, gdzie: 1 – wejście DC falownika, 2 – strona AC falownika, 3 – sieć zasilająca nn 230/400 V, 4 – interfejs przesyłu danych, 5 – połączenia wyrównawcze/zaciski uziemiające [2]
Decydując się na montaż systemu fotowoltaicznego, należy doposażyć obiekt w system ochrony odgromowej i przeciwprzepięciowej. Zgodnie z polskim prawem można tego nie robić, akceptując jednocześnie straty powstałe wskutek wyładowania piorunowego, przepięcia czy pożaru.
Zobacz także
OSPEL Elegancja w detalu – ramki szklane do osprzętu elektrycznego
Wnętrza domów stają się coraz bardziej wyrafinowane, a detale pełnią kluczową rolę w kreowaniu niepowtarzalnego stylu. Jednym z najnowszych trendów w branży osprzętu elektrycznego są szklane ramki, które...
Wnętrza domów stają się coraz bardziej wyrafinowane, a detale pełnią kluczową rolę w kreowaniu niepowtarzalnego stylu. Jednym z najnowszych trendów w branży osprzętu elektrycznego są szklane ramki, które nie tylko pełnią funkcję praktyczną, ale także dodają elegancji i nowoczesności pomieszczeniom.
OSPEL Seria Szafir – przełom w montażu gniazdek elektrycznych
Czy zdarzyło Ci się, że musisz wymienić gniazdko lub kontakt w domu? Większość z nas podchodzi do takiego zadania przynajmniej z niepewnością. Koniec końców, nie robimy tego codziennie. Sięgamy wówczas...
Czy zdarzyło Ci się, że musisz wymienić gniazdko lub kontakt w domu? Większość z nas podchodzi do takiego zadania przynajmniej z niepewnością. Koniec końców, nie robimy tego codziennie. Sięgamy wówczas do filmików instruktażowych lub dzwonimy po elektryka.
OSPEL Sonata Touch – nowoczesne łączniki do sterowania oświetleniem
Seria Sonata Touch to zaprojektowana i opracowana przez firmę Ospel seria nowoczesnych łączników elektronicznych do sterowania oświetleniem, które wyposażone są w szklany panel dotykowy. Została ona zaprojektowana...
Seria Sonata Touch to zaprojektowana i opracowana przez firmę Ospel seria nowoczesnych łączników elektronicznych do sterowania oświetleniem, które wyposażone są w szklany panel dotykowy. Została ona zaprojektowana z myślą o klientach poszukujących łączników sterowanych dotykiem, które jednocześnie swym kształtem nawiązywać będą do reszty produktów danej serii produktowej.
Na wstępie, tak jak już wcześniej wspomniano, należy przeprowadzić analizę ryzyka, której wynik dostarcza informacji o wymaganym poziomie ochrony odgromowej (LPL), a co za tym idzie, jakie konkretnie rozwiązania techniczne należy zastosować, aby ryzyko ograniczyć do wymaganego normą poziomu.
Dodatek 5 do niemieckiej wersji normy DIN EN 62305-3 [5] w punkcie 4.5 zawiera zapis, że urządzenie piorunochronne wykonane w III klasie LPS (LPL III) odpowiada normalnym wymaganiom dla instalacji fotowoltaicznych [2]. W polskiej edycji normy nie ma takiego uwarunkowania, niemniej jednak ubezpieczyciele wymagają co najmniej IV klasy LPS oraz ochrony przeciwprzepięciowej.
Ciekawe jest również stanowisko Stowarzyszenia Niemieckich Firm Ubezpieczeniowych (Gesamtverband der Deutschen Versicherungswirtschaft – GDV), które w swoich wytycznych VdS 2010 „Ochrona odgromowa i przepięciowa ukierunkowana na ryzyko” wymaga poziomu ochrony LPL III (III klasa LPS) [2]. Podobne stanowisko w tej kwestii wyrażają polskie firmy ubezpieczeniowe bezpośrednio w OWU. Po przeprowadzonej analizie ryzyka można przystąpić do projektowania systemu ochrony odgromowej.
Budynek bez zewnętrznej ochrony odgromowej
Jeśli analiza ryzyka nie wykazała konieczności instalowania systemu ochrony odgromowej, wówczas należy się spodziewać niebezpiecznych napięć indukowanych wskutek pobliskich wyładowań piorunowych obok instalacji PV lub w wyniku przenoszenia się przepięć z sieci elektroenergetycznej zasilającej obiekt [2]. W celu zabezpieczenia się przed skutkami przepięć należy zainstalować ograniczniki przepięć klasy T2 (rys. 1):

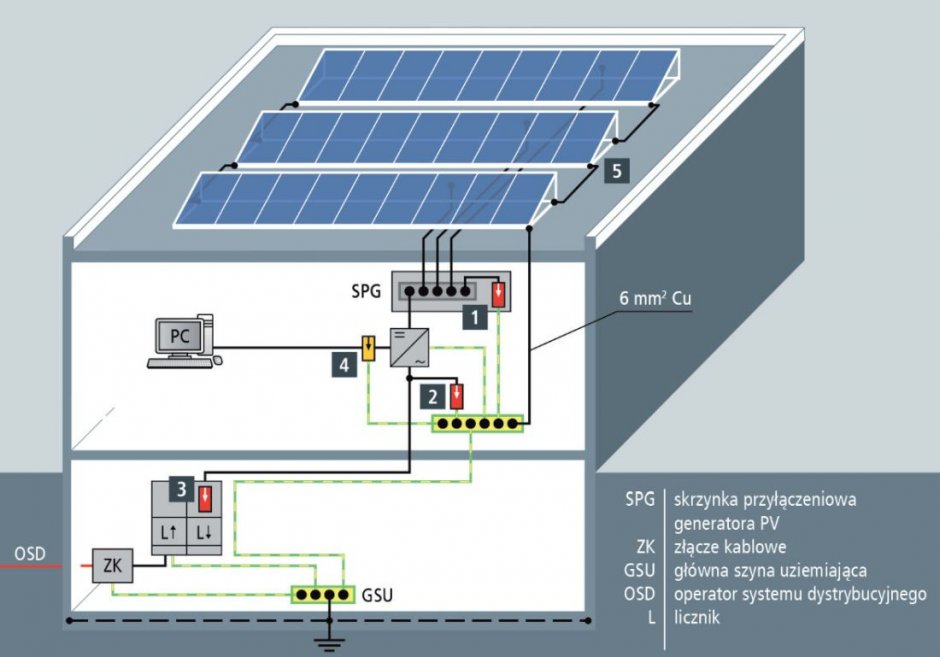

Rys. 1. Budynek bez zewnętrznego urządzenia piorunochronnego, gdzie: 1 – wejście DC falownika, 2 – strona AC falownika, 3 – sieć zasilająca nn 230/400 V, 4 – interfejs przesyłu danych, 5 – połączenia wyrównawcze/zaciski uziemiające [2]
- w rozdzielnicy głównej budynku,
- na wyjściu AC falownika w miejscu przyłączenia sieci niskiego napięcia, jeśli długość przewodów do rozdzielnicy jest większa niż 10 m (wyposażonej w ograniczniki przepięć),
- na wejściu DC falownika w miejscu przyłączenia kabli z paneli PV
- na wyjściu paneli PV, jeśli długość przewodów do falownika jest większa niż 10 m,
- na wejściu sterującym falownika (jeśli takie posiada i są one wykorzystywane).
W celu wyrównania potencjałów pomiędzy ogniwami PV na dachu oraz dla zapewnienia prawidłowej pracy falownika, a w szczególności układu monitorującego stan izolacji ogniw PV (najczęściej zintegrowanego z falownikiem) wymaga się skutecznego uziemienia konstrukcji nośnej ogniw PV przewodem o minimalnym przekroju 6 mm2 Cu lub równoważnym [2].
Budynek z zewnętrzną ochroną odgromową
Najlepszym i zalecanym sposobem ochrony instalacji PV jest montaż zewnętrznego systemu ochrony odgromowej. Koncepcję ochrony pokazuje rys. 2.

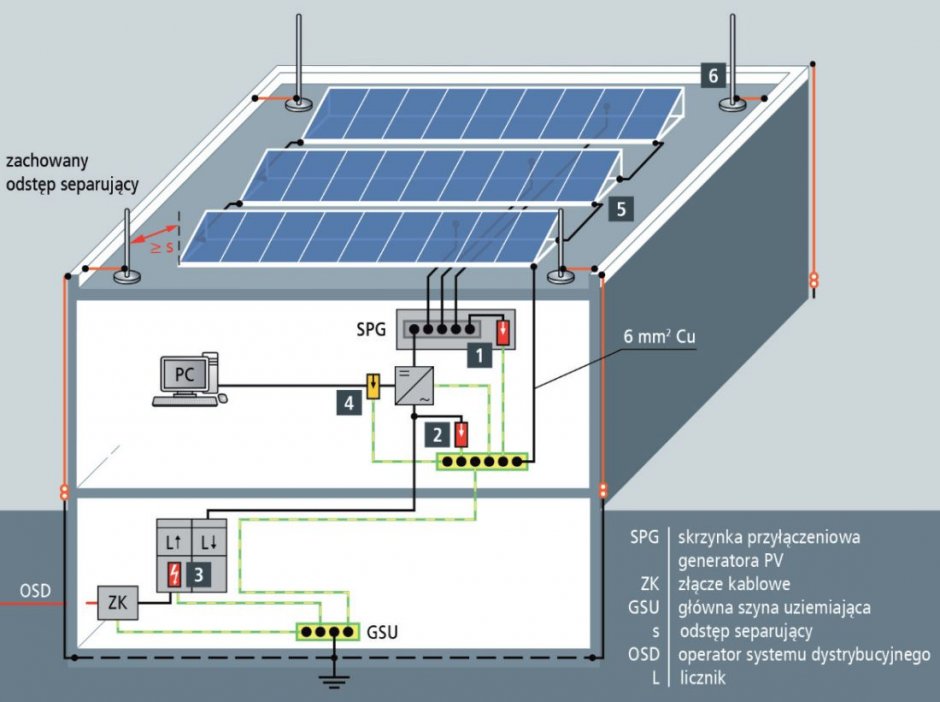

Rys. 2. Budynek z zewnętrznym urządzeniem piorunochronnym i z zachowanym odstępem separującym, gdzie: 1 – wejście DC falownika, 2 – strona AC falownika, 3 – sieć zasilająca nn 230/400 V, 4 – interfejs przesyłu danych, 5 – połączenia wyrównawcze/zaciski uziemiające, 6 – układ zwodów pionowych na dachu/iglica odgromowa z podstawą betonową [2]
Głównym zadaniem systemu jest przechwycenie prądu wyładowania piorunowego i wysłanie go przez projektanta obraną drogą do systemu uziomowego. W tym celu należy rozmieścić na dachu system zwodów pionowych, wykorzystując do tego metodę toczącej się kuli lub kąta ochronnego, zgodnie z wymaganiami normy PN-EN 62305-3 [5] (rys. 3).

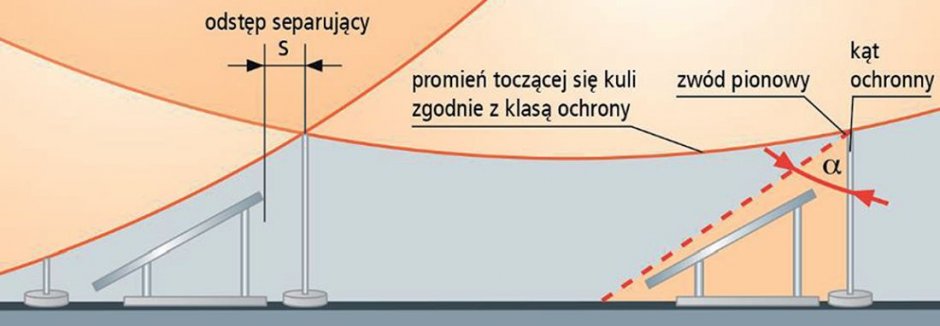

Rys. 3. Porównanie metod określenia przestrzeni chronionej metodą toczącej się kuli i kąta ochronnego [2]
Istotną kwestią podczas rozmieszczania zwodów na dachu jest problem zacienienia ogniw PV. Cień całkowity na ogniwie PV w bardzo dużym stopniu obniża ilość generowanej energii elektrycznej. Projektując system zwodów na dachu, należy przeanalizować ten problem, gdyż pominięcie tego znacząco wydłuży okres zwrotu z inwestycji. Aby uniknąć cienia całkowitego, należy odpowiednio odsunąć zwody pionowe od modułów PV (rys. 4).

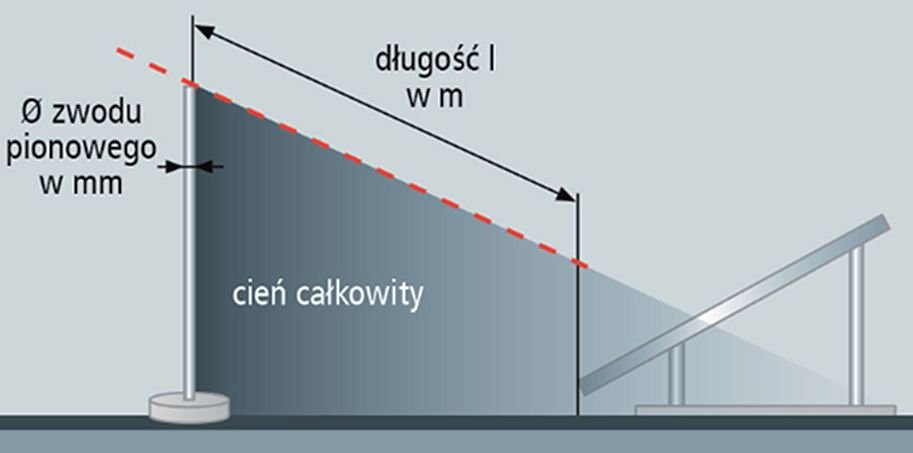

I tak przykładowo zwód pionowy o średnicy 10 mm w odległości 1,08 m od ogniwa PV przekształca cień całkowity w półcień, co zapewnia równomierną pracę ogniw (rys. 5).
Dla zwodu o średnicy 16 mm wymagana odległość to 1,76 m (L = Ø × 108). Szczegółowe wytyczne w tym akresie znajdziemy w niemieckiej wersji normy DIN EN 62305-3 (dodatek 5, załącznik A) [2,7].
Należy w tym miejscu również wspomnieć o odstępie separującym (s), który należy zapewnić między panelami PV oraz innymi elementami i przewodami umieszczonymi na dachu a systemem zwodów. Spełnienie powyższego wymagania w znaczący sposób zmniejsza zagrożenie przepięciowe i pożarowe, gdyż izoluje system zwodów (który podczas doziemnego wyładowania piorunowego jest źródłem m.in. wysokiego napięcia) na dachu od reszty urządzeń, zabezpiecza przed pojawieniem się niekontrolowanych przeskoków iskrowych, które bezpośrednio mogą być przyczyną pożaru.
Metodę wyznaczania wymaganych odstępów separacyjnych znajdziemy w normie PN-EN 62305-3 [5].
W przypadku braku możliwości zapewnienia wymaganych odstępów należy rozważyć stosowanie przewodów o izolacji wysokonapięciowej (HVI) [2]. Dzięki temu przewody odprowadzające prąd piorunowy mogą się stykać z instalacją fotowoltaiczną, nie powodując powstania zagrożenia (rys. 6).
Rys. 6. Budynek z zewnętrznym urządzeniem piorunochronnym bez zachowanego odstępu separującego: 1 – wejście DC falownika, 2 – strona AC falownika, 3 – sieć zasilająca nn 230/400 V, 4 – interfejs przesyłu danych, 5 – połączenia wyrównawcze/zaciski uziemiające, 6 – układ zwodów pionowych na dachu/iglica odgromowa z podstawą betonową [2]
Przy doborze przewodów HVI należy upewnić się, czy spełniają one wymagania opisane w IEC TS 62561-8 [8] w zakresie deklarowanych odstępów separujących. Niestety na rynku polskim często wykorzystuje się kable średniego napięcia jako przewody wysokonapięciowe bez zdefiniowanego odstępu separacyjnego dedykowanego dla urządzeń piorunochronnych.
Bardzo ważną częścią systemu ochrony są także połączenia wyrównawcze. W sposób naturalny zmniejszają one względne różnice potencjałów między urządzeniami i elementami umiejscowionymi na dachu oraz wewnątrz budynku. W przypadku instalacji PV należy połączyć wszystkie konstrukcje wsporcze umieszczone na dachu, pamiętając o wymaganym odstępie separacyjnym. Jeśli na dachu będą umieszczone inne urządzenia elektryczne lub elektroniczne, należy wprowadzając okablowanie do środka budynku na granicy strefy LPZ0 i LPZ1, zastosować ograniczniki przepięć klasy T2 – jednocześnie pamiętając o umieszczeniu ich w przestrzeni chronionej stworzonej przez układ zwodów umieszczonych na dachu.
W celu wyrównania potencjałów pomiędzy ogniwami PV na dachu oraz dla zapewnienia prawidłowej pracy falownika, a w szczególności układu monitorującego stan izolacji ogniw PV (najczęściej zintegrowanego z falownikiem) wymaga się skutecznego uziemienia konstrukcji nośnej ogniw PV przewodem o minimalnym przekroju 6 mm2 Cu lub równoważnym (rys. 5).
W celu zabezpieczenia się przed skutkami przepięć należy zainstalować (rys. 2):
- w rozdzielnicy głównej budynku ogranicznik przepięć klasy T1 kombinowany, zbudowany w oparciu o iskiernik,
- na wyjściu AC falownika w miejscu przyłączenia sieci niskiego napięcia ogranicznik przepięć klasy T2, jeśli długość przewodów do rozdzielnicy jest większa niż 10 m,» na wejściu DC falownika w miejscu przyłączenia kabli z paneli PV ogranicznik przepięć klasy T2 dedykowany do systemów PV,
- na wyjściu paneli PV, jeśli długość przewodów do falownika jest większa niż 10 m ogranicznik przepięć klasy T2 dedykowany do systemów PV,
- na wejściu sterującym falownika (jeśli takie posiada i są one wykorzystywane) ogranicznik przepięć przeznaczony do torów sygnałowych klasy C2.
Jeżeli pokrycie dachu jest metalowe lub tworzy je sama instalacja PV, i z punktu widzenia techniki montażu brak jest możliwości zachowania wymaganych odstępów separacyjnych (s), metalowe części konstrukcji nośnej ogniw PV muszą być połączone przewodami o przekroju min. 16 mm2 Cu lub równoważnym do elementów zewnętrznego systemu ochrony odgromowej [2]. Należy także na wejściu przewodów DC falownika zainstalować ograniczniki przepięć klasy T1 dedykowane do instalacji PV.
Jeśli długość przewodów łączących panele PV z falownikiem od strony DC jest większa niż 10 m, należy zainstalować kolejny ogranicznik przepięć klasy T1 dedykowany do instalacji PV (na wyjściu paneli). Na wyjściu AC falownika należy również zainstalować ogranicznik przepięć klasy T1 kombinowany, zbudowany w oparciu o iskiernik.
W celu wyrównania potencjałów pomiędzy ogniwami PV na dachu oraz dla zapewnienia prawidłowej pracy falownika, a w szczególności układu monitorującego stan izolacji ogniw PV (najczęściej zintegrowanego z falownikiem), wymaga się skutecznego uziemienia konstrukcji nośnej ogniw PV przewodem o minimalnym przekroju 16 mm2 Cu lub równoważnym.
Podczas układania przewodów należy zwrócić uwagę, aby nie tworzyć zbytecznych pętli, w których mogą się indukować większe wartości napięć. Dotyczy to przewodów łączących ogniwa PV z falownikiem, ogniwa między sobą (stringi). Należy unikać prowadzenia poprzecznego przewodów DC między rzędami ogniw, przewodami przesyłu danych lub czujników nasłonecznienia, monitoringu pracy instalacji – tworzą one zbędne pętle, co też zwiększa narażenie przepięciowe całego systemu PV [2].
Specjalne ograniczniki przepięć do ochrony instalacji fotowoltaicznych
Ogniwa fotowoltaiczne ze względu na swoją specyfikę (jak już wspomniano wcześniej) mogą pracować przy prądzie znamionowym bardzo zbliżonym do prądu zwarciowego. Ograniczniki przepięć dla systemów PV (DC) są inaczej budowane niż dla sieci prądu zmiennego (AC) m.in. dlatego, że prądy następcze przy prądzie stałym trudno jest wyłączyć ze względu na nieprzechodzenie prądu przez zero. Wymusza to stosowanie specjalnych konstrukcji, zgodnie z wymaganiami normy PN-EN 50539-11:2013-06 [9], zastąpionej w 2019 roku przez normę PN-EN 61643-31:2019-07 [10].
Głównym problemem w budowie ogranicznika PV jest bezpieczne odłączenie SPD w przypadku jego uszkodzenia lub przegrzania. Ma to na celu zapobieganie pożarowi. Klasyczne rozwiązanie polegające na stosowaniu zgrzewanego złącza bimetalicznego nie może być bezpośrednio zastosowane dla układów DC (PV).

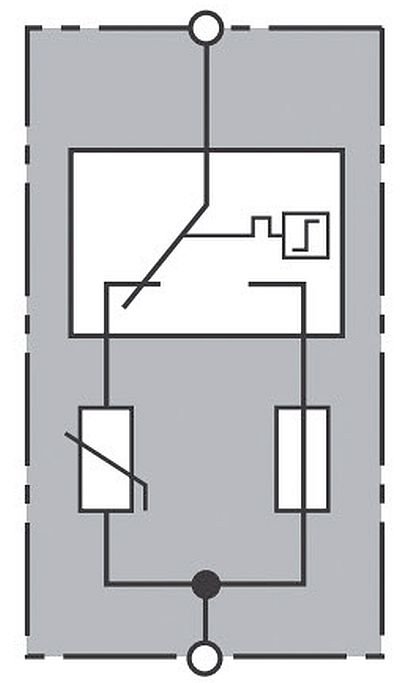

Ograniczniki przepięć prądu stałego składają się zazwyczaj z trzech elementów ucinających, ograniczających lub kombinowanych, równolegle połączonych ze specjalnymi bezpiecznikami nadprądowymi sprzężonymi z modułami ograniczającymi przepięcia i działającymi sekwencyjnie.
W przypadku pojawienia się krótkotrwałego przepięcia powinien zadziałać tylko moduł ucinający lub ograniczający przepięcie. Jeśli zaburzenie trwa dłużej (czas działania zależny od budowy i własności konkretnego SPD), wówczas ogranicznik przepięć powinien mieć możliwość skutecznego przerwania płynącego prądu zwarciowego (DC) (rys. 5).
Ograniczniki przepięć do paneli PV charakteryzują się również innym napięciowym poziomem ochrony Up – dobieranym w zależności od napięcia pracy stringu. Wartości prądów znamionowych (In) i impulsowych (Iimp) należy dobierać w zależności od przyjętej klasy ochrony, a co za tym idzie maksymalnej wartości prądu piorunowego (10/350 µs), klasy probierczej ogranicznika (T1 lub T2), liczby przewodów odprowadzających zewnętrznego systemu ochrony odgromowej. Szczegóły można znaleźć w normie PN-EN 61643-31 [10]. Zestawienie wymaganych wartości minimalnych prądów znamionowych SPD zaczerpnięto z tabeli A.2 ww. normy i przedstawiono w tabelach 1 i 2.

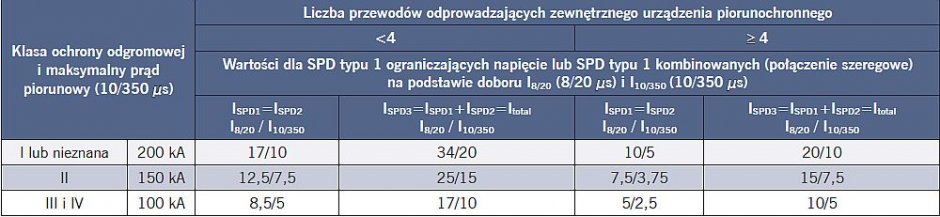

Tabela 1. Dobór minimalnej wartości prądu znamionowego (In) i impulsowego (Iimp) ograniczników przepięć klasy T1 ograniczających lub kombinowanych (połączenie szeregowe warystorów i iskierników) zgodnie z PN-EN 61643-31 [2, 10]

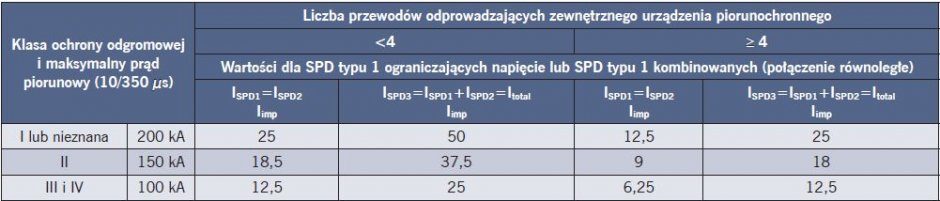

Tabela 2. Dobór minimalnej wartości prądu znamionowego (In) i impulsowego (Iimp) ograniczników przepięć klasy T1 ucinających (iskierników) lub kombinowanych (połączenie równoległe warystorów i iskierników) zgodnie z PN-EN 61643-31 [2, 10]
