Czy warto inwestować w pompę ciepła
Projekt domu "Avalon"
Fot. Lipińscy Domy
Inwestor planujący budowę domu jednorodzinnego ma możliwość wyboru spośród wielu różnych źródeł ciepła. Niesłabnącą popularnością cieszą się odnawialne źródła energii, np. pompy ciepła. Dla inwestora ważnym zagadnieniem jest wybór technologii, dobór mocy oraz urządzenia grzewczego w budynku.
Zobacz także
Balex Metal THERMANO DECK na dachy płaskie
Dachy płaskie wróciły do łask, stąd obecnie nierzadko widzimy, jak zwieńczają nowoczesne projekty architektoniczne. Tyle, że współczesne stropodachy, w odróżnieniu od tych sprzed lat, posiadają kilka warstw,...
Dachy płaskie wróciły do łask, stąd obecnie nierzadko widzimy, jak zwieńczają nowoczesne projekty architektoniczne. Tyle, że współczesne stropodachy, w odróżnieniu od tych sprzed lat, posiadają kilka warstw, z których każda ma określoną funkcję, a jeśli nawet ich nie mają, to istnieją dzisiaj materiały takie jak THERMANO ROOF czy nowość w ofercie – THERMANO DECK – które zadbają o właściwą izolację termiczną i nie tylko.
Austrotherm Biały czy szary – jaki styropian wybrać do ocieplenia domu?
Ocieplenie domu styropianem to popularny w Polsce sposób termoizolacji. Przy ociepleniu domu ważne jest fachowe wykonanie prac i jakość samego styropianu. Dowiedz się, jaki styropian wybrać i czy do ocieplenia...
Ocieplenie domu styropianem to popularny w Polsce sposób termoizolacji. Przy ociepleniu domu ważne jest fachowe wykonanie prac i jakość samego styropianu. Dowiedz się, jaki styropian wybrać i czy do ocieplenia domu styropianem lepiej zastosować ten tradycyjny biały czy może grafitowy.
Gerda Sp. z o.o. Drzwi zewnętrzne – ciepłe i bezpieczne
Drzwi zewnętrzne to inwestycja przynajmniej na kilkanaście, a częściej na kilkadziesiąt lat, warto więc wybrać solidny, trwały produkt, zapewniający dobrą izolacyjność termiczną i akustyczną, a także bezpieczeństwo,...
Drzwi zewnętrzne to inwestycja przynajmniej na kilkanaście, a częściej na kilkadziesiąt lat, warto więc wybrać solidny, trwały produkt, zapewniający dobrą izolacyjność termiczną i akustyczną, a także bezpieczeństwo, tak istotne w przypadku drzwi wejściowych. Montowane jakiś czas temu mogą już nie spełniać współczesnych standardów energooszczędności, a przez drzwi ucieka cenne ciepło. Może już czas pomyśleć o ich wymianie?
Dostępnych jest wiele kalkulatorów oraz metod obliczeń kosztów inwestycyjnych i eksploatacyjnych dla różnych systemów grzewczych. Narzędzia te pozwalają inwestorom dokonać optymalnego wyboru bez narażania się na niepotrzebne koszty inwestycyjne lub wysokie koszty podczas eksploatacji. W każdym z wykorzystanych narzędzi dla wybranego niskoenergetycznego domu jednorodzinnego najkorzystniejszy okazał się wybór powietrznej pompy ciepła.
Jaki budynek poddano analizie?
Schemat doboru i obliczeń przedstawiono na bazie przykładowego projektu domu pracowni Lipińscy Domy (rys. 1).
"Avalon" to duży dom o niskim wskaźniku rocznego jednostkowego zapotrzebowania na energię użytkową do celów ogrzewania i wentylacji (EUco). Wartość tego wskaźnika pozwala na zaliczenie budynku do klasy domów niskoenergetycznych. Pozwala to na ograniczenie zużycia energii w celach grzewczych i obniżenie kosztów jego utrzymania. Niska wartość zapotrzebowania na ciepło jest dla inwestora dodatkowym atutem, bo umożliwia starania o dopłatę ze środków NFOŚiGW.

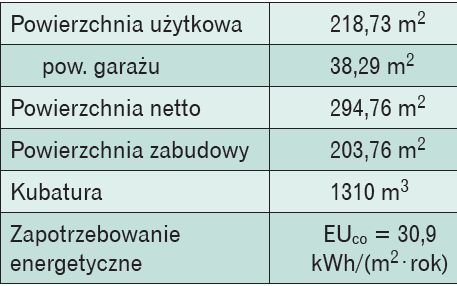

Dla doboru źródła ciepła najważniejszą informacją jest wskaźnik EUco (tabela 1). Zawiera on informację o ilości energii wyprodukowanej przez układ grzewczy potrzebnej do zapewnienia komfortowej temperatury w ciągu całego roku. Można dzięki temu obliczyć zapotrzebowanie na ciepło oraz dobrać system grzewczy.
Analiza ekonomiczna
Na podstawie danych zawartych w tabeli 1 oraz informacji klimatycznych przeprowadzono analizę, wykorzystując trzy narzędzia:
- kalkulator oszczędności kosztów ogrzewania i c.w.u. zamieszczony na stronie firmy Nibe-Biawar [1],
- skoroszyt obliczeń całkowitych kosztów rocznych wg PORT PC [2],3. schemat obliczeń kosztów eksploatacyjnych budynku [3].

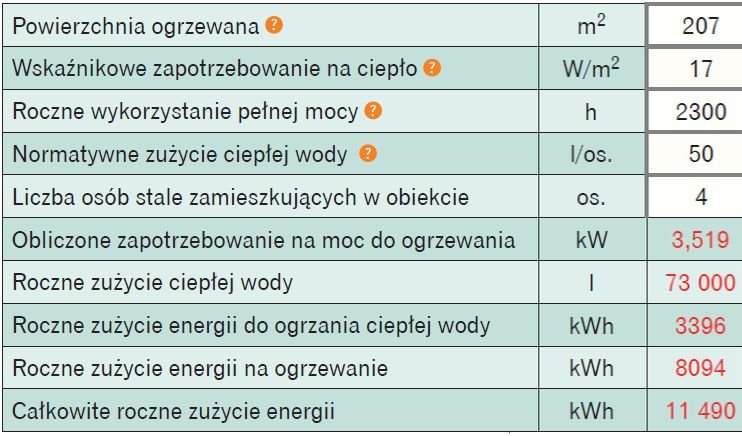

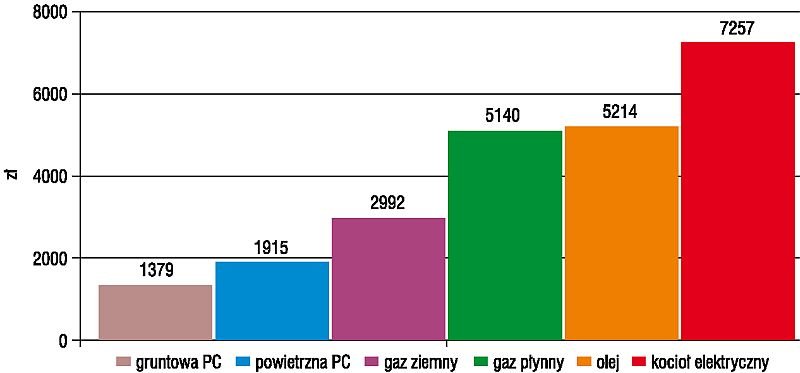

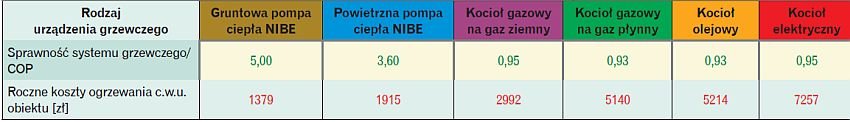

Narzędzie 1. Kalkulator oszczędności Nibe-Biawar [1] jest narzędziem pozwalającym na dokonanie prostej analizy kosztów. Do jej przeprowadzenia wymagane są informacje o powierzchni budynku, jego zapotrzebowaniu na ciepło (EUco) oraz liczbie osób mieszkających w budynku (tabela 2). Program domyślnie ustala wartość zużycia wody - 50 l/os. oraz godzinowe zapotrzebowanie pełnej mocy - 2300 h. Parametry urządzeń grzewczych są podane domyślnie, jednak w razie potrzeby możliwa jest ich zmiana. Na potrzeby opracowania przyjęte zostały wartości szacowane. Podaje się wskaźnikowe zapotrzebowanie na ciepło zamiast zapotrzebowania energetycznego, co wymaga prostego przeliczenia wartości.Po przeprowadzeniu obliczeń otrzymujemy dwa wykresy. Pierwszy (rys. 2, powstały na bazie tabeli 3) przedstawia roczne koszty eksploatacji danego systemu grzewczego.

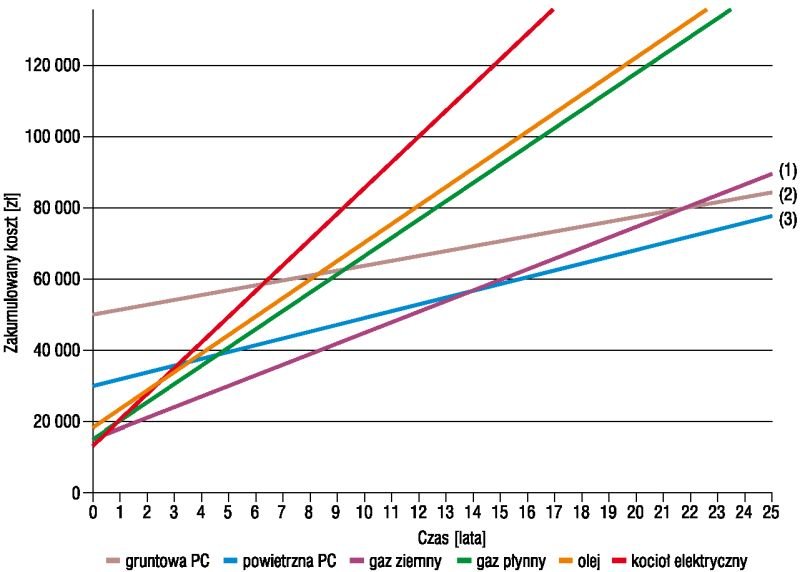

Więcej informacji dla inwestora niesie ze sobą drugi wykres (rys. 3), przedstawiający skumulowane koszty użytkowania systemu grzewczego. Krzywa jest sumą kosztów inwestycyjnych (zakup urządzenia grzewczego wraz z dodatkowymi kosztami) oraz rocznych kosztów użytkowania systemu. Wykres pozwala na określenie w długim okresie całkowitych kosztów ogrzewania budynku.
Wykres kosztów zakumulowanych umożliwia wybór ekonomicznie najlepszego rozwiązania. Już pobieżna analiza pozwala stwierdzić, że najniższym zakumulowanym kosztem odznaczają się kocioł gazowy (1) oraz pompy ciepła [gruntowa (2) i powietrzna (3)].
Niski koszt inwestycji powoduje, że ogrzewanie kotłem gazowym jest najtańsze w początkowym okresie. Z kolei niższy koszt eksploatacji pompy ciepła umożliwia uzyskanie oszczędności już po czternastu latach od budowy domu. Instalacja gruntowej pompy ciepła pozwala na większe ograniczenie kosztów eksploatacyjnych, niestety wybór takiego systemu wiąże się z koniecznością wykonania odwiertu, co zwiększa koszt całkowity inwestycji. Gruntowa pompa ciepła osiąga niższą wartość skumulowanych kosztów względem pompy powietrznej w czasie dłuższym niż 25 lat. Jest to okres, dla którego producent zakłada pracę - po jego upływie urządzenie może wymagać kosztownych modernizacji lub całkowitej wymiany, co decyduje o nieopłacalności takiej inwestycji.

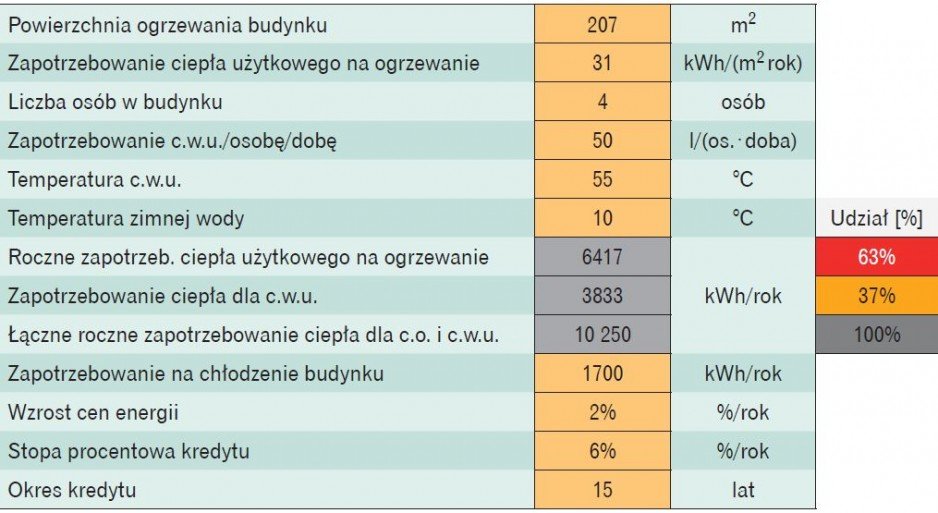

Narzędzie 2. Skoroszyt obliczeniowy udostępniany na portalu Polskiej Organizacji Rozwoju Technologii Pomp Ciepła (PORT PC) jest narzędziem bardziej rozbudowanym, umożliwiającym analizę z szerszymi założeniami. Pozwala na podanie również wartości podgrzewu wody czy określenie kosztów kredytu potrzebnego na zakup systemu ogrzewania. Dostępne warianty ogrzewania są również szersze i znacznie ciekawsze dla inwestora (tabela 3).
Oprócz podstawowych wartości zadanych, arkusz pozwala na dokładny dobór i zmianę parametrów sprawności, kosztów inwestycyjnych i kosztów eksploatacji - zwiększa to dokładność modelu.
Zadanie wymaganych parametrów skutkuje otrzymaniem szeregu analiz w postaci wykresów, spośród nich do publikacji wybrano dwa:

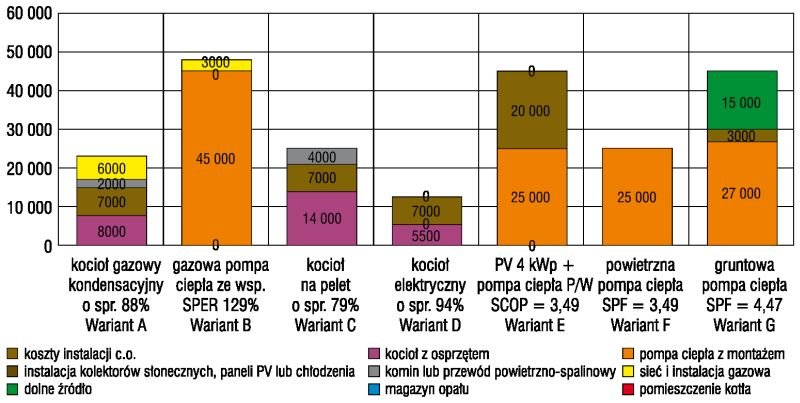

- Pierwszy wykres (rys. 4) przedstawia porównanie kosztów inwestycyjnych systemów grzewczych dla różnych wariantów wraz z kosztami dodatkowymi wymaganymi do działania systemu.
Wariant A przedstawia ogrzewanie gazowym kotłem kondensacyjnym. Oprócz kosztu kotła dodatkową inwestycją jest podłączenie budynku do sieci gazowej oraz budowa przewodu spalinowego. Dodatkowym kosztem jest też instalacja systemu klimatyzacji zapewniającego chłód latem.
Wariant B przedstawia instalację pompy ciepła zasilanej gazem ziemnym. Rozwiązanie to jest mało popularne ze względu na wysoki koszt.
Z kolei wariant C przedstawia instalację kotła opalanego peletem. Cechą tego rozwiązania jest konieczność obsługi urządzenia. Koszt jest porównywalny z kosztem kotła gazowego.
Wariant D przedstawia rozwiązanie najtańsze inwestycyjnie - kocioł elektryczny. Jednak wariant ten będzie powodował najwyższe koszty eksploatacyjne.
Wariant E i wariant F zakładają użycie sprężarkowej powietrznej pompy ciepła. Wariant E zakłada dodatkowo montaż paneli fotowoltaicznych produkujących energię elektryczną zużywaną przez pompę ciepła.
Wariant G zakłada użycie pompy ciepła z wymiennikiem gruntowym. Powoduje to zwiększenie energooszczędności rozwiązania, lecz zwiększa koszt inwestycyjny z powodu konieczności wykonania odwiertu.

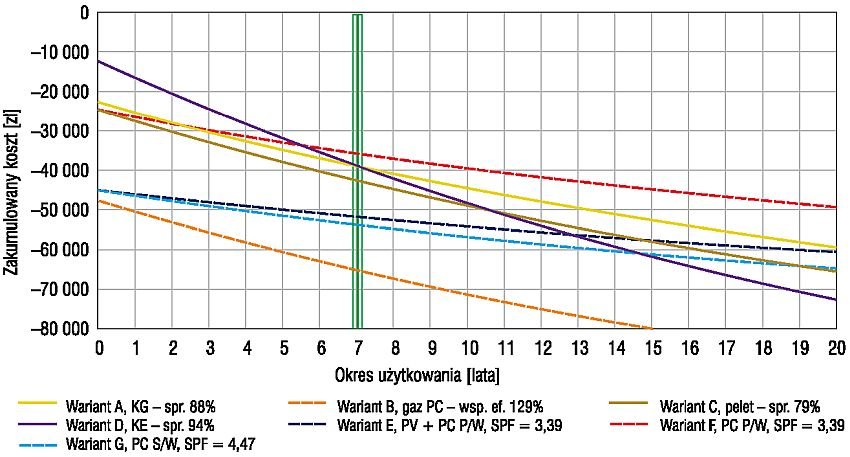

- Drugi wykres (rys. 5) przedstawia skumulowane koszty inwestycji i eksploatacji w odniesieniu do czasu użytkowania. Dla wcześniej zdefiniowanych wariantów obliczona została suma kosztów inwestycji i eksploatacji w funkcji czasu. W koszt eksploatacji oprócz zużycia paliwa został również wliczony wzrost cen oraz koszty napraw i serwisów. Analiza danych pozwala na wysunięcie wniosków dotyczących opłacalności każdego z rozwiązań.
Ze względu na niskie koszty inwestycyjne w pierwszych latach najniższy skumulowany koszt osiąga wariant D - kocioł elektryczny. Jednak już po sześciu latach pracy niższy koszt otrzymujemy dla wariantu F - pompy ciepła powietrze/woda. Wynika to ze stosunkowo niskiego kosztu inwestycji i bardzo niskich kosztów eksploatacji.
Kocioł gazowy (wariant A) jest rozwiązaniem o podobnych kosztach inwestycyjnych, ale wyższych eksploatacyjnych.
Warianty E - powietrzna pompa ciepła + PV oraz G - gruntowa pompa ciepła generują niższe koszty eksploatacyjne niż wariant F, jednak wysoki koszt inwestycji powoduje, że ich zakumulowany koszt zrówna się dopiero po upływie 20 lat. To blisko granicy okresu, dla którego producenci przewidują pracę urządzeń.
Narzędzie 3. Arkusz obliczeniowy stworzony na podstawie pracy pt. "Odnawialne źródła energii w budownictwie niskoenergetycznym" [3] pozwala na porównanie kosztów inwestycji kotła gazowego i pompy ciepła. Dodatkową możliwością jest porównanie okresu zwrotu inwestycji przy instalacji dodatkowego źródła ciepła dla wody użytkowej - systemu kolektorów słonecznych.

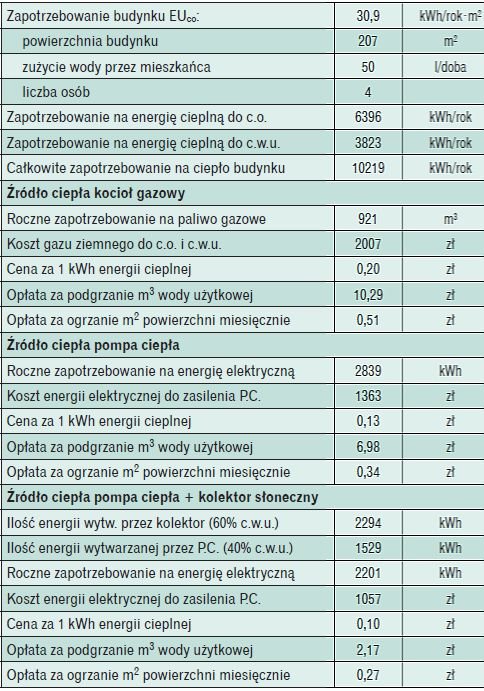

Arkusz oferuje prostą analizę kosztów, podobnie jak w przypadku dwóch pozostałych narzędzi. Umożliwia analizę energii zużytej na ogrzanie budynku i podgrzew wody użytkowej. W tabeli 5 podano obliczone w tym arkuszu wartości. Na ich podstawie powstał rys. 6 przedstawiający skumulowane koszty eksploatacji i inwestycji.

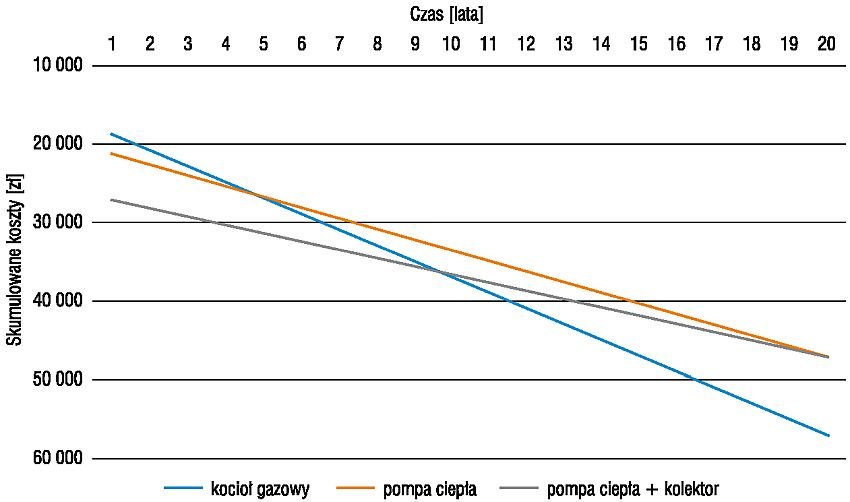

Przedstawione w formie wykresu informacje pozwalają na wysunięcie wniosków, że pomimo niższego kosztu inwestycji w system gazowy całkowity koszt użytkowania systemu pompy ciepła zwraca się już po pięciu latach. W przypadku instalacji dodatkowego źródła ciepłej wody użytkowej, kolektorów słonecznych, koszt zwróciłby się dopiero po 20 latach ich pracy. To efekt niskiej ceny pozyskiwania energii cieplnej przez pompę ciepła.
Analiza przeprowadzona za pomocą trzech różnych narzędzi wskazuje jednoznacznie, że najtańszym źródłem ciepła w budynku "Avalon" jest powietrzna pompa ciepła. Wynika to z niskiego zapotrzebowania na energię elektryczną i wysokiej sprawności tego urządzenia przy stosunkowo niskim koszcie inwestycji (w porównaniu z gruntową pompą ciepła). Wnioskiem jest również nieduża opłacalność inwestycji w dodatkowe systemy wspomagające ogrzewanie (np. kolektory słoneczne).
Ze względu na niski koszt produkcji energii przez pompy ciepła koszt zakupu kolektorów jest nieuzasadniony ekonomicznie. Dla potencjalnego inwestora koszt ten może być niższy ze względu na dotacje nieuwzględnione w analizie.
Jak dobrać moc grzewczą pompy ciepła?
Przed zainstalowaniem urządzenia w budynku należy określić jego moc grzewczą. Przewymiarowanie, tzn. dobór większej mocy grzewczej urządzenia niż wymagana przez budynek, będzie bowiem prowadzić do większych kosztów zakupu oraz obniżonej sprawności urządzenia w okresie, gdy pracuje z obniżoną mocą. Natomiast dobór mniejszej mocy niż wymagana przez budynek doprowadzi do sytuacji, gdy pompa nie jest wstanie zapewnić całego zapotrzebowania budynku na ciepło.
Dla analizowanego budynku, w którym pompa ciepła ma służyć jako jedyne źródło ciepła do ogrzewania oraz podgrzewania ciepłej wody użytkowej, obliczona przez projektanta potrzebna moc pompy ciepła wyniosła 4,6 kW. Dla każdego przypadku należy oczywiście obliczać moc pompy ciepła indywidualnie, w zależności od potrzeb mieszkańców, zakresu działania pompy ciepła, powierzchni budynku, zapotrzebowania na energię cieplną.
Wnioski
Przedstawione narzędzia doboru źródła ogrzewania jednoznacznie wskazały pompę ciepła jako najtańsze źródło energii w budynku niskoenergetycznym. Narzędzia służące obliczeniu kosztów skumulowanych systemu grzewczego stanowią dla inwestora praktyczne narzędzie pozwalające dokonać odpowiedniego wyboru bez narażania się na niepotrzebne koszty inwestycyjne lub wysokie koszty eksploatacji.
Literatura
- Kalkulator oszczędności kosztów ogrzewania i c.w.u., http://kalkulator-pomp-ciepla.biawar.com.pl (dostęp 12.12.2018).
- Lachman P., Arkusz kalkulacyjny Obliczenie całkowitych kosztów rocznych wg PORT PC cz. 6 (VDI 2067), http://portpc.pl/pdf/6kongres/inne/arkusze_kalkulacyjne_6_kongres_PORTPC.zip (dostęp 12.12.2018).
- Zimny J., Odnawialne źródła energii w budownictwie niskoenergetycznym, Polska Geotermalna Asocjacja, Kraków 2010.
- Zimny J., Michalak P., Szczotka K., Polish heat pump market between 2000 and 2013: European background, current state and development prospects, "Renewable and Sustainable Energy Reviews" Vol. 48(C), p. 791-812, Elsevier, 2015.
- Dopke J., Liczba stopniodni grzania dla dwudziestu sześciu miast Polski w 2010 r., https://www.cire.pl/pokaz-pdf -%252Fpliki%252F2%252FLiczba_stopniodni_26_mias.pdf (dostęp 12.12.2018).
- Rubik M., Pompy ciepła. Poradnik, Ośrodek Informacji "Technika Informacyjna w Budownictwie", Warszawa 2006.
