Galeco BEZOKAPOWY
Rynna ukryta, rynna bezokapowa, rynna za maskownicą, rynna kwadratowa – wiele synonimów, jeden system
Galeco BEZOKAPOWY to system rynnowy zaprojektowany zgodnie z rozwijającymi się trendami w budownictwie, czyli system dla dachów bez okapu. Jest idealnie dopasowany do nowoczesnego budownictwa tzw. „nowoczesnej stodoły”, geometrycznych kształtów budynków oraz dachów dwuspadowych.
Z jakich elementów składa się system?

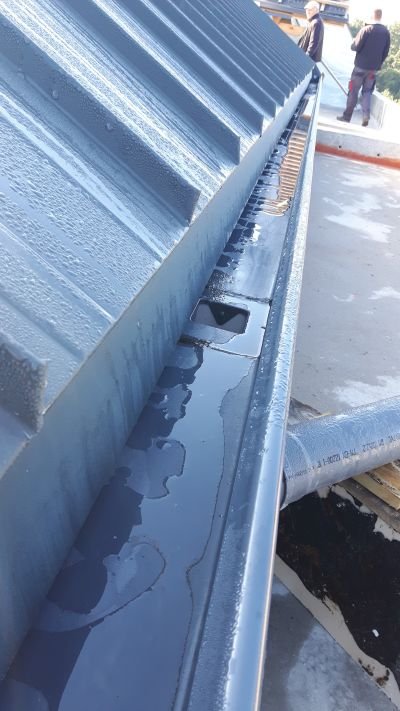

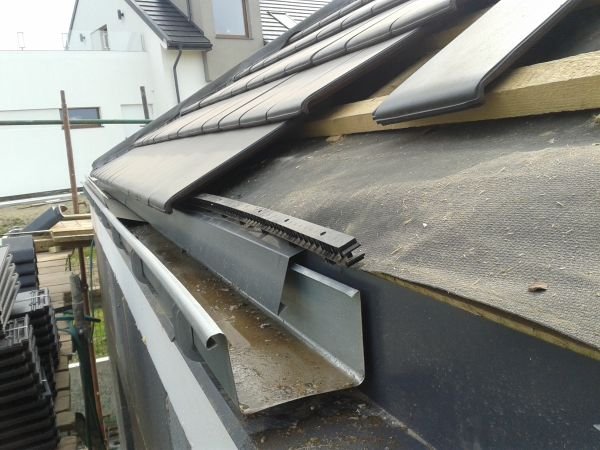

Rynna odbiera wodę deszczową i transportuje ją do pionu spustowego i jest tym samym najważniejszym elementem systemu. Profil rynny Galeco BEZOKAPOWY to prostokąt o polu przekroju 100 cm2, co jest porównywalne z systemem półokrągłym, określanym mianem systemu przemysłowego czyli 150 mm. Wywinięcie przednie jest skierowane na zewnątrz, co umożliwia montaż maskownicy w taki sposób, aby odkształcenie w miejscu występowania haka doczołowego nie było widoczne.
Haki doczołowe
To elementy niezbędne do prawidłowego osadzenia i wypoziomowania rynny. Hak doczołowy do maskownicy zapewnia stabilizację i trwałość montażu. Dzięki niemu z łatwością wypoziomujemy rynny, co jest niezwykle ważne dla zachowania estetyki. Dowiedz się więcej >>
Pas podrynnowy
Rolą pasa podrynnowego jest obróbka gzymsu i zabezpieczenie elewacji, pełni on również funkcję „parapetu” dla rynny. Jest elementem zabezpieczającym, ale też zamykającym cały systemy od spodu. Głównym zadaniem pasa jest wyłapanie kropel wody i bezpieczne wyprowadzenie ich na zewnątrz poza lico elewacji.
Ktoś powie po co, skoro rynna jest szczelna? Tak, ale nie unikniemy kondensacji pary wodnej. Kondensat, czyli wytrącanie skroplin to nieodłączne zjawisko na skraju połączenia różnych elementów wystawionych na działanie warunków atmosferycznych. Aby skropliny nie podciekały na elewację, minimalna odległość kapinosa pasa podrynnowego względem lica elewacji powinna wynosić 1,5–2 cm.
Maskownica rynny

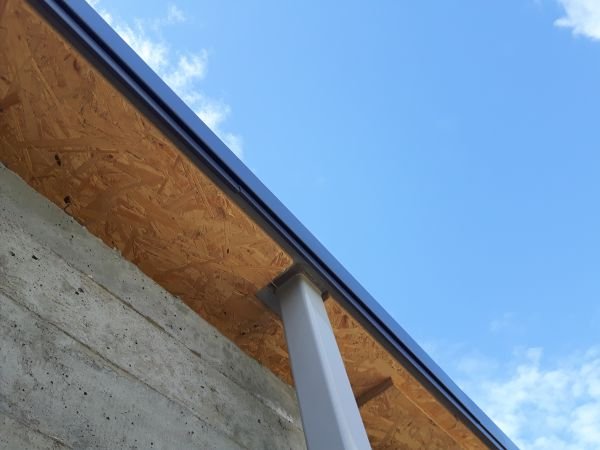

Maskownica systemu BZO to jedyny widoczny element. Należy osadzić ją na wywinięciu rynny i zamocować (na zatrzask) na hakach. Prawidłowo zamocowana maskownica zapewnia niezależną pracę względem innych elementów systemu, łatwy dostęp do poziomu rynnowego w razie potrzeby, a także montaż i demontaż bez specjalistycznych narzędzi. Maskownice na długości łączone są poprzez pióro-wpust. Właściwie zamocowane gwarantują wentylację przestrzeni pomiędzy rynną a pasem podrynnowym – tak niezbędną dla odparowania wspomnianych wcześniej skroplin kondensatu. Sprawdź naszą ofertę >>
Co wyróżnia system Galeco BEZOKAPOWY?
Całkowita grubość systemu to tylko 16 cm! To bardzo istotna informacja przy planowaniu systemu, gdyż musi być on tak umiejscowiony względem krokwi, żeby licował się z elewacją.
Dla przykładu, przy murze o grubości 24 cm i murłacie 16x16 cm oraz dociepleniu 20 cm nie ma obawy, że będziemy zmuszeni przesuwać całość więźby, aby zmieścić system rynnowy wylicowany z elewacją. Czasami te parę centymetrów robi ogromną różnice. W tym przypadku im mniej, tym lepiej.
Rura spustowa w systemie BZO jest nietypowa, bo prostokątna. Rura o przekroju poprzecznym 80x70 mm to kompromis pomiędzy przepustowością (pole przekroju, w którym woda może być transportowana to 56 cm2) a wymiarem zewnętrznym. W przypadku rury ukrytej w elewacji wymiar ten ma bardzo duże znaczenie, ponieważ zaczynamy patrzeć na rurę i jej montaż pod kątem przestrzeni, którą zabieramy z termoizolacji (styropianu, wełny). Ważny jest każdy centymetr. Dla przykładu, rura kanalizacyjna poprowadzona w grubości docieplenia musiałby zabrać o wiele więcej miejsca.
Wymiar rury 11 cm + 1 cm po obwodzie rury (x2) – dla zapewnienia przestrzeni wentylacyjnej – oraz min. 2 cm maskowania daje nam: 11 cm + 2 cm + 2 cm = 15 cm! To przestrzeń zabierana na rzecz pustki powietrznej. W elewacjach o grubości docieplenia 20 cm jest to prawie nie do zniwelowania, powstaje mostek termiczny liniowy na całej długości pionu spustowego.
Z myślą o tym systemie przygotowaliśmy specjalną rurę spustową. Wymiar rury 70 mm + 1 cm po obwodzie rury (x2) – dla zapewnienia przestrzeni wentylacyjnej, oraz min. 2 cm maskowania: 7 cm + 2 cm + 2 cm = 11 cm. Z tak zaplanowaną rurą spustową zyskujemy 4 cm, co przy elewacji grubości 20 cm, daje nam 9 cm na zastosowanie np. płyty PIR, która całkowicie wyeliminuje mostek cieplny albo znacznie go zredukuje.
Należy jednak pamiętać, że pion spustowy montowany w elewacji wymaga odpowiednich obostrzeń:
- rury muszę być bezszwowe – sprawdzą się tylko jednorodne rury PVC
- łączenie rur na długości musi być szczelne – zapewni to tylko kielichowa mufa z uszczelką. Dodatkowo uszczelka z mufą zapewnia szczelność w przypadku pracy i rozszerzania się elementów PVC przy różnych temperaturach otoczenia.
