Ile kosztuje instalacja c.o.?

W instalacjach centralnego ogrzewania budynków jednorodzinnych wykorzystuje się grzejniki konwekcyjne, ogrzewanie płaszczyznowe (podłogowe, sufitowe i ścienne) lub systemy mieszane (ogrzewanie płaszczyznowe we współpracy z grzejnikowym) [1].

Ogrzewanie grzejnikowe (grzejniki rurowe i płytowe) było przez wiele lat najpopularniejszym systemem grzewczym w budynkach jednorodzinnych. Wśród zalet tego systemu należy wymienić małą bezwładność cieplną, łatwą regulację hydrauliczną i niski koszt inwestycyjny. Wśród wad ogrzewania grzejnikowego wymienia się z kolei względy estetyczne.

Ogrzewanie grzejnikowe współpracuje z wysokotemperaturowymi źródłami ciepła, np. kotłami na paliwo stałe (ekogroszek, biomasa) oraz niskotemperaturowymi. Przy niskiej temperaturze czynnika grzewczego w celu zapewnienia wymaganej wydajności cieplnej powierzchnie grzejników muszą być duże.

Spośród systemów ogrzewania płaszczyznowego w budynkach jednorodzinnych najczęściej wykorzystywane jest ogrzewanie podłogowe w systemie mokrego montażu [2].

Systemy ogrzewania podłogowego zapewniają poprawę komfortu cieplnego w pomieszczeniach w stosunku do wysokotemperaturowych oraz niskotemperaturowych systemów grzejnikowych [3]. Są też od nich bardziej energooszczędne, gdyż zapewniają komfort cieplny przy niższej temperaturze czynnika grzewczego (<55°C) [4].

Obniżenie temperatury wody powoduje mniejsze zużycie paliwa i poprawę sprawności niskotemperaturowych źródeł ciepła [5]. Z tego względu systemy ogrzewania płaszczyznowego zalecane są przy stosowaniu kotłów kondensacyjnych gazowych i źródeł wykorzystujących odnawialne źródła energii (pomp ciepła) [6].

W przypadku pomp ciepła, które są zasilane energią elektryczną, zastosowanie ogrzewania podłogowego pozwala na zmniejszenie kosztów eksploatacyjnych, ponieważ duża pojemność cieplna grzejnika umożliwia utrzymanie komfortu cieplnego w pomieszczeniu nawet po zatrzymaniu dopływu czynnika grzewczego. Pozwala to na korzystanie z nocnej taryfy elektrycznej przy jednoczesnym zachowaniu korzyści w zakresie oszczędności energii wynikających z użytkowania ogrzewania podłogowego [7].

Wśród wad grzejników podłogowych wymienia się dużą bezwładność cieplną wynikającą z masy konstrukcji grzejnika oraz pojemności wodnej instalacji, która skutkuje problemami z regulacją.

Ograniczeniem w stosowaniu ogrzewania podłogowego jest maksymalna wydajność cieplna związana z maksymalną dopuszczalną temperaturą podłogi, która wynosi 29°C w takich pomieszczeniach, jak pokój, salon czy kuchnia, i 33°C w łazienkach.

W pomieszczeniach o małej powierzchni, w których podłoga jest w znacznym stopniu zajęta przez wyposażenie, oraz w budynkach o niskiej izolacyjności cieplnej przegród zastosowanie ogrzewania podłogowego może być niewystarczające do pokrycia całkowitego zapotrzebowania na ciepło budynku [6, 8].

Systemy ogrzewania płaszczyznowego wymagają na etapie projektowania dokładnego zaplanowania lokalizacji wyposażenia pomieszczeń, takich jak meble i dywany, oraz konsultacji międzybranżowych ze względu na ingerencję w konstrukcję budynku [8].

Istotną wadą ogrzewania podłogowego są wysokie koszty inwestycyjne. W literaturze określono, że koszt inwestycyjny ogrzewania podłogowego jest wyższy o ok. 30% od kosztów ogrzewania grzejnikowego, przy czym są to dane sprzed kilku lat [8].

W budownictwie jednorodzinnym popularne jest stosowanie systemu mieszanego, w którym:

• część pomieszczeń jest ogrzewana za pomocą grzejników podłogowych (np. salon, kuchnia, łazienka),
• inne za pomocą grzejników konwekcyjnych (sypialnie).

Układy takie mogą być zaprojektowane na tę samą temperaturę czynnika grzewczego, następuje wówczas zwiększenie wymiarów grzejników konwekcyjnych, lub różną: wyższą na grzejnikach, a niższą na ogrzewaniu podłogowym.

W artykule podjęto próbę oszacowania kosztów wykonania instalacji centralnego ogrzewania w budynku jednorodzinnym w trzech wariantach: ogrzewanie podłogowe, ogrzewanie grzejnikowe i system mieszany.

• analizę kosztów ogrzewania podłogowego i mieszanego przeprowadzono dla różnych typów termostatów pokojowych, sposobu zmieszania wody grzejnej i wymuszenia przepływu czynnika grzewczego;
• analizę ogrzewania grzejnikowego przeprowadzono dla trzech wartości temperatury czynnika grzewczego;
• oszacowano koszty eksploatacje ogrzewania budynku za pomocą kotła gazowego kondensacyjnego oraz pompy ciepła typu powietrze/woda i glikol/woda z pionowym gruntowym wymiennikiem ciepła;
• przedstawiono, jak wybór rodzaju instalacji centralnego ogrzewania oraz temperatura czynnika grzewczego wpływają na koszty eksploatacyjne budynku.

Opis analizowanego budynku

Analizę kosztów instalacji centralnego ogrzewania przeprowadzono dla domu jednorodzinnego parterowego niepodpiwniczonego, zlokalizowanego w III strefie klimatycznej w Polsce, o powierzchni 123,2 m² i projektowym obciążeniu cieplnym 7,188 kW.

Wszystkie przegrody spełniają wymagania dotyczące izolacyjności cieplnej określone dla budynków wybudowanych po 1 stycznia 2017 r. w rozporządzeniu w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie [9].

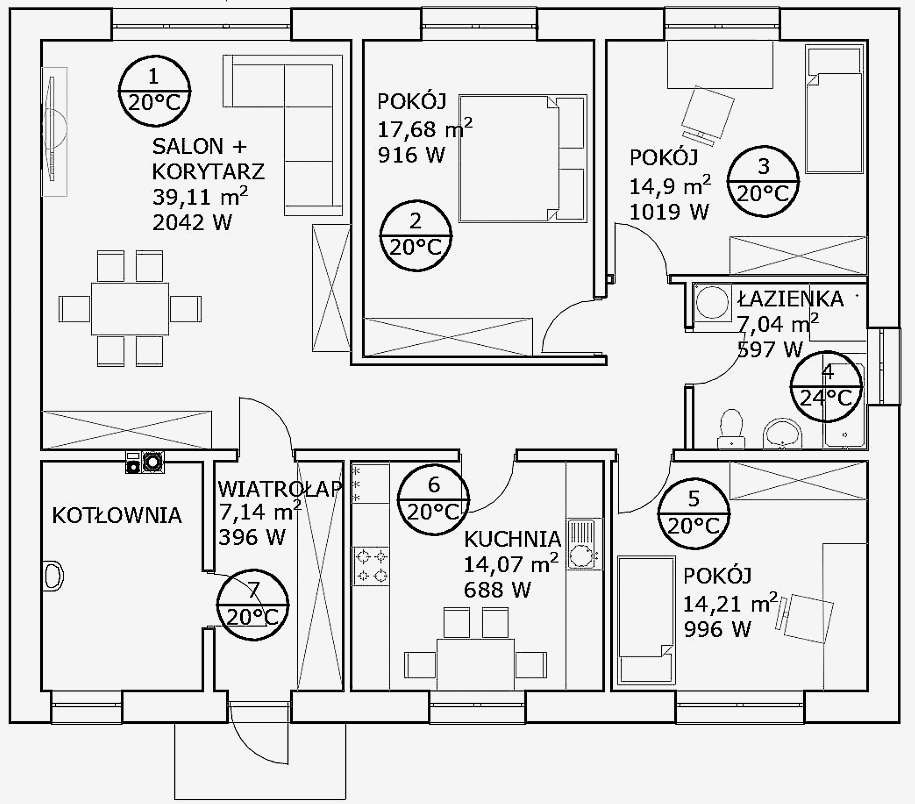

Rzut budynku oraz obciążenie cieplne poszczególnych pomieszczeń przedstawia rys. 1.

Budowa instalacji c.o.

W budynku zaprojektowano trzy warianty instalacji centralnego ogrzewania:

• ogrzewanie podłogowe w systemie mokrego montażu,
• grzejnikowe,
• układ mieszany.

Rozdzielacze zostały usytuowane w kotłowni budynku.

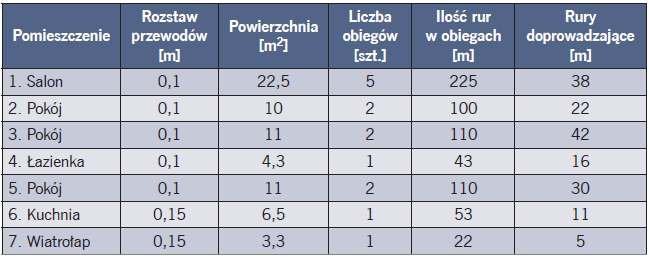

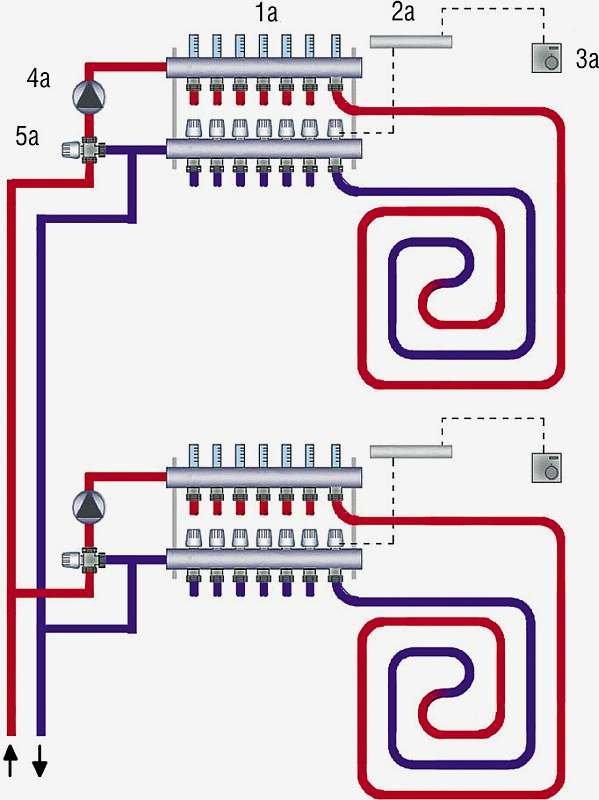

W instalacji ogrzewania podłogowego zaprojektowano 14 obiegów grzewczych z rur PE-RT/Al/PERT o średnicy 16×2 mm, zasilanych za pomocą dwóch rozdzielaczy (rys. 2, tab. 1). Parametry czynnika grzewczego wynoszą 45/35°C.

• Przy obu rozdzielaczach zaprojektowano pompę i zawór termostatyczny trójdrogowy mieszający, dzięki któremu możliwa jest regulacja temperatury czynnika grzewczego.

• W celu ułatwienia regulacji hydraulicznej rozdzielacze są wyposażone we wskaźniki przepływu oraz zawory regulacyjne z siłownikami, które podłącza się za pomocą listwy elektrycznej do termostatów usytuowanych w pomieszczeniach. Umożliwia to ustawienie żądanej temperatury i dostosowanie parametrów czynnika grzewczego do aktualnego zapotrzebowania na ciepło w pomieszczeniu.
• Salon i korytarz podzielono na dwie strefy, w których temperatura jest regulowana za pomocą dwóch termostatów.
• W pozostałych pomieszczeniach zaprojektowano po jednym regulatorze temperatury. Montaż ogrzewania podłogowego - za pomocą takera i klipsów.

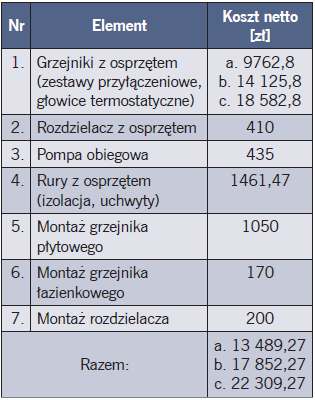

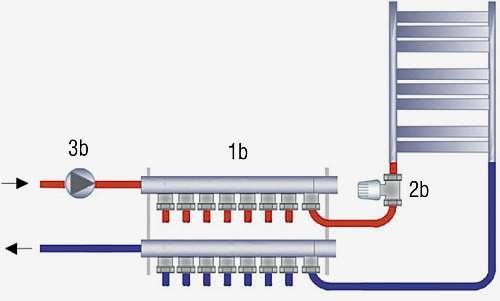

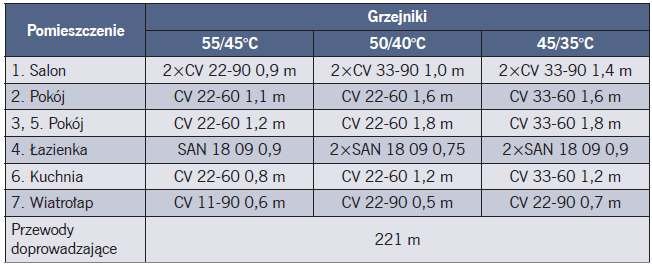

Drugi wariant obliczeń to instalacja z grzejnikami płytowymi i rurowymi. Parametry czynnika grzewczego wynoszą 55/45°C, 50/40°C oraz 45/35°C (rys. 3, tab. 2).

Zastosowano układ rozdzielaczowy, dzięki któremu eliminuje się wykonywanie połączeń rur w warstwie wylewki. Regulacja temperatury w pomieszczeniach następuje za pomocą zaworów termostatycznych zamontowanych przy grzejnikach. Zaprojektowano pompę obiegową, brak jest w układzie zaworu mieszającego.

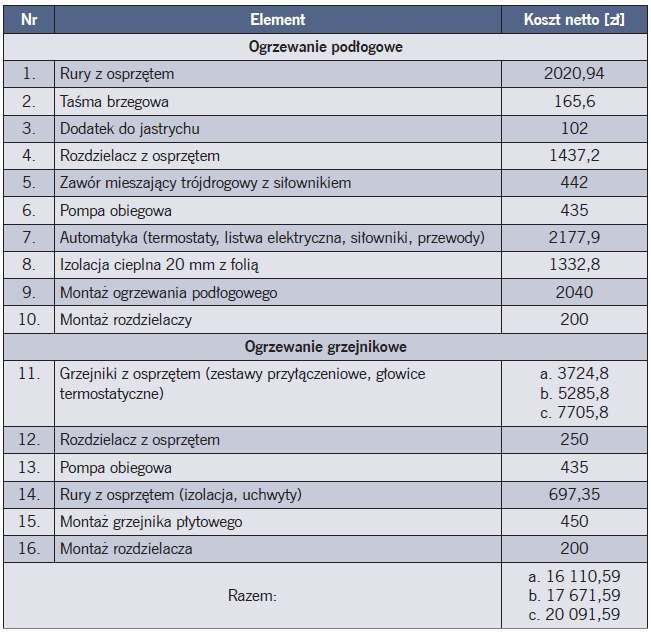

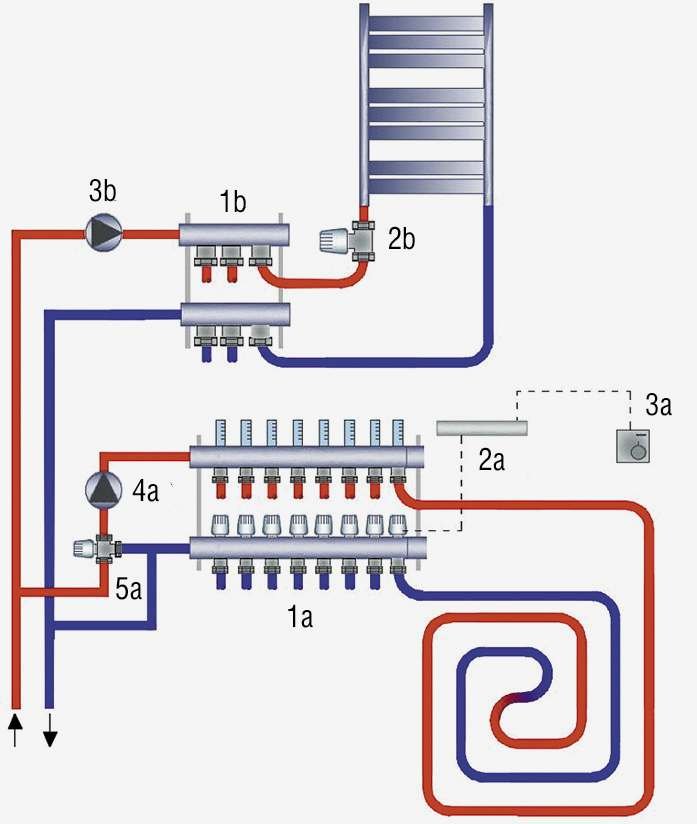

W układzie mieszanym (rys. 4) ogrzewanie podłogowe zaprojektowano w wiatrołapie, salonie, korytarzu, łazience oraz kuchni, a grzejniki płytowe w sypialniach.

W układzie są dwa rozdzielacze: ogrzewanie podłogowe -osiem obiegów, grzejnikowe -trzy obiegi.

Przy rozdzielaczu ogrzewania podłogowego zaprojektowano pompę i zawór mieszający.

Zestawienie kosztów inwestycyjnych instalacji centralnego ogrzewania

Na wielkość nakładów inwestycyjnych ogrzewania grzejnikowego wpływ ma wiele zmiennych, m.in.:

• typ rur (PE-X, PE-RT, rury wielowarstwowe PE-X/Al/PE-X i PE-RT/Al/PE-RT),
• rodzaj grzejników (płytowe gładkie, profilowane, dekoracyjne) i sposób ich podłączenia (boczne, dolne, środkowe, za pomocą zestawów przyłączeniowych),
• typ instalacji (rozdzielaczowa, trójnikowa),
• izolacja cieplna przewodów.

W przypadku ogrzewania podłogowego na nakłady inwestycyjne dodatkowo wpływają:

• wyposażenie rozdzielaczy (wskaźniki przepływu, wkładki zaworowe, odpowietrzniki),
• zestaw pompowo-mieszający (osobno dobrana pompa i zawór mieszający lub zestawy oferowane przez producentów),
• izolacja cieplna (grubość, wytrzymałość na ściskanie, współczynnik przewodzenia ciepła),
• system montażu (suchy, mokry, z wykorzystaniem klipsów, płyt profilowanych),
• zastosowana regulacja (rodzaj termostatów pokojowych, automatyka przewodowa lub bezprzewodowa).

Ponadto na koszty inwestycyjne ogrzewania podłogowego wpływa wykonanie grubszej warstwy wylewki oraz stosowanie dodatku do jastrychu.

Wykorzystanie ogrzewania podłogowego w salonie czy sypialni wiąże się z zakupem materiałów wykończeniowych podłogi dostosowanych do tego typu ogrzewania, co również może podwyższać koszty systemu.

Oszacowano koszty inwestycyjne dla czterech wariantów ogrzewania podłogowego:

• wariant I: termostaty przewodowe analogowe oraz pompa i zawór mieszający trójdrogowy,
• wariant II: termostaty przewodowe analogowe oraz grupa pompowa z zaworem mieszającym,
• wariant III: termostaty przewodowe cyfrowe oraz pompa i zawór mieszający trójdrogowy,
• wariant IV: termostaty przewodowe cyfrowe oraz grupa pompowa z zaworem mieszającym.

Opór cieplny izolacji podłogi na gruncie spełnia wymagania w zakresie izolacyjności cieplnej określone dla ogrzewania podłogowego w normach PN-EN 1264 [11] oraz PN-EN ISO 11855 [12]. W związku z tym dobrano minimalną grubość styropianu z folią z liniami siatki w celu ułatwienia montażu przewodów ogrzewania podłogowego.

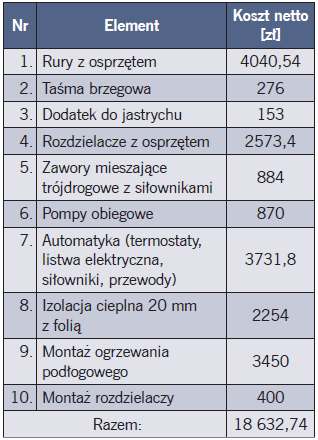

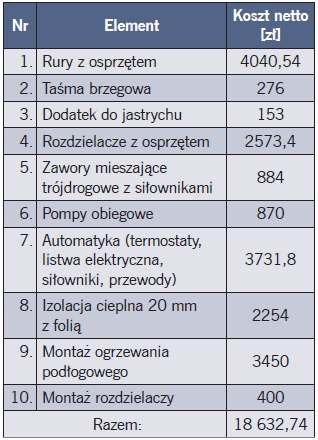

Szczegółowe zestawienie elementów instalacji grzewczej oraz ich kosztów dla wariantu I obliczeń ogrzewania podłogowego przedstawia tab. 3. Zestawienie kosztów inwestycyjnych ogrzewania grzejnikowego przedstawiono w tab. 4, a ogrzewania mieszanego z wariantem I ogrzewania podłogowego w tab. 5.

W większości przypadków przyjęto materiały jednego producenta [10]. Koszty dla pozostałych wariantów różnią się w odniesieniu do pompy, zaworu mieszającego oraz termostatów.

Analiza kosztów inwestycyjnych instalacji centralnego ogrzewania

• Najniższe koszty inwestycyjne ogrzewania podłogowego występują dla wariantu I obliczeń, czyli przy zastosowaniu termostatów analogowych, w których ustawianie temperatury odbywa się za pomocą ręcznego pokrętła oraz osobnej pompy i zaworu mieszającego (rys. 5).

• Zastosowanie grupy mieszającej oferowanej przez producenta systemu ogrzewania podłogowego (wariant II) zwiększa koszty instalacji o ok. 15 zł na 1 m² ogrzewanej powierzchni budynku. Zastosowanie jednocześnie termostatów cyfrowych oraz grupy pompowo-mieszającej zwiększa nakłady inwestycyjne na ogrzewanie podłogowe o ok. 24 zł/m² (rys. 6).

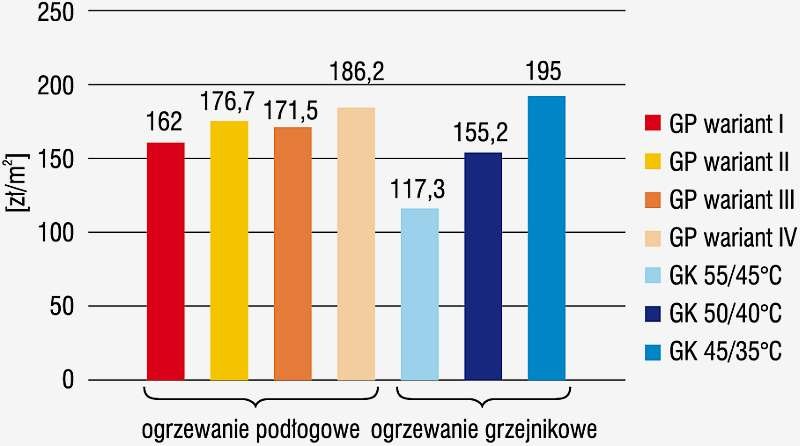

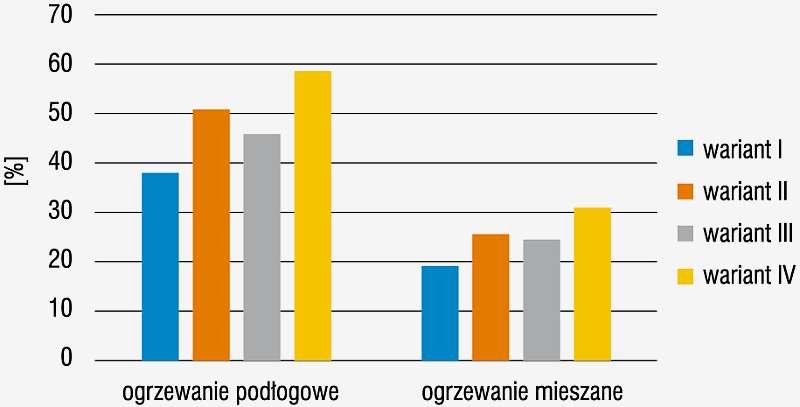

• Przy założeniu, że temperatura czynnika grzewczego w ogrzewaniu grzejnikowym wynosi 55/45°C, zastosowanie w całym domu ogrzewania podłogowego zamiast grzejnikowego spowoduje wzrost kosztów inwestycyjnych o od 38% w wariancie I do 59% w wariancie IV (rys. 5).

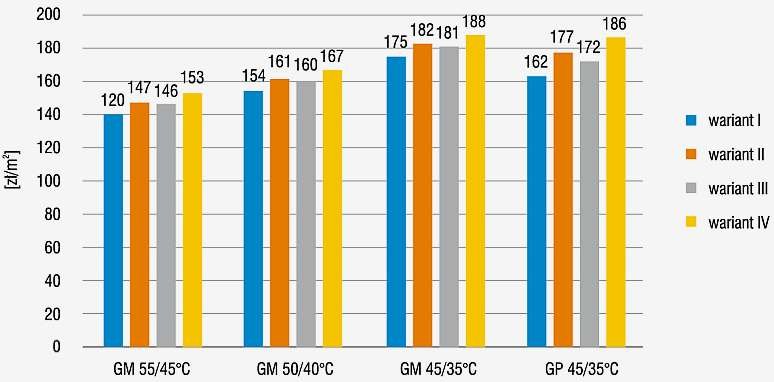

• Zastosowanie instalacji mieszanej (ogrzewanie podłogowe w salonie, korytarzach, łazience i kuchni) spowoduje wzrost kosztów o 19-31% w stosunku do instalacji z grzejnikami o parametrach 55/45°C.
• Zmniejszenie temperatury zasilania czynnika grzewczego ogrzewania grzejnikowego z 55 na 50°C spowodowało wzrost nakładów inwestycyjnych na instalację centralnego ogrzewania o ok. 32%, a z temperatury 55 na 45°C o ok. 65%. Tym samym nastąpiła zmiana w zakresie różnic między kosztami inwestycyjnymi ogrzewania podłogowego, grzejnikowego i mieszanego.
• Przy założeniu, że temperatura czynnika grzewczego w ogrzewaniu grzejnikowym wynosi 50/40°C, zastosowanie w całym domu ogrzewania podłogowego zamiast grzejnikowego spowoduje wzrost kosztów inwestycyjnych o od 4,5% w wariancie I do 20% w wariancie IV. Zastosowanie instalacji mieszanej (ogrzewanie podłogowe w salonie, korytarzach, łazience i kuchni) spowoduje spadek kosztów dla wariantu I ogrzewania podłogowego oraz wzrost kosztów dla pozostałych wariantów o 3-8% w stosunku do ogrzewania grzejnikowego o parametrach 50/40°C.
• Przyjmując temperaturę czynnika grzewczego w ogrzewaniu grzejnikowym na poziomie 45/35°C, koszty inwestycyjne ogrzewania grzejnikowego oraz mieszanego są wyższe od kosztów ogrzewania podłogowego zainstalowanego w całym budynku jednorodzinnym dla czterech analizowanych wariantów układu pompowo-mieszającego i termostatów pokojowych (rys. 6 i rys. 7).

Koszty eksploatacyjne ogrzewania budynku jednorodzinnego

W analizie kosztów eksploatacyjnych zostały uwzględ­nione trzy niskotemperaturowe źródła ciepła: kocioł gazowy kondensacyjny, pompę ciepła typu powietrze/woda oraz pompę ciepła typu glikol/woda z pionowym gruntowym wymiennikiem ciepła. Koszty eksploatacyjne oszacowano za pomocą programu [13].

Rzeczywiste koszty są zależne od warunków pracy źródła ciepła w ciągu roku, m.in.:

• temperatury powietrza zewnętrznego,
• preferencji użytkowników co do temperatury w pomieszczeniach,
• temperatury źródła dolnego w pompach ­ciepła.

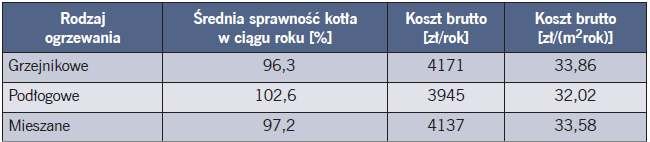

Koszty eksploatacyjne ogrzewania budynku kotłem gazowym kondensacyjnym oszacowano na podstawie średniej rocznej sprawności kotła współpracującego z ogrzewaniem grzejnikowym, podłogowym lub mieszanym (tab.  6).

Sprawności kotła zaczerpnięto z pracy [14] i są to wartości wyznaczone na podstawie badań doświadczalnych 60 kotłów gazowych pracujących w domach jednorodzinnych.

W przypadku ogrzewania domu za pomocą kotła gazowego kondensacyjnego najniższe koszty eksploatacyjne wiążą się z zastosowaniem ogrzewania podłogowego ze względu na wysoką sprawność kotła.

Oszacowane roczne koszty eksploatacyjne ogrzewania budynku z ogrzewaniem podłogowym są niższe o ok. 6% niż w przypadku domu z ogrzewaniem grzejnikowym lub mieszanym.

Do obliczeń kosztów eksploatacyjnych gruntowej i powietrznej pompy ciepła wykorzystano roczny współczynnik efektywności pomp ciepła SCOP, którego wartości wyznaczono za pomocą programu WP-OPT (tab.  7) [15].

Uwzględniono koszty ogrzewania c.w.u., przyjmując rodzinę czteroosobową i zużycie wody 50 dm3/osobę×dzień.

Najniższe koszty eksploatacyjne analizowanego budynku przy ogrzewaniu pompą ciepła występują, kiedy temperatura czynnika grzewczego jest równa 30°C. Taka temperatura jest możliwa do zastosowania jedynie wtedy, gdy dom jest wyposażony w system ogrzewania płaszczyznowego.

Wzrost temperatury czynnika grzewczego powoduje spadek sprawności pompy ciepła, a tym samym zwiększenie kosztów eksploatacyjnych: wzrost temperatury czynnika z 45 na 55°C skutkuje wzrostem kosztów eksploatacyjnych pompy gruntowej o ok. 8%, a powietrznej o 7,5%.

Wnioski

• Podczas wyboru instalacji centralnego ogrzewania – grzejnikowego, podłogowego lub mieszanego - należy wziąć pod uwagę nakłady inwestycyjne oraz rodzaj źródła ciepła.
• Zastosowanie określonego typu instalacji centralnego ogrzewania o danej temperaturze czynnika grzewczego wpływa na koszty eksploatacyjne ogrzewania budynku.
• Koszty inwestycyjne analizowanych trzech typów instalacji centralnego ogrzewania zależą od zastosowanych materiałów oraz od temperatury czynnika grzewczego.
• Obniżenie temperatury czynnika grzewczego w ogrzewaniu grzejnikowym skutkuje znacznym wzrostem nakładów inwestycyjnych, których wielkość może przewyższyć koszt wykonania ogrzewania podłogowego w całym budynku. Dodatkowo duże wymiary grzejników dla niskich parametrów czynnika grzewczego mogą utrudniać ich usytuowanie w budynku.
• Ogrzewanie grzejnikowe jest tańsze od ogrzewania podłogowego lub mieszanego w przypadku zastosowania wysokotemperaturowych źródeł ciepła, np. kotłów na biomasę.
  W analizowanym budynku nakłady inwestycyjne na ogrzewanie grzejnikowe są niższe od kosztów ogrzewania podłogowego, gdy temperatura czynnika jest wyższa od temperatury zasilania ogrzewania podłogowego (ogrzewanie grzejnikowe 55°C, podłogowe 45°C)
  Jednocześnie przy podwyższeniu temperatury czynnika w ogrzewaniu grzejnikowym z 45 na 55°C roczne koszty eksploatacyjne ogrzewania budynku za pomocą niskotemperaturowych źródeł ciepła rosną o 6-8%.
• Koszty ogrzewania podłogowego można obniżyć, wybierając zamiast grupy mieszająco-pompowej oferowanej przez producentów osobną pompę i zawór trójdrogowy oraz poprzez wybór mniej zaawansowanych technologicznie termostatów pokojowych.
  Nie zaleca się rezygnowania z rozdzielaczy wyposażonych we wkładki zaworowe do montażu głowic termoelektrycznych ze względu na późniejsze trudności w regulacji ogrzewania podłogowego.
  Zmniejszenie kosztów inwestycyjnych wskutek rezygnacji z termostatów pokojowych będzie wpływać na brak komfortu cieplnego wśród użytkowników.
• Zastosowanie ogrzewania podłogowego wpływa na obniżenie kosztów eksploatacyjnych domu ogrzewanego za pomocą analizowanych niskotemperaturowych źródeł ciepła. W przypadku pomp ciepła współpracujących z ogrzewaniem podłogowym dzięki dużej akumulacyjności płyty grzejnika koszty eksploatacyjne mogą być dodatkowo obniżone na skutek korzystania z tzw. nocnej taryfy energii elektrycznej.

Badania zostały zrealizowane w ramach pracy nr S/WBiIŚ/4/14 i sfinansowane ze środków na naukę MNiSW.
