Jak dobrać przeciwpożarowy wyłącznik prądu?

Od czego zależy dobór przeciwpożarowego wyłącznika prądu?

Przeciwpożarowy wyłącznik prądu odcina dopływ energii elektrycznej do obwodów budynku lub strefy pożarowej (z wyjątkiem obwodów zasilających instalacje i urządzenia niezbędne podczas pożaru). Jego dobór wynika z projektu urządzenia przeciwpożarowego, który uwzględnia parametry instalacji elektrycznej i wymagania ochrony przeciwpożarowej obiektu.

• prąd znamionowy i napięcie robocze - parametry elektryczne, do których musi być dostosowane urządzenie,
• rodzaj aparatu rozłączającego - wyłącznik lub rozłącznik,
• liczbę rozłączanych biegunów - wynikającą z układu sieci i projektu,
• sposób uruchamiania i sygnalizacji - zainicjowanie odłączenia zasilania i potwierdzenie jego wykonania,
• obwody, które muszą zachować zasilanie podczas pożaru,
• możliwości integracji - np. przekazanie informacji o stanie PWP do systemu sygnalizacji pożarowej,
• warunki montażu - lokalizację, rodzaj obudowy i stopień ochrony IP,
• dokumenty - krajowy certyfikat stałości właściwości użytkowych (KCSWU) i krajową deklarację właściwości użytkowych (KDWU).

Wyłącznik czy rozłącznik - jaki aparat stosuje się w PWP?

Za fizyczne odłączenie zasilania w PWP odpowiada aparat zabudowany w urządzeniu wykonawczym. Stosuje się w tym celu wyłączniki lub rozłączniki.

Wyłącznik może przerywać również prądy zwarciowe i zwykle ma wyzwalacze nadprądowe, dzięki czemu pełni także funkcję zabezpieczenia.

Rozłącznik służy do łączenia i rozłączania obwodu w warunkach roboczych oraz zapewnia funkcję izolacyjną. Ochronę przed skutkami zwarć i przeciążeń muszą wtedy zapewnić inne, odpowiednio dobrane zabezpieczenia instalacji.

DH-PWP-1 - konfiguracja dostosowana do parametrów instalacji

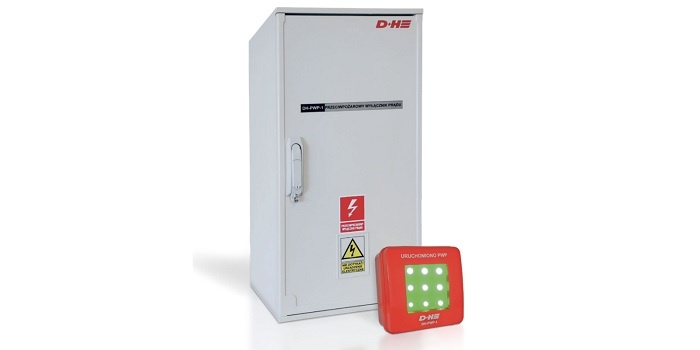

DH-PWP-1- certyfikowany przeciwpożarowy wyłącznik prądu D+H Polska. Zestaw składa się z urządzenia wykonawczego (UW PWP) i urządzenia sygnalizującego (US PWP). Współpracuje z zewnętrznym urządzeniem uruchamiającym (UU PWP), np. ręcznym przyciskiem przeciwpożarowego wyłącznika prądu, który dobiera się osobno.

• zakres prądowy do 630 A,
• napięcie robocze 230/400 V AC,
• aparat: wyłącznik lub rozłącznik

System jest dostępny w wykonaniu standardowym i niestandardowym. Wersja standardowa jest przeznaczona do instalacji, w których dopuszczalne jest natychmiastowe odłączenie zasilania bez ryzyka uszkodzenia urządzeń.

Wersja niestandardowa obejmuje rozwiązania wymagające dodatkowych obwodów lub procedur. Mogą być potrzebne np. tam, gdzie zadziałanie PWP ma nastąpić z opóźnieniem lub po sygnale potwierdzającym gotowość urządzeń, albo gdy informacja o stanie PWP ma trafiać do systemu sygnalizacji pożarowej.

DH-PWP-1-PLUS - gotowe zestawy z dodatkowym wyposażeniem

Wersja DH-PWP-1-PLUS to certyfikowane zestawy z rozłącznikiem, dostępne w czterech wariantach prądowych:

modele PLUS dostarczane są z przyciskiem uruchamiającym UU i urządzeniem sygnalizującym US. Mają też fabrycznie funkcje, które w DH-PWP-1 wymagają wykonania niestandardowego.

Dedykowany obwód pożarowy

Każdy model PLUS ma jeden dedykowany obwód pożarowy z podstawą bezpiecznikową dla wkładki o prądzie znamionowym maks. 32 A. Pozwala on zachować zasilanie odbiorników, które muszą działać podczas pożaru. Jego wykorzystanie powinno wynikać z projektu, z uwzględnieniem mocy i charakterystyki zasilanych urządzeń.

Wyjście bezpotencjałowe NO/NC

Zestawy PLUS mają wyjście bezpotencjałowe NO/NC o parametrach 5 A / 230 V AC. Umożliwia ono przekazanie informacji o stanie PWP do zewnętrznych układów, np. systemu sygnalizacji pożarowej (SSP) lub systemu zarządzania budynkiem (BMS). Ma to znaczenie w obiektach, w których instalacje techniczne współpracują ze sobą w ramach scenariusza pożarowego.

Wybór źródła zasilania automatyki

Automatykę wewnętrzną PWP w wersji PLUS można zasilać na dwa sposoby: czyli z obwodu znajdującego się przed PWP bądź z zewnętrznego źródła, np. rozdzielnicy przeciwpożarowej.

Wybór powinien wynikać z wymagań projektu instalacji.

DH-PWP-1 czy DH-PWP-1-PLUS - najważniejsze różnice

DH-PWP-1 daje większą swobodę konfiguracji, co ma znaczenie w instalacjach o szczególnych wymaganiach elektrycznych lub funkcjonalnych - zwłaszcza powyżej 400 A. DH-PWP-1-PLUS to z kolei gotowy zestaw z dodatkowymi funkcjami, bez konieczności ich indywidualnego zestawiania. Wybór zależy od dokumentacji projektowej i parametrów obiektu.

Na co zwrócić uwagę przed zamówieniem PWP?

Oznaczenie prądowe to za mało, by dobrać urządzenie. Przed zamówieniem sprawdź także liczbę rozłączanych biegunów, wymiary obudowy, sposób wprowadzenia okablowania i potrzebę dodatkowych funkcji.

D+H Polska udostępnia dla swoich PWP karty katalogowe, dokumentację techniczno-użytkową oraz dokumenty KCSWU i KDWU, co pozwala zweryfikować właściwości urządzenia przed wyborem.

Który przeciwpożarowy wyłącznik prądu wybrać?

Dobór przeciwpożarowego wyłącznika prądu wynika z projektu, parametrów instalacji elektrycznej i wymagań bezpieczeństwa pożarowego. Poza prądem znamionowym liczą się rodzaj aparatu, liczba biegunów, sposób uruchamiania i sygnalizacji oraz potrzeba dodatkowych obwodów.

D+H Polska oferuje dwa podejścia: system DH-PWP-1 do 630 A w konfiguracjach standardowych i niestandardowych oraz gotowe zestawy DH-PWP-1-PLUS w czterech wariantach prądowych, z przyciskiem, sygnalizatorem, obwodem pożarowym i wyjściem NO/NC w komplecie.

Przed wyborem modelu warto zapoznać się z kartą katalogową, dokumentacją techniczno-użytkową i certyfikatami producenta na stronie https://www.dhpolska.pl/systemy/przeciwpozarowe-wylaczniki-pradu.html.
