Rekuperacja, która działa w praktyce

W artykule:

• Rekuperator to nie cała instalacja
• Odbiór instalacji – pomiary zamiast deklaracji

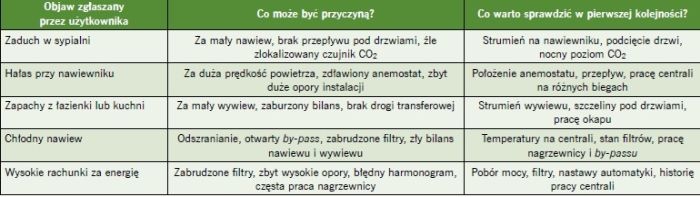

• Diagnostyka wentylacji – od objawu do przyczyny
• Podsumowanie

Rekuperator to nie cała instalacja

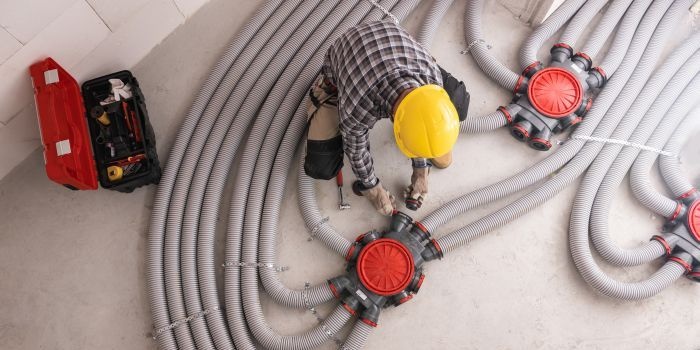

W materiałach technicznych najwięcej uwagi poświęca się zwykle samej centrali: sprawności odzysku ciepła, wydajności wentylatorów, klasie energetycznej, filtracji czy poziomowi mocy akustycznej. Są to parametry ważne, ale opisują urządzenie badane w określonych warunkach. Po zamontowaniu centrala staje się tylko jednym z elementów większego układu, na który składają się przewody, rozdzielacze, tłumiki, przepustnice, skrzynki rozprężne, nawiewniki, wywiewniki, czerpnia, wyrzutnia oraz drogi przepływu powietrza pomiędzy pomieszczeniami. Dopiero współpraca tych elementów decyduje o tym, czy do sypialni rzeczywiście dociera projektowany strumień, a z łazienki skutecznie usuwana jest wilgoć.

Z punktu widzenia projektowego, wystarczy kilka pozornie drobnych błędów, aby instalacja zaczęła pracować daleko od założeń. Zbyt małe średnice kanałów, nadmierna liczba kształtek, ostre zmiany kierunku, załamane przewody elastyczne, nieszczelne połączenia albo mocno zdławione anemostaty zwiększają opory przepływu. Centrala próbuje je pokonać, podnosząc prędkość obrotową wentylatorów, a wraz z nią rosną pobór energii i hałas. W skrajnym przypadku urządzenie pracuje niemal z maksymalną wydajnością, mimo że w najbardziej oddalonych pomieszczeniach nadal brakuje powietrza. Podnoszenie biegu centrali nie usuwa wtedy przyczyny problemu, lecz jedynie maskuje ją kosztem głośniejszej i mniej ekonomicznej pracy.

Czytaj także: Jaki rekuperator do domu na 100 m²? Na co zwrócić uwagę wybierając system wentylacji mechanicznej z odzyskiem ciepła?

Znaczenie ma także punkt pracy urządzenia. Centrala dobrana wyłącznie na podstawie strumienia wyrażonego w m³/h może nie osiągnąć tej wartości po podłączeniu do instalacji o wysokich oporach. Projekt powinien więc określać nie tylko wymagany wydatek, lecz również spręż dyspozycyjny potrzebny do jego uzyskania. W praktyce rezerwa wydajności jest potrzebna, ale nie powinna prowadzić do przypadkowego przewymiarowania urządzenia. Za duża centrala, eksploatowana stale na najniższym biegu, również może pracować poza korzystnym zakresem regulacji i utrudniać precyzyjne ustawienie małych strumieni.

Warto dodać, że wartość przepływu wyświetlana przez sterownik nie zawsze jest wynikiem bezpośredniego pomiaru. W wielu centralach jest ona obliczana na podstawie charakterystyki wentylatorów, prędkości obrotowej albo sygnału z czujnika ciśnienia. Taka informacja jest przydatna do obserwacji eksploatacyjnej, lecz nie zastępuje pomiaru na punktach nawiewnych i wywiewnych. Sterownik może pokazywać 250 m³/h, podczas gdy rozdział tej ilości pomiędzy pomieszczenia pozostaje niewłaściwy. Dopiero pomiar na końcu instalacji odpowiada na pytanie, ile powietrza rzeczywiście trafia do salonu, gabinetu czy sypialni.

WAŻNE! Z mojej praktyki projektowej wynika, że część usterek przypisywanych rekuperatorowi ma źródło poza samym urządzeniem. Powodem zaduchu może być brak szczeliny transferowej pod drzwiami, przyczyną hałasu – przewężony kanał lub źle dobrany nawiewnik, a powodem skraplania wody – brak izolacji przewodu prowadzonego przez nieogrzewany strych. Dlatego odbiór nie powinien ograniczać się do uruchomienia centrali i sprawdzenia, czy wentylatory pracują. Potrzebna jest ocena kompletnego systemu – od czerpni, aż po ostatni nawiewnik.

Odbiór instalacji – pomiary zamiast deklaracji

Dobrym punktem odniesienia przy odbiorze instalacji jest norma PN-EN 12599:2013¬-041), która opisuje zasady kontroli, badań i pomiarów systemów wentylacji oraz klimatyzacji przed przekazaniem ich do użytkowania. W domu jednorodzinnym nie zawsze potrzebny jest program badań stosowany w dużym obiekcie, jednak podstawowa zasada pozostaje taka sama: wykonana instalacja powinna zostać porównana z projektem za pomocą pomiarów, a nie wyłącznie oględzin. Samo potwierdzenie, że z anemostatu „nawiewa”, nie mówi jeszcze nic o jego ilości ani o bilansie całego budynku. Odbiór warto rozpocząć od dokumentacji. Projekt powinien określać wymagane strumienie dla poszczególnych pomieszczeń, przebieg i średnice kanałów, lokalizację urządzenia oraz podstawowe założenia automatyki. Jeżeli podczas budowy wprowadzono zmiany, trzeba je nanieść na rysunek powykonawczy. Brak informacji o przełożonych przewodach, dodatkowych trójnikach czy zamienionych punktach nawiewnych znacznie utrudnia późniejszy serwis. Dobrze przygotowana dokumentacja pozwala również ocenić, czy problem wynika z eksploatacji, czy był obecny już w chwili uruchomienia.

Przed pomiarami system musi być kompletny. Filtry powinny być czyste i prawidłowo osadzone, wszystkie nawiewniki oraz wywiewniki zamontowane, a przewidziane drogi transferowe wykonane. Należy sprawdzić, czy kanały prowadzone w strefie nieogrzewanej mają ciągłą izolację, czy króćce centrali są podłączone we właściwym kierunku, a odpływ skroplin ma odpowiedni spadek i prawidłowo działający syfon. Jeżeli instalację reguluje się przed montażem drzwi, zabudów lub docelowych elementów końcowych, wynik może nie odpowiadać warunkom późniejszego użytkowania.

Pomiar strumienia wykonuje się na każdym punkcie nawiewnym i wywiewnym. W zależności od rodzaju zakończenia instalacji stosuje się kaptur pomiarowy, stożek z anemometrem, sondę w przewodzie albo metodę zalecaną przez producenta nawiewnika. Przykładanie niewielkiego anemometru bezpośrednio do szczeliny anemostatu bywa obarczone dużym błędem, ponieważ prędkość w przekroju jest nierównomierna, a sam przyrząd zaburza strugę. Ważne jest również, aby urządzenie pomiarowe miało znaną dokładność, było sprawne i stosowane w zakresie przepływu, dla którego zostało przeznaczone.

Przed odczytem należy poczekać, aż praca centrali i przepływy się ustabilizują. W tym czasie nie powinno się zmieniać położenia przepustnic, otwierać okien ani przełączać biegów. Jeżeli wynik znacząco się waha, warto wykonać kilka odczytów i sprawdzić przyczynę niestabilności. Może nią być nie tylko źle skalibrowane urządzenie pomiarowe, lecz także pulsująca regulacja wentylatorów, działanie ochrony przeciwzamrożeniowej albo okresowe otwieranie przepustnicy by-passu. Protokół powinien zawierać datę, warunki badania, zastosowane urządzenie, tryb pracy centrali oraz zmierzone wartości.

Po pomiarze poszczególnych punktów oblicza się sumę nawiewu i wywiewu. Istotne jest zarówno zbilansowanie całego systemu, jak i uzyskanie właściwego rozdziału pomiędzy pomieszczeniami. Dwie instalacje mogą mieć identyczny łączny nawiew, ale zupełnie różny komfort, jeżeli w jednej większość powietrza trafia do salonu, a w sypialniach pozostaje go zbyt mało. Odchyłki należy oceniać w odniesieniu do projektu, niepewności pomiaru oraz funkcji pomieszczeń. Regulacja nie polega na mechanicznym wyrównaniu wszystkich nawiewników, lecz na odtworzeniu założonego bilansu.

Pomiary powinny objąć co najmniej tryb nominalny oraz intensywny, a w rozbudowanych układach także tryb nocny i obniżony. Tryb intensywny musi rzeczywiście zwiększać usuwanie wilgoci i zapachów, ale nie powinien powodować uciążliwego szumu ani wprowadzać budynku w silne podciśnienie. Z kolei tryb nocny powinien zapewniać wystarczającą wentylację sypialni przy akceptowalnym poziomie hałasu. Dlatego tutaj inwestor powinien wiedzieć, że weryfikacja tylko jednego biegu nie daje pewności, że układ będzie zachowywał się poprawnie w całym zakresie pracy.

Odbiór powinien obejmować również testy funkcjonalne centrali i jej automatyki. Sprawdza się działanie by-passu, nagrzewnicy wstępnej, zabezpieczenia przeciwzamrożeniowego, czujników, alarmów filtrów, harmonogramów pracy oraz ewentualnej współpracy z automatyką budynku. Warto przy tym zweryfikować także elementy pozornie proste, takie jak połączenie urządzenia z aplikacją mobilną, ponieważ drobne błędy komunikacji lub konfiguracji potrafią później istotnie utrudnić codzienną obsługę systemu.

Osobnej uwagi wymaga odpływ kondensatu: niewłaściwie wykonany syfon może zasysać powietrze, wysychać albo blokować odpływ wody. W okresie, gdy kondensat jeszcze nie powstaje, drożność instalacji można ocenić przez kontrolowane napełnienie tacy lub przewodu, zgodnie z zaleceniami producenta.

WAŻNE! Rzetelne przekazanie instalacji kończy się protokołem i krótkim szkoleniem użytkownika. Inwestor powinien otrzymać zestawienie strumieni projektowych i zmierzonych, zapis nastaw wentylatorów, informację o zastosowanych filtrach, instrukcję zmiany trybów oraz zasady postępowania przy alarmie. Warto również zapisać pozycje anemostatów lub innych elementów regulacyjnych, aby przypadkowe odkręcenie ich podczas czyszczenia nie pozostało niezauważone. Taki dokument jest punktem odniesienia dla każdego późniejszego przeglądu.

Podsumowanie

Rekuperacja nie jest urządzeniem typu „podłącz i zapomnij”. Dobrze dobrana centrala stanowi ważny punkt wyjścia, lecz o jakości wentylacji decyduje dopiero cały układ, tj. przewody wentylacyjne, prawidłowy bilans nawiewu i wywiewu, cicha dystrybucja powietrza, właściwie ustawiona automatyka oraz regularna obsługa. Sam fakt, że urządzenie pracuje i nie zgłasza alarmu, nie potwierdza jeszcze skuteczności systemu. Dlatego rzetelny odbiór powinien pozostawić po sobie coś więcej niż podpis na karcie gwarancyjnej.

Inwestor powinien otrzymać wyniki zmierzonych strumieni powietrza, nastawy trybów pracy, dokumentację powykonawczą, informacje o zastosowanych filtrach oraz jasne zasady reagowania na podstawowe alarmy. Krótkie szkolenie użytkownika często daje większy efekt niż omówienie kolejnej funkcji sterownika, o której nikt później nie pamięta. Ostatecznie rekuperację warto oceniać nie na podstawie jednego parametru z katalogu, lecz przez obserwowanie jej codziennej pracy, czyli stabilną jakość powietrza, brak uciążliwego hałasu, przewidywalną temperaturę nawiewu i rozsądne zużycie energii.

¹⁾ PN-EN 12599:2013-04: „Wentylacja budynków. Procedury badań i metody pomiarowe stosowane podczas odbioru instalacji wentylacji i klimatyzacji”.
