Jak zapewnić szczelność systemu wentylacji mechanicznej z odzyskiem ciepła?
System wentylacji mechanicznej z odzyskiem ciepła to niezawodny sposób na zapewnienie komfortowych warunków w domu. Jego wydajność i skuteczność jednak w dużej mierze zależy od szczelności połączeń przewodów rozprowadzających powietrze do pomieszczeń.
Jak działa system wentylacji mechanicznej z odzyskiem ciepła
System ten z powodzeniem zastępuje wentylację grawitacyjną i jednocześnie pozwala zatrzymać w budynku nawet 90% ciepła, bo nie jest ono usuwane na zewnątrz. Wentylacja mechaniczna doprowadza bowiem przewodami do pomieszczeń powietrze, oczyszczone przez specjalne filtry. Nie ma więc takich strat ciepła, jak przy wietrzeniu przez otwarte okna. „Sercem” zaś systemu jest centrala rekuperacyjna, do której podłączone są przewody nawiewne i wywiewne.
System wentylacji mechanicznej z odzyskiem ciepła jest więc nowoczesnym, ekologicznym rozwiązaniem, poprawiającym energooszczędność budynku, co praktyce oznacza mniejsze rachunki za energię do jego ogrzewania. Dlatego właściciele domów jednorodzinnych coraz częściej go montują.
Szczelność połączeń warunkuje wydajność instalacji

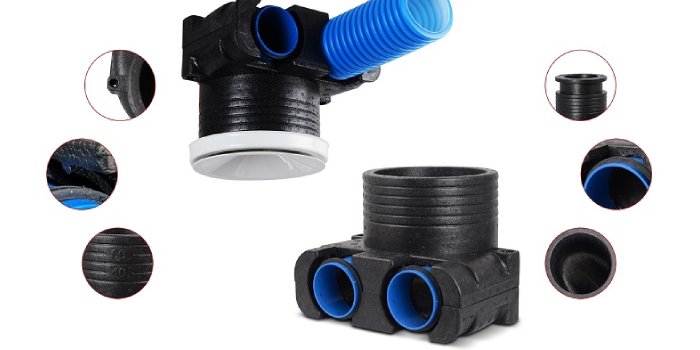

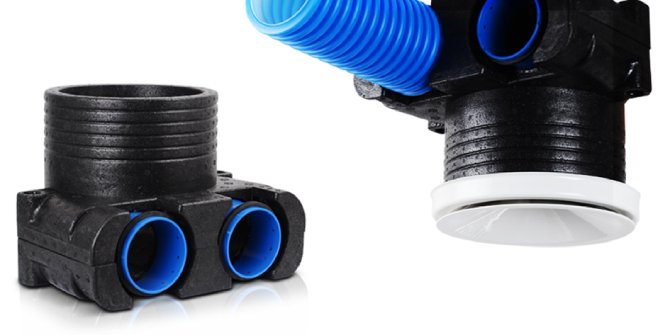

Aby system wentylacji mechanicznej z odzyskiem ciepła dobrze spełniał swoją funkcję, wszystkie przewody muszą być szczelnie ze sobą połączone. Nieszczelna bowiem instalacja znacznie obniża wydajność centrali rekuperacyjnej i tym samym całego systemu. Jeśli część powietrza po drodze „ucieka”, nie jest ono w pełni wymieniane. Z tego też powodu tak ważny jest szczelny montaż wszystkich połączeń. A najlepszym w tym wypadku rozwiązaniem są skrzynki rozprężne, czyli elementy przyłączeniowe, służące do montażu wentylacyjnych przewodów nawiewnych i wywiewnych oraz zaworów wentylacyjnych. Ważne jednak, aby były dobrej jakości i dość łatwe w montażu oraz by zapewniały szczelność połączeń. Takie właśnie skrzynki o nazwie FLX-PLO-EPP oferuje firma ALNOR.
Skrzynki rozprężne FLX-PLO-EPP produkuje się z materiałów odpornych na korozję, dzięki czemu z powodzeniem wytrzymują długotrwałą eksploatację, bez konieczności wymiany. Ich obudowy wykonane są ze spienionego polipropylenu (EPP) – trwałego materiału o wysokiej termoizolacyjności (λ=0,039). Nie ma więc potrzeby dodatkowego ich ocieplania.

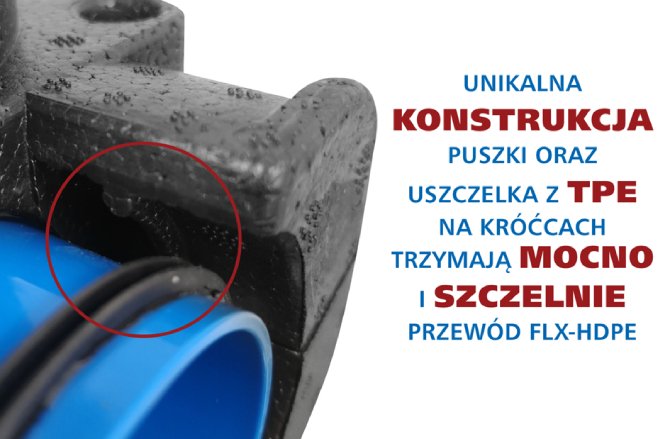

Kroćce przyłączeniowe do przewodów półsztywnych również produkowane są z tworzywa sztucznego ABS o dużej wytrzymałości mechanicznej, a uszczelki zamontowane na króćcach – z TPE.

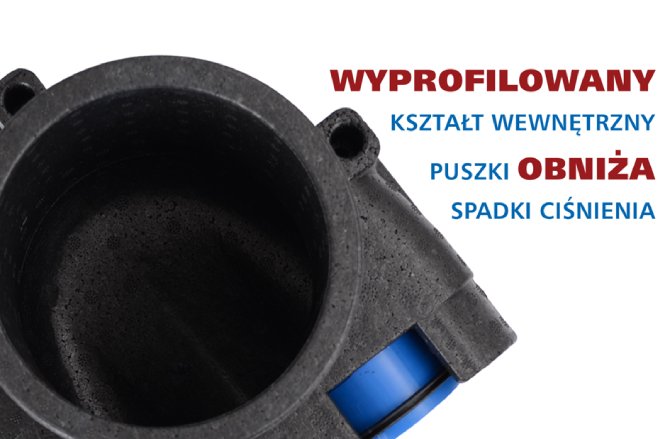

EPP to materiał lekki i elastyczny, pozwalający na formowanie dowolnych kształtów wyrobów. Dzięki temu możliwe było nadanie wnętrzu puszki aerodynamicznego kształtu, ułatwiającego swobodny przepływ powietrza.

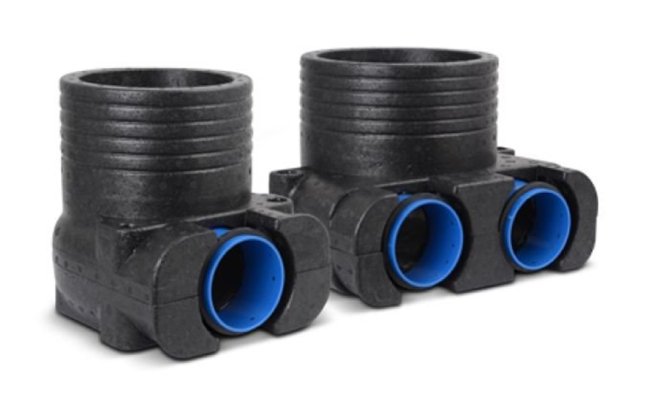

Do domowych systemów wentylacji mechanicznej z odzyskiem ciepła ALNOR poleca dwa modele skrzynek rozprężnych FLX-PLO-EPP:
- jednokróćcowe (1x75) z kołnierzem pod zawór ØD 100 mm,
- dwukróccowe (2x75) z kołnierzem pod zawór wentylacyjny ØD 125 mm.
Zastosowanie tych modeli w systemie wentylacji mechanicznej z odzyskiem ciepła zapewnia szczelność połączeń zakwalifikowaną do klasy C.
Prosty i łatwy montaż

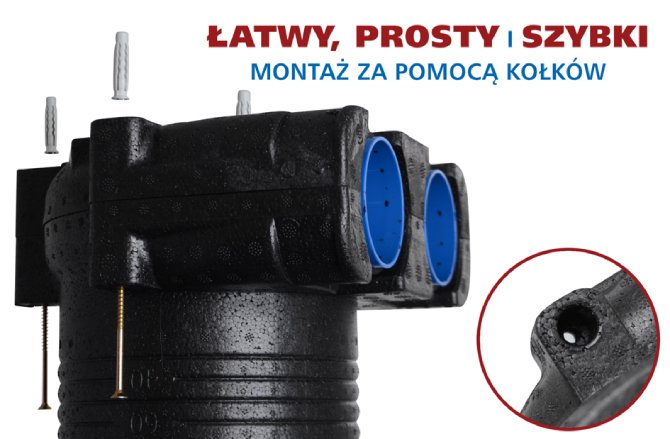

Skrzynki rozprężne FLX-PLO-EPP mocuje się do podłoża wkrętami, co ułatwiają trzy otwory przelotowe ze zmienną średnicą. Natomiast solidne uchwyty montażowe pozwalają na szybkie połączenie puszki z przewodami wentylacyjnymi. Wydłużony zaś kształt puszki zapewnia stabilne i trwałe połączenie przewodów oraz zapobiega ich wysunięciu.
Półsztywne przewody wentylacyjne mocuje się na wcisk, nasuwając je na nyplowe króćce w puszce. Puszki zaś można przymocować taśmą perforowaną (o szerokości 17–25 mm), korzystając ze specjalnych prowadnic, które po przykręceniu taśmy gwarantują stabilność zamontowanej puszki. Ta druga metoda sprawdza się zwłaszcza w instalacji sufitowej i podłogowej, bo taśma uniemożliwia przesunięcie się puszki.
Z kolei do podłączenia zaworu wentylacyjnego służy kołnierz z odejściem mufowym, pozwalającym na montaż bezpośrednio do puszki. Jego wysokość – w zależności od potrzeby – można regulować. Nadmiar materiału odcina się, korzystając ze specjalnych torów i oznaczeń wysokości („40” i „60”).
Ponadto, średnicę kołnierza można w prosty sposób zmieniać (z Ø 125 mm na Ø 100 mm). Wystarczy do środka kołnierza włożyć redukcję, wykonaną również ze spienionego polipropylenu (EPP).
Montując i mocując skrzynki rozprężne FLX-PLO-EPP w systemie wentylacji mechanicznej z odzyskiem ciepła, zawsze jednak trzeba ściśle przestrzegać wskazówek i zaleceń producenta. Tylko wtedy bowiem będziemy mieli pewność, że system jest szczelny i przez wiele lat będzie dostarczał do pomieszczeń przefiltrowane powietrze. Sprawdź >>
