Pompy obiegowe i cyrkulacyjne w nowym wydaniu

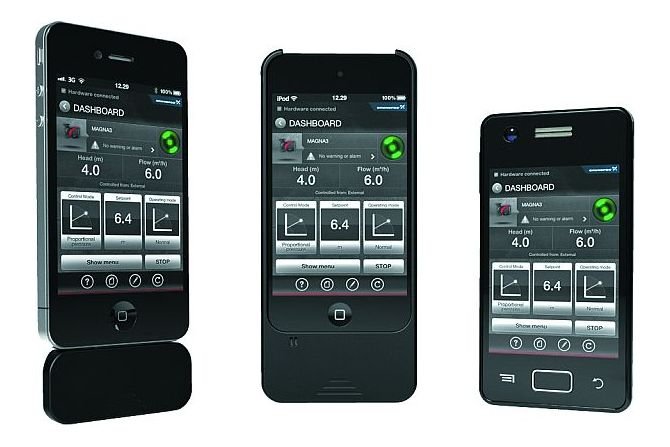

Aplikacje do regulacji hydraulicznej, fot. Grundfoss
Efektywność energetyczna jest pojęciem coraz częściej używanym nie tylko przez specjalistów – zwracają na nią uwagę także inwestorzy i klienci końcowi. Stale zwiększane wymagania dotyczące zużycia energii motywują producentów do wytwarzania coraz lepszych, sprawniejszych urządzeń.
Zobacz także
Joanna Ryńska Dofinansowanie do zakupu nowych urządzeń grzewczych – aktualne programy wsparcia
Zakup nowego źródła ciepła lub jego wymiana na zgodne z przepisami czy instalacja PV to dla inwestorów indywidualnych duże obciążenie. Dlatego co roku kierowane są do nich rządowe programy zachęt finansowych....
Zakup nowego źródła ciepła lub jego wymiana na zgodne z przepisami czy instalacja PV to dla inwestorów indywidualnych duże obciążenie. Dlatego co roku kierowane są do nich rządowe programy zachęt finansowych. Mają one łagodzić ciężar inwestycji i przyspieszyć zwrot kosztów inwestora. Co nas czeka w 2022 roku?
Krystyna Stankiewicz Woda na wagę złota
Nie tylko plastik i śmieci są problemem naszych czasów. Grozi nam brak wody. W niektórych krajach już zastanawiają się nad jej limitowaniem.
Nie tylko plastik i śmieci są problemem naszych czasów. Grozi nam brak wody. W niektórych krajach już zastanawiają się nad jej limitowaniem.
ECO Comfort Pompa ciepła c.w.u. – jak działa, jakimi kryteriami kierować się przy jej wyborze?
Jaki powinien być nowoczesny dom? Współcześni inwestorzy stawiają nie tylko na przestrzeń, mnogość przeszkleń i innowacyjne rozwiązania dotyczące umeblowania domu. Szczególny akcent kładzie się na systemy...
Jaki powinien być nowoczesny dom? Współcześni inwestorzy stawiają nie tylko na przestrzeń, mnogość przeszkleń i innowacyjne rozwiązania dotyczące umeblowania domu. Szczególny akcent kładzie się na systemy grzewcze: zwłaszcza ekologiczne i wydajne w przeciwieństwie do nieefektywnych kotłów. Jednym z najbardziej ekologicznych rozwiązań służących zarówno do ogrzewania budynku, jak i przygotowania ciepłej wody użytkowej jest instalacja pompy ciepła. Kompleksowy system oparty na działaniu powietrznej...
Duży nacisk w Europie kładzie się na efektywność energetyczną instalacji grzewczych, w tym pracę pomp obiegowych. Dyrektywa 2009/125/WE (tzw. ErP; Energy related Products – produkty związane z energią) i rozporządzenie 641/2009 w sprawie wymagań dotyczących ekoprojektu dla pomp bezdławnicowych wolnostojących i zintegrowanych z produktami oraz zmieniające je rozporządzenie 622/2012, precyzujące wymagania dotyczące pomp obiegowych, wprowadzają współczynnik EEI (Energy Efficiency Index).
Bardziej precyzyjnie niż wcześniejsze klasy pozwala on określić, na ile pompa jest efektywna energetycznie i może przynieść realne korzyści w trakcie eksploatacji. Od sierpnia 2015 r. wymagana wartość EEI dla pomp, zarówno wbudowanych w urządzenia grzewcze, jak i wolnostojących, wynosić będzie ≤ 0,23.
Żeby sprostać wymaganiom rynku, stale pojawiają się ulepszone, nowe wersje pomp obiegowych, a także cyrkulacyjnych, które nie tylko spełniają narzucone restrykcje z dużym zapasem – producenci chcą wybiegać w przyszłość, tak aby ich produkty były wysokiej jakości teraz, a także za kilka lat. Konkurencja wymusza poszukiwanie efektywnych rozwiązań, ale ich obsługa również musi być bardziej przyjazna dla instalatora.
Nowe pompy wyposaża się także w specjalne moduły komunikujące się z aplikacjami mobilnymi, tak aby użytkownik lub instalator miał pod ręką informacje, których potrzebuje. Niektóre nowe urządzenia o mniejszej wysokości podnoszenia, np. 4 m, mają współczynnik EEI nawet na poziomie < 0,19, przez co jeszcze długo będą spełniały rosnące wymagania efektywności energetycznej.
Technologia
Podstawą wysokiej efektywności energetycznej pompy są specjalistyczne rozwiązania w samej budowie oraz zastosowanym silniku. Technologia ECM polega na wykorzystaniu silników komutowanych elektronicznie, a w wirnik wbudowany jest magnes trwały, co pozwala obniżyć straty w tracie eksploatacji poprzez eliminację poślizgu wirującego wirnika.
W przypadku nowych pomp możliwy jest wybór charakterystyki, po której urządzenia te mają dopasowywać wysokość podnoszenia do wydajności, np. stałociśnieniowa Δp-c lub zmiennociśnieniowa Δp-v. Producenci mają także w ofercie urządzenia z kilkustopniową ręczną regulacją obrotów, od trzech do nawet siedmiu stopni, które są stosowane w niektórych, mniejszych instalacjach.
Instalacja
Pompa będzie pracowała efektywnie energetycznie, pod warunkiem że zostanie odpowiednio zainstalowana. Bardzo ważne jest, by przy podłączaniu została ustawiona na odpowiedni tryb pracy. W starszych modelach trzeba było w tym celu odkręcić pokrywę z obudowy pompy i tam szukać odpowiednich przełączników.
Obecnie wszelkie przyciski przenosi się na obudowę, by instalator sprawnie ustawił odpowiednie parametry. Pozostawianie urządzenia na parametrach fabrycznych powoduje złą pracę całej instalacji, co w konsekwencji oznacza nie tylko kosztowne użytkowanie, ale także niższy komfort ogrzewania lub chłodzenia. Dodatkowo, żeby jeszcze lepiej kontrolować urządzenie, wprowadza się wyświetlacze LCD, które pokazują zarówno parametry pracy, jak i aktualne zużycie energii.
Niektóre modele mają możliwość podłączenia przez protokół M-Bus lub BACNet do systemu sterowania budynkiem BMS, co pozwala jeszcze lepiej kontrolować działanie całej instalacji, monitorować wystąpienie ewentualnych awarii, a także zużycie energii.
Nowością są także specjalistyczne aplikacje ułatwiające wyregulowanie instalacji. Specjalna nakładka na pompę komunikuje się z aplikacją, podając parametry pracy, dzięki czemu instalator, regulując instalację, nie musi chodzić po całym budynku, wszystkie informacje ma w swoim urządzeniu mobilnym, czyli smartfonie, tablecie czy laptopie.
Projektowanie
Nowością w ofercie producentów pomp jest biblioteka produktowa przeznaczona do programów do projektowania zintegrowanego BIM, co znacznie ułatwia projektantom dobór odpowiedniej pompy, a także pozwala sprawdzić, jak dany model będzie pracował przy konkretnych parametrach.
Przy nanoszeniu zmian lub wymianie urządzeń w projekcie równocześnie mogą się zmienić parametry wody w instalacji – projektant zostanie poinformowany o błędach, dzięki czemu wymieni pompę na inną. W praktyce oznacza to dużo większą wygodę dla projektanta oraz minimalizację dodatkowych kosztów inwestycyjnych i eksploatacyjnych.
W trakcie budowy obiektu z przyczyn finansowych urządzenia bywają zamieniane na inne, co wpływa na późniejsze parametry pracy całej instalacji, a co za tym idzie również innych urządzeń, ważne jest zatem możliwie wczesne wprowadzenie wszelkich zmian. Biblioteka pomp dostępna w oprogramowaniu BIM pozwoli projektować łatwiej, szybciej, sprawniej i, co najważniejsze, bezpieczniej.
Nowe pompy to już nie tylko wysoka efektywność pracy zawarta w samej budowie. To także aplikacje oraz odpowiednie oprogramowanie, które polepszą eksploatację.
Nawet najlepsza technologia zastosowana w pompie nie uchroni użytkownika przed dodatkowymi kosztami, jeśli urządzenie nie będzie prawidłowo dobrane i zamontowane. Producenci, żeby zaproponować klientom coś więcej, patrzą szerzej i szukają możliwości w aplikacjach mobilnych oraz programach projektowych.
Artykuł pochodzi z miesięcznika Rynek Instalacyjny
