Czyste powietrze w domu – rekuperacja

W artykule:

• Dlaczego rekuperacja zyskuje na popularności?
• Jak zaplanować montaż wentylacji mechanicznej?
• Błędy przy montażu wentylacji mechanicznej
• Rola filtrów w systemach rekuperacji
• Koszty inwestycji w wentylację mechaniczną

Dlaczego rekuperacja zyskuje na popularności?

Rosnąca szczelność nowoczesnych budynków sprawia, że tradycyjna wentylacja grawitacyjna przestaje spełniać swoje zadanie. Brak odpowiedniej wymiany powietrza prowadzi do gromadzenia się wilgoci, wzrostu poziomu dwutlenku węgla oraz osadzania się zanieczyszczeń. Efektem tego jest nie tylko spadek komfortu życia mieszkańców, ale również ryzyko rozwoju pleśni i grzybów w miejscach, gdzie mogą występować mostki termiczne przegród.

Rekuperacja pozwala kontrolować wymianę powietrza, jednocześnie odzyskując ciepło z powietrza usuwanego z budynku w maksymalnym możliwym stopniu (niektóre centrale odzyskują aż 92% ciepła). Dzięki temu poprawia się jakość powietrza, eliminuje nadmierną wilgotność i zmniejsza straty energii w bilansie energetycznym budynku.

System ten świetnie sprawdza się zarówno w nowych domach, jak i modernizowanych budynkach poddawanych termomodernizacji, choć w tym drugim przypadku wymaga większego zaangażowania przy prowadzeniu tras kanałów wentylacyjnych.

Dodatkową zaletą jest eliminacja nieprzyjemnych zapachów oraz alergenów, co szczególnie docenią osoby cierpiące na alergie czy astmę. Rekuperacja finalnie przyczynia się do oszczędności w kosztach ogrzewania, ponieważ zmniejsza konieczność dogrzewania pomieszczeń w okresie zimowym. W połączeniu z systemami sterowania domem umożliwia dostosowanie intensywności wentylacji do aktualnych potrzeb użytkowników, co wpływa na jeszcze lepszą efektywność energetyczną i komfort mieszkania.

Czytaj także: Rekuperacja w domu jednorodzinnym

Jak zaplanować montaż wentylacji mechanicznej?

Aby wentylacja mechaniczna działała efektywnie i zapewniała maksymalny komfort użytkowania, jej montaż należy starannie zaplanować już na etapie projektowania budynku. Kluczowe jest właściwe rozmieszczenie elementów systemu, takich jak czerpnia i wyrzutnia, centrala wentylacyjna oraz kanały wentylacyjne. Prawidłowo dobrana i rozmieszczona instalacja minimalizuje straty energii oraz pozwala na optymalną wymianę powietrza.

Projekt rekuperacji składa się z części opisowej i rysunkowej. Część opisowa zawiera założenia projektowe, bilans powietrza, dobór elementów systemu oraz opis dodatkowych komponentów, takich jak nagrzewnice wtórne czy chłodnice freonowe. Natomiast część rysunkowa przedstawia trasę i średnice przewodów wentylacyjnych, lokalizację centrali, umiejscowienie czerpni i wyrzutni oraz rozmieszczenie punktów nawiewnych i wywiewnych. Każdy element systemu musi być dobrany zgodnie z zapotrzebowaniem budynku na świeże powietrze.

W skład systemu nawiewno-wywiewnego wchodzą:

• Czerpnia, która zasysa świeże powietrze do budynku. Powinna być zabezpieczona przed opadami atmosferycznymi i usytuowana w miejscu pobierającym najczystsze powietrze.
• Wyrzutnia odprowadzająca zużyte powietrze na zewnątrz, powinna być oddalona od czerpni, aby zapobiec ponownemu zasysaniu tego samego powietrza.
• Centrala wentylacyjna, która odpowiada za wymianę i filtrację powietrza. Powinna być zlokalizowana w łatwo dostępnym miejscu, umożliwiającym serwisowanie i wymianę filtrów.

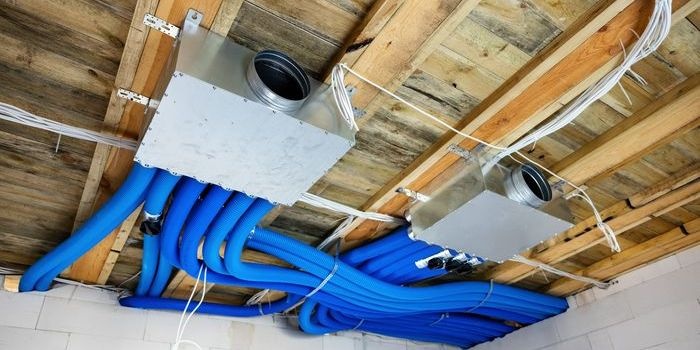

• Kanały wentylacyjne, prowadzące powietrze pomiędzy centralą a poszczególnymi pomieszczeniami. Wyróżnia się kanały główne, łączące centralę z systemem, oraz odgałęźne, które rozprowadzają powietrze do pomieszczeń.
• Trójniki, umożliwiające efektywne rozdzielanie powietrza pomiędzy kanałami.
• Anemostaty nawiewne i wywiewne, regulujące ilość powietrza dostarczanego i usuwanego z pomieszczeń.
• GWC – gruntowy wymiennik ciepła może być rozwiązaniem dodatkowym, pozwalającym na wstępne podniesienie temperatury powietrza wentylacyjnego za pomocą np. instalacji rurowej wykonanej w gruncie.

Podczas projektowania systemu wentylacji mechanicznej należy przestrzegać obowiązujących przepisów prawnych, takich jak rozporządzenie ministra infrastruktury dotyczące wentylacji i klimatyzacji. Czerpnia powietrza musi być umiejscowiona zgodnie z obowiązującymi normami, tak aby pobierać najczystsze powietrze (co najmniej 8 m w rzucie poziomym od ulicy, parkingu dla więcej niż 20 samochodów, miejsc gromadzenia odpadów stałych, wywiewek kanalizacyjnych oraz innych źródeł zanieczyszczeń). Wyrzutnię powietrza najlepiej wyprowadzić ponad dach budynku. Nie powinna znajdować się bliżej niż 3 m w rzucie poziomym od okien dachowych, aby uniknąć nawiewania zużytego powietrza do wnętrza budynku.

Błędy przy montażu wentylacji mechanicznej

Podczas montażu rekuperacji często popełniane są błędy, które obniżają jej efektywność. Jednym z najczęstszych problemów jest niewłaściwy dobór centrali wentylacyjnej – zbyt duża powoduje hałas i zwiększone zużycie energii, natomiast zbyt mała nie zapewnia odpowiedniej wymiany powietrza, co może skutkować niedostatecznym dopływem świeżego powietrza do pomieszczeń.

Nieprawidłowy układ przewodów również może prowadzić do strat ciepła i obniżonej wydajności systemu. Kanały wentylacyjne powinny być prowadzone w sposób umożliwiający równomierny przepływ powietrza i minimalizujący opory przepływu. Wiele problemów pojawia się także w wyniku braku odpowiedniej izolacji przewodów, co powoduje kondensację pary wodnej, zwiększone straty energii oraz ryzyko zawilgocenia instalacji.

Kolejnym istotnym błędem jest brak regularnej konserwacji filtrów. Zabrudzone filtry prowadzą do wzrostu oporów przepływu powietrza, a tym samym do większego zużycia energii przez system. Ponadto zaniedbanie serwisowania centrali wentylacyjnej może skutkować obniżeniem jakości powietrza nawiewanego do wnętrza budynku.

Planując system wentylacji mechanicznej w domu, należy również pamiętać o podcięciach drzwi, aby zapewnić prawidłową cyrkulację powietrza między pomieszczeniami. Pominięcie tej kwestii może znacząco ograniczyć sprawność działania wentylacji, co finalnie prowadzi do gorszej efektywności całego systemu i wzrostu kosztów eksploatacyjnych.

Rola filtrów w systemach rekuperacji

Jednym z kluczowych elementów systemu rekuperacji są filtry powietrza, które mają ogromny wpływ na jakość powietrza w budynku. Ich zadaniem jest usuwanie zanieczyszczeń, takich jak kurz, pyłki, alergeny oraz cząstki smogu, co sprawia, że powietrze wewnętrzne jest zdrowsze i bardziej komfortowe dla mieszkańców. Filtry pełnią również funkcję ochronną, zapobiegając osadzaniu się zanieczyszczeń na wymienniku ciepła i innych elementach systemu, co może prowadzić do jego uszkodzenia lub obniżenia sprawności.

Standardowo każda centrala wentylacyjna wyposażona jest w dwa filtry – jeden na kanale czerpnym, który oczyszcza powietrze zewnętrzne, oraz drugi na kanale wywiewnym, chroniący wymiennik ciepła przed zabrudzeniem. Regularna wymiana filtrów jest kluczowa dla zachowania wysokiej sprawności systemu oraz uniknięcia zwiększonych oporów przepływu powietrza, które mogą prowadzić do wzrostu zużycia energii przez rekuperator. Niedrożne lub mocno zabrudzone filtry mogą również wpłynąć na jakość powietrza nawiewanego do pomieszczeń, co jest szczególnie istotne dla alergików i osób cierpiących na choroby układu oddechowego.

Dostępne na rynku filtry różnią się klasą filtracji – od podstawowych G3–G4, które zatrzymują większe cząsteczki kurzu, po bardziej zaawansowane F7–F9, skutecznie eliminujące drobniejsze pyłki i zanieczyszczenia. W miejscach o wysokim poziomie smogu warto zastosować filtry HEPA lub filtry antysmogowe, które usuwają do 99% cząstek PM10 i PM2,5, chroniąc zdrowie mieszkańców. Wybór odpowiedniego filtra zależy od stopnia zanieczyszczenia powietrza w danym regionie oraz indywidualnych potrzeb użytkowników.

Zgodnie z wytycznymi producentów, zaleca się sprawdzanie stanu filtrów (a nawet ich wymianę) co najmniej raz na trzy miesiące. W okresie zimowym i jesiennym, gdy zanieczyszczenie powietrza jest większe, konieczność ich wymiany może występować częściej.

Koszty inwestycji w wentylację mechaniczną

Koszt instalacji wentylacji mechanicznej obejmuje wydatki inwestycyjne, takie jak projekt, zakup urządzeń i montaż oraz koszty eksploatacyjne związane z użytkowaniem i przeglądami. W nowym budynku wynosi to od 20 do 30 tys. zł, natomiast w już zamieszkanym – od 25 do 35 tys. zł. Cena zależy od wielkości budynku, stopnia skomplikowania instalacji oraz użytych komponentów.

Największym kosztem w bilansie jest zakup rekuperatora, którego cena waha się od 8 do nawet 13 tys. zł, w zależności od marki, jakości wykonania, wydajności, sprawności odzysku ciepła oraz dostępnych funkcji. Na cenę urządzenia wpływają także warunki, w jakich może pracować oraz poziom automatyzacji systemu.

Najprostsze modele posiadają trójstopniowy przełącznik umożliwiający ręczną regulację siły działania, natomiast bardziej zaawansowane rekuperatory są w pełni zautomatyzowane i wyposażone w czujniki temperatury, wilgotności oraz dwutlenku węgla. Urządzenia te mogą samodzielnie dostosować swoją pracę do aktualnych warunków w budynku, zwiększając wydajność w sytuacjach wymagających intensywniejszej wentylacji, na przykład podczas większych spotkań towarzyskich, oraz ograniczając pracę, gdy mieszkańcy są poza domem.

Automatyzacja systemu sprawia, że obsługa centrali jest zredukowana do minimum, a domownicy mogą cieszyć się czystym i świeżym powietrzem w swoim domu.
