Płytki ceramiczne w strefach bosej stopy
Płytki ceramiczne w strefach bosej stopy
Okładzinom ceramicznym w pomieszczeniach, gdzie poruszamy się boso, stawiane są wymagania, które w niektórych aspektach różnią się od wymagań dla pomieszczeń, gdzie poruszamy się w obuwiu. Dotyczy to w szczególności przeciwpoślizgowości, nasiąkliwości, własności higienicznych i odporności chemicznej.
Do stref, tak zwanej bosej stopy, zaliczamy niecki i plaże basenowe, brodziki, sauny, strefy SPA, natryski, łazienki, szatnie, przebieralnie i ciągi komunikacyjne.
Płytki ceramiczne na posadzkach powinny odpowiednio chronić przed poślizgiem. Metodę badania przeciwpoślizgowości określa norma PN EN 16165, w załączniku normatywnym „A”, która polega na pomiarze kąta nachylenia powierzchni testowej, przy którym osoba testująca zaczyna się ślizgać. Wymagania dotyczące poślizgu są zróżnicowane w zależności od powierzchni. W obiektach basenowych wymagania reguluje norma PN EN 13451-1. Wyposażenie basenów pływackich – część 1: Ogólne wymagania bezpieczeństwa i metody badań, gdzie w punkcie 4.8, dotyczącym przeciwpoślizgowości podane są wymagane minimalne kąty poślizgu. Tabela nr 1 zawiera, oprócz kątów krytycznego pochyłu, przy których dochodzi do poślizgu, również oznakowanie literami A,B,C według niemieckiej normy DIN 51097, które jest w Polsce od dawna stosowane i często nadal wpisywane do projektów. Sprawdź >>
Pomocne do określenia wymagań przeciwpoślizgowych są również niemieckie przepisy GÜV-I 8527, instrukcja dotycząca posadzek stosowanych w pomieszczeniach narażonych na działanie wody, po których chodzi się boso, wydana przez Deutsche Gesetzliche Unfallversicherung (DGUV) (Niemieckie Stowarzyszenie Zakładów Ubezpieczeń Wypadkowych), tabela nr 2. Należy podkreślić, że na rzeczywistą przeciwpoślizgowość ma wpływ wiele innych czynników, jak zabrudzenie powierzchni, z której woda nie jest odpowiednio odprowadzona, czy niewłaściwe czyszczona, na przykład środkami pozostawiającymi śliską warstwę i, oczywiście ujemna temperatura, które znacząco podnoszą ryzyko poślizgu. Dlatego RAKO w swojej ofercie, oprócz płytek ceramicznych ma również środki czyszczące RAKO SYSTEM, które zapewniają czystość powierzchni przy zachowaniu bezpieczeństwa poślizgowego (obr.1)
Płytki ceramiczne w strefach bosej stopy, takich jak niecki basenowe i ich otoczenie oraz ściany hali basenowej i natrysków, powinny wykazywać niską nasiąkliwość wodną. Wynika to z rozszerzalności wodnej, która dla płytek o wysokiej nasiąkliwości, powyżej 3%, jest na tyle znacząca, że po pewnym czasie może prowadzić do uszkodzenia mechanicznego, czy odspojenia płytki. Dalszym powodem jest możliwość tworzenia się pleśni i grzybów, czemu sprzyja większa nasiąkliwość fugi, ale również czerepu ceramicznego. Wreszcie, powodem jest estetyka, jako że płytki o nasiąkliwości powyżej 10% w mokrym pomieszczeniu, w miarę nasiąkania mogą zmienia kolor, tworząc zauważalne obramowania. Przy stosowaniu płytek na zewnątrz, w basenach zewnętrznych, zalecane są płytki gresowe o nasiąkliwości do 0,5%. Tak niska nasiąkliwość jest gwarantem mrozoodporności.
Tabela nr 1
| Średnie wartości kąta akceptowalnego pochyłu (EN 16165) | Grupy poślizgu wg DIN 51097 | Zastosowanie |
| 12˚ - 18˚ | A | - Dno basenu o głębokości od 800 do 1350 mm |
| 18˚ - 24˚ | B | - Dno basenu o głębokości od 0 do 800 mm - Spadek na dnie niecki do 8˚ dla głębokości od 800 do 1350 - Otoczenie basenu okresowo narażone na wilgoć |
| > 24˚ | C | - Schody i drabiny prowadzące do wody, bloki i murki startowe - Spadek na dnie niecki powyżej 8˚ dla głębokości od 0 do 1350 mm |
Tabela nr 2
| Średnie wartości kąta akceptowalnego pochyłu (EN 16165) | Grupy poślizgu wg DIN 51097 | Zastosowanie |
| 12˚ - 18˚ | A | - Powierzchnie, po których chodzi się boso (nie narażone na bezpośrednie działanie wody) - Szatnie (pojedyncze i zbiorowe) - Dno basenu o głębokości od 800 do 1350 mm - Sauna itp. (powierzchnie nie narażone na bezpośrednie działanie wody) |
| 18˚ - 24˚ | B | - Powierzchnie, po których chodzi się boso, narażone na zawilgocenie - Natryski - Pomieszczenia porządkowe - Powierzchnie wokół niecek (plaże) - Dno basenu o głębokości do 800 mm - Dno w basenach ze sztuczną falą - Podnoszone podłogi - Dno brodzików dla dzieci - Drabiny i schody na zewnątrz basenu (na trybuny itp.) - Bloki startowe, powierzchnie skoczni, jeżeli nie należą do „C” - Drabinki i schody poza strefą besenową - Mokre sauny np. parowa i pomieszczenia wypoczynku i relaksu |
| > 24˚ | C | - Schodki i drabiny prowadzące do wody - Nogomyjki (brodziki do dezynfekcji stóp) - Trampoliny i wieże do skoków - Pochylone dna niecek - Schody na atrakcje basenowe (zjeżdżalnie, trampoliny itp.) - Platformy do nurkowania - Skośne brzegi basenu (pochylona płaszczyzna pomiędzy przelewem i kanałem |
Płytki mogą być szkliwione lub nieszkliwione. Płytki nieszkliwione są w większości przypadków barwione w masie. Płytki szkliwione cechują się lepszą odpornością na plamienie, co przekłada się na łatwiejsze utrzymanie czystości.
Odporność na ścieranie powierzchni szkliwionej w strefach bosej stopy nie jest tak istotna z uwagi na fakt, że osoby poruszające się w tych obiektach chodzą boso lub w klapkach z miękką podeszwą.
W zamkniętych obiektach basenowych lub SPA, ilość materiałów ściernych, jak piasek, które mogłyby uszkadzać powierzchnie, jest znikoma. Można przyjąć, że minimalna odporność na ścieranie wewnątrz nie powinna być mniejsza niż PEI 3, a na zewnątrz min. PEI 4 (badania prowadzone zgodnie z normą EN ISO 10545-7).
Kolorystyka płytek jest dziś bardzo bogata i pełni głównie rolę estetyczną. Nie można jednak zapominać o tzw. "bezpieczeństwie kolorystycznym”. Krawędzie niecki, schodów, murków startowych, nogomyjek, spoczników powinny być kontrastowe w stosunku do powierzchni z nimi sąsiadujących. Płytki ceramiczne RAKO mają oznaczany współczynnik odbicia światła LRV (Light reflectace values). 0 oznacza brak odbicia światła, a 100 oznacza, że światło odbija się od powierzchni w 100%. Zaleca się, aby minimalny kontrast pomiędzy wspomnianą powierzchnią a krawędzią wynosił 30 st. LRV (obliczany jako różnica wartości).
Należy pamiętać, że płytki w strefach bosej stopy powinny być często dezynfekowane. Stosowane są do tego środki o odczynie zasadowym i kwaśnym. Z tego powodu okładziny ceramiczne powinny wykazywać najwyższą normatywną odporność chemiczną na działanie chemii domowego użytku i soli basenowych oraz na niskie i wysokie stężenia kwasów oraz zasad. Oznacza to, że zgodnie z normą EN ISO 10545-13 powinny wykazywać, odpowiednio parametry A, LA i HA.
Płytki do stref bosej stopy są produkowane głównie w kształcie prostokątu lub kwadratu. Wymogi Międzynarodowej Federacji Pływackiej World Aquatics określają rozmiary pasów na dnie i ścianach nawrotowych (obr. 2), limitując rozmiary stosowanych płytek. Najpopularniejszymi rozmiarami są: 20x10; 20x20 oraz 25x12,5 cm. Na plażach i w natryskach możemy stosować płytki o większych rozmiarach, pod warunkiem zastosowania odwodnienia liniowego, ponieważ przy odprowadzeniach punktowych, konieczne jest „kopertowanie”, co przy dużych formatach płytek jest trudno wykonalne. Krawędzie płytek docinanych do układania w kopertę muszą być sfazowane, aby ostre brzegi nie uszkodziły stopy użytkowników basenu.
Kształtki ceramiczne w strefach bosej stopy są istotne. Są to w szczególności: cokoły systemowe z wyobleniem na styku posadzka – ściana, narożniki ceramiczne na krawędziach ścian, siedzisk lub brodzików oraz kształtki brodzikowe, wyznaczające obszar i wyprofilowanie brodzików. RAKO oferuje szeroki asortyment tego typu kształtek, głównie w seriach Color TWO i Taurus (obr. 3). W nieckach basenowych stosuje się cały szereg kształtek przelewowych, a ich dobór podyktowany jest głównie w zależności od przeznaczenia. Przelew Finland jest stosowany głównie w nieckach sportowych. Jest to kształtka z krawędzią pochwytową, która w kierunku niecki opada pod kątem 7˚.

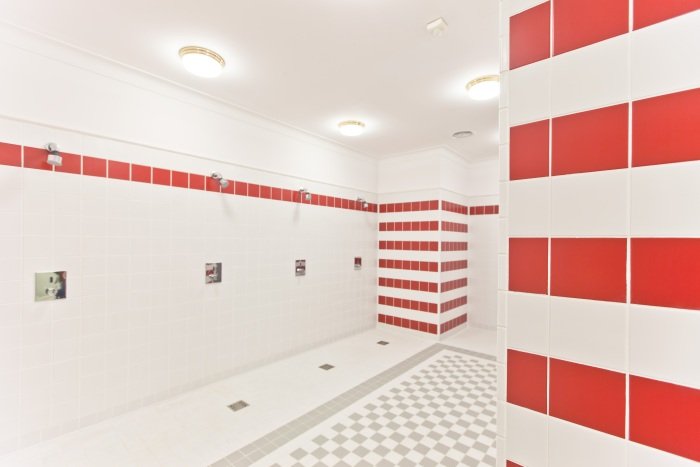

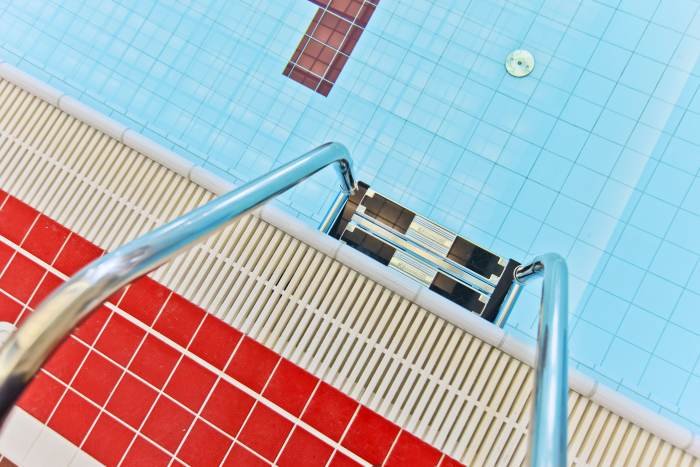

Basen w Pałacu Kultury i Nauki w Warszawie
Takie rozwiązanie jest najkorzystniejsze do rozbijania fal, wywoływanych przez pływaka i dlatego jest zalecane przez World Aquatics dla niecek sportowych. Przelew Zürich jest najbardziej popularny w nieckach rekreacyjnych. Dzięki swojemu kształtowi, z wyraźnym pochwytem, przelewem, zapewnia pływającemu widok na otoczenie niecki. Zaletą górnego przelewu Wiesbaden jest oszczędność miejsca na plaży, z uwagi połączenia kształtki pochwytowej z kanałem przelewowym w jednym. Znajduje zastosowanie głównie w basenach hotelowych i ośrodkach rekreacyjnych.
Przelew dolny Wiesbaden jest umieszczany poniżej lustra wody i jego podstawowym zastosowaniem są niecki, w których powstaje wysoka fala (dzika rzeka, sztuczna fala itp.).
Na basenach stosuje się zasadniczo dwa rodzaje odwodnienia: punktowe i liniowe. W obu przypadkach spadek w kierunku odwodnienia powinien być w zakresie 1,5 do 2% i dotyczy to każdego miejsca narażonego na większy kontakt z wodą, jak plaża, natrysk, mokre ciągi komunikacyjne, sauna parowa itp. Odwodnienia punktowe powinny być rozmieszczone tak, aby najodleglejsze miejsce nie było oddalone więcej, niż 3 m. Odwodnienia liniowe najczęściej są wykonane ze specjalnych kształtek ceramicznych, tak zwanych kanalin.
Odpowiedni dobór okładzin ceramicznych zapewnia bezpieczeństwo, higienę, trwałość i estetykę.
