Fasady wentylowane

W artykule:

• Kluczowe założenia techniczne
• Izolacja termiczna i ochrona przed wilgocią
• Podkonstrukcja – odpowiedni układ profili
• Okładziny elewacyjne – do wyboru, do koloru
• Wymiarowanie szczeliny
• Bezpieczeństwo pożarowe
• Fasady wentylowane w praktyce

System fasad wentylowanych wywodzi się z Europy Zachodniej i został upowszechniony w drugiej połowie XX w., szczególnie w krajach o wymagającym klimacie, takich jak Niemcy, Holandia czy Skandynawia. Początkowo stosowano go głównie w obiektach biurowych, użyteczności publicznej, przemysłowych oraz wysokościowych budynkach, gdzie kluczowe były stabilność cieplna, trwałość i wysoka odporność na obciążenia wiatrowe. Wraz ze wzrostem wymagań energetycznych technologia zaczęła pojawiać się również w hotelach, obiektach edukacyjnych oraz budynkach o podwyższonych wymaganiach pożarowych.

Obecnie – także w związku z zaostrzającymi się przepisami dotyczącymi charakterystyki energetycznej budynków i kierunkami wynikającymi z dyrektywy EPBD – fasady wentylowane coraz częściej stosuje się w budownictwie mieszkaniowym, zarówno wielorodzinnym, jak i jednorodzinnym. Popularność tego typu rozwiązań wzrasta nie tylko w nowych inwestycjach, ale także w modernizacjach, ponieważ pozwalają znacząco poprawić parametry cieplne i wilgotnościowe przegród zewnętrznych przy minimalnej ingerencji w konstrukcję nośną, a prace można prowadzić bez długich przerw technologicznych.

Czytaj także: Ściany zewnętrzne w systemach elewacji wentylowanych

Kluczowe założenia techniczne

Fasada wentylowana to układ warstwowy, który obejmuje: ścianę nośną (najczęściej murowaną lub żelbetową, stanowi podstawę mocowania podkonstrukcji), termoizolację, podkonstrukcję nośną, szczelinę wentylacyjną oraz zewnętrzną okładzinę elewacyjną. Każda warstwa ma inne zadanie: warstwa izolacji odpowiada za parametry cieplne, szczelina wentylacyjna za kontrolę przepływu powietrza i odprowadzenie wilgoci, natomiast okładzina za odporność na warunki atmosferyczne oraz estetykę.

System działa na zasadzie naturalnego efektu kominowego: powietrze wlotowe dostaje się przez otwory wlotowe przy cokole, przepływa ku górze i opuszcza przegrodę przy gzymsie lub attyce. Zachowanie ciągłości kanału wentylacyjnego na całej wysokości budynku jest warunkiem skutecznego działania systemu. Należy podkreślić, że powietrze dzięki niskiej przewodności cieplnej, obniża tempo nagrzewania przegrody latem oraz ogranicza jej wychładzanie zimą, stabilizując pracę całego układu.

Izolacja termiczna i ochrona przed wilgocią

W fasadach wentylowanych standardem jest stosowanie wełny mineralnej. Jej włóknista struktura zapewnia wysoką paroprzepuszczalność oraz dobre właściwości termoizolacyjne. Współczynnik przewodzenia ciepła U na poziomie 0,031–0,038 W/(m·K) umożliwia uzyskanie korzystnych wartości współczynnika przenikania ciepła U nawet dla ścian o umiarkowanej grubości przegrody, a także redukcje grubość podkonstrukcji dzięki mniejszej wymaganej grubości izolacji. Materiał jest stabilny wymiarowo – nie kruszy się, nie odkształca, nie wybrzusza i zachowuje swoje właściwości nawet w warunkach dużych wahań temperatury oraz wilgotności.

Wełna mineralna jest także niepalna (najwyższa klasa odporności na ogień A1) oraz wyróżnia się dobrymi właściwościami akustycznymi, co ma znaczenie szczególnie w obiektach zlokalizowanych w centrach miast lub przy ruchliwych trasach. Co niezmiernie istotne, jej struktura sprzyja szybkiemu oddawaniu wilgoci do szczeliny wentylacyjnej, co eliminuje ryzyko zawilgocenia przegrody i ułatwia swobodną dyfuzję pary wodnej. Jako materiał naturalny, może być wielokrotnie przetwarzana i poddawana recyklingowi – to ważny aspekt związany z ochroną środowiska i zasadami zrównoważonego rozwoju.

Płyty z wełny mineralnej łatwo dopasowują się do nierówności ścian (polepszając ciągłość izolacji), zminimalizowane jest także ryzyko uszkodzeń mechanicznych podczas montażu. Montuje się je bezpośrednio do ściany nośnej (szczelnie do niej przylegają) za pomocą łączników z rdzeniem stalowym o długości dopasowanej do izolacji i konstrukcji budynku oraz talerzyków dociskowych. Minimalne zagęszczenie łączników to 6 sztuk/m² – ostateczne wartości muszą wynikać z obciążeń wiatrowych i zaleceń producenta łączników.

Dodatkową ochronę stanowią membrany wiatroizolacyjne o współczynniku S_d < 0,1 m. Chronią termoizolację przed przewiewaniem, penetracją wody i promieniowaniem UV w czasie montażu. W strefach silnych wiatrów wymagane są membrany o dużej odporności na rozerwanie i wysokiej wodoodporności (1500–2000 mm słupa wody).

***

Fasada wentylowana to system elewacyjny oparty na precyzyjnie zaprojektowanej szczelinie powietrznej, która pełni funkcję bufora energetycznego i kanału odprowadzania wilgoci. Połączenie odpowiednio dobranej termoizolacji, podkonstrukcji oraz okładziny tworzy przegrodę o kontrolowanych parametrach cieplnych i wilgotnościowych. System montowany jest w technologii suchej, co zapewnia wysoką precyzję, powtarzalność oraz możliwość pracy niezależnie od warunków atmosferycznych.

***

Podkonstrukcja – odpowiedni układ profili

Podkonstrukcja fasady wentylowanej pełni funkcję nośną oraz umożliwia regulację i kompensację odkształceń termicznych okładziny. Układ tworzą profile pionowe i poziome o odpowiedniej wytrzymałości i sztywności – najczęściej aluminiowe o grubości 1,5–2,0 mm lub ze stali ocynkowanej 1,0–1,5 mm (rzadziej wykorzystywane są profile kompozytowe i drewniane). Profile mocowane są do ściany za pomocą wsporników stałych oraz przesuwnych. Wsporniki przesuwne kompensują ruchy termiczne podkonstrukcji, zapobiegając przenoszeniu naprężeń na okładzinę i zwiększając trwałość całego systemu. W miejscach kontaktu wsporników z warstwą izolacji stosuje się przekładki termiczne, które pozwalają ograniczyć mostki liniowe nawet o 20–40%.

Okładziny elewacyjne – do wyboru, do koloru

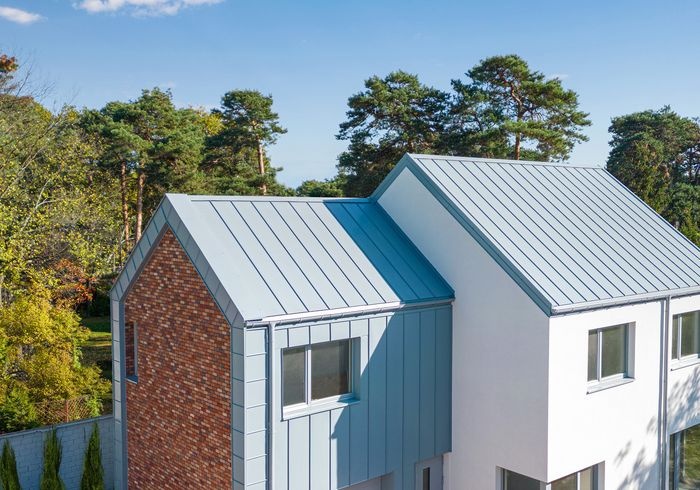

Fasady wentylowane umożliwiają zastosowanie bardzo szerokiej gamy okładzin, co daje swobodę w kształtowaniu estetyki elewacji oraz dostosowaniu jej do wymagań technicznych budynku. Do chętnie stosowanych należą płyty włóknocementowe o grubości od 8 do 22 mm, charakteryzujące się wysoką odpornością na niskie temperatury, promieniowanie UV oraz niską rozszerzalnością cieplną. Montuje się je mechanicznie na nity lub w systemach klejonych. Popularne są także okładziny metalowe: panele i kasetony stalowe oraz aluminiowe, a także blachy na rąbek – rozwiązania o dużej trwałości, sztywności i odporności na warunki atmosferyczne. Natomiast elementy z tytan-cynku obecnie stosowane rzadziej ze względu na wysoką cenę materiału i wymagającą technologię montażu. Wymagają precyzyjnego prowadzenia dylatacji, stosowania klipsów ruchomych oraz elastycznych systemów mocowania. Z tego względu wykorzystuje się je głównie w obiektach premium, gdzie wysoka estetyka i bardzo długa trwałość materiału uzasadniają większe nakłady inwestycyjne.

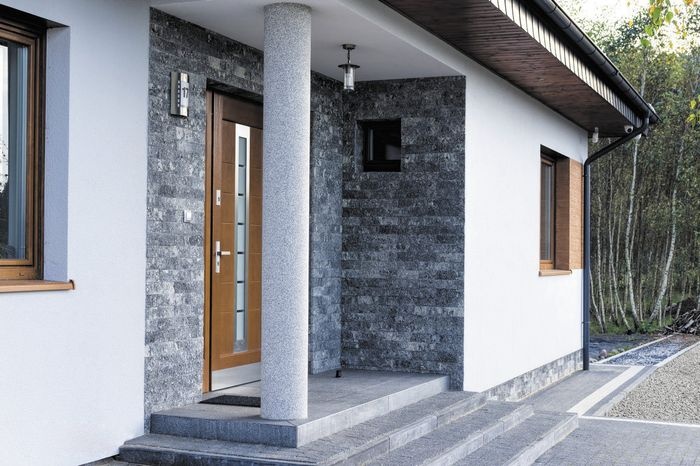

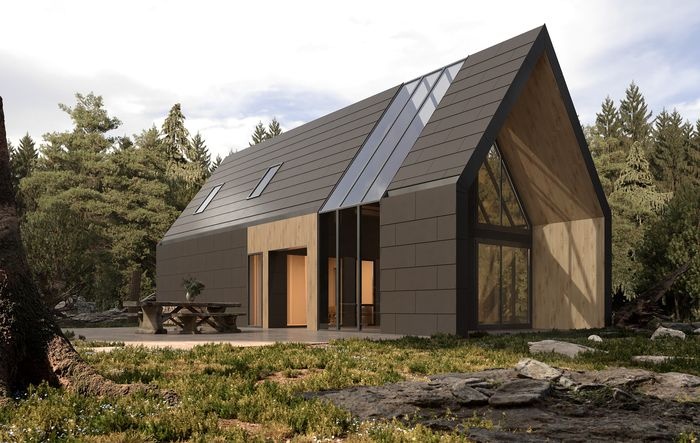

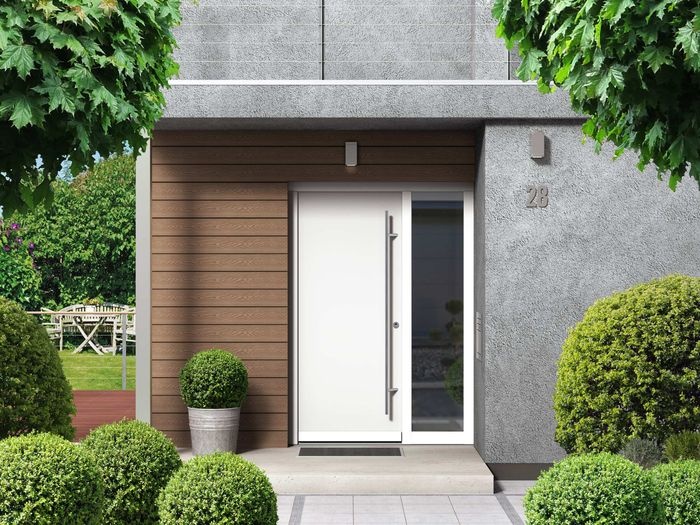

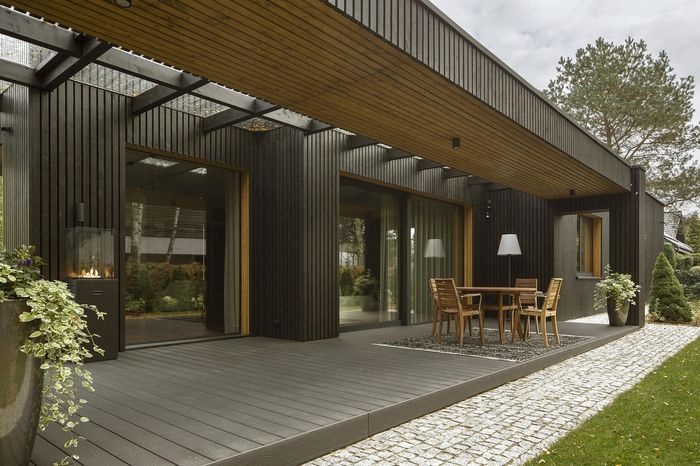

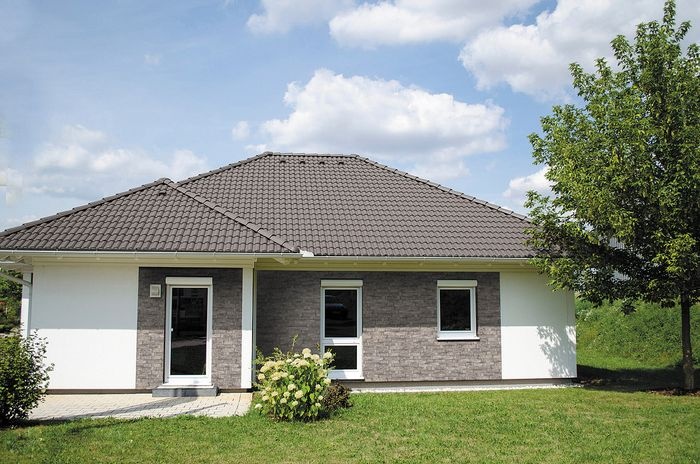

W wielu realizacjach wykorzystuje się płytki gresowe o bardzo niskiej nasiąkliwości (poniżej 0,5%) oraz wysokiej odporności mechanicznej, montowane zarówno w systemach klejonych, jak i mechanicznych. Kolejną grupę stanowi beton architektoniczny w formie płyt o grubości 10–20 mm lub elementów prefabrykowanych mocowanych na kotwach lub konsolach. W fasadach wentylowanych powszechnie stosowane są również płyty laminowane HPL, które ze względu na wymagania dotyczące odporności ogniowej muszą być częścią systemów dopuszczonych i certyfikowanych. Alternatywą są kompozyty aluminiowe (ACM), cechujące się niewielką masą i wysoką sztywnością, zwykle mocowane na podkonstrukcjach kasetonowych. W obiektach o zwiększonych wymaganiach architektonicznych stosuje się cienkościenne panele GFRC (beton włóknisty), odznaczające się dużą wytrzymałością i stabilnością wymiarową. W niektórych realizacjach wykorzystuje się również okładziny drewniane i drewnopochodne, które wprawdzie zapewniają naturalny oraz szlachetny wygląd elewacji, lecz wymagają regularnej konserwacji oraz odpowiednich zabezpieczeń przeciwogniowych.

Dobór materiału okładzinowego powinien zawsze uwzględniać jego masę, rozszerzalność cieplną, odporność na warunki atmosferyczne oraz wymagania pożarowe, a także kompatybilność z podkonstrukcją i zakładany sposób montażu.

Wymiarowanie szczeliny

Szczelina wentylacyjna odpowiada za odprowadzenie nadmiaru ciepła i wilgoci dyfundującej lub przenikającej przez okładzinę oraz izolację. Jej standardowa szerokość wynosi 20–50 mm, przy czym w wysokich budynkach lub tam, gdzie okładzina ma większą perforację lub nierówną powierzchnię, stosuje się wartości bliższe 30–40 mm. Co niezmiernie ważne, szczelina musi być ciągła na całej wysokości budynku z zachowaniem otworów wlotowych przy cokole i wylotowych pod okapem lub attyką. Wloty i wyloty powietrza zabezpiecza się perforowanymi listwami o minimalnym prześwicie 50–100 cm²/m, które uniemożliwiają wnikanie owadów i ptaków, nie ograniczając jednocześnie przepływu powietrza.

***

Fasady wentylowane jako narzedzie do realizacji wymogów dyrektywy EPBD

Najnowsza aktualizacja dyrektywy EPBD z 2024 r. zakłada stopniowe zmniejszanie zużycia energii pierwotnej oraz emisji CO₂ przez budynki. Fasady ¬wentylowane ułatwiają spełnienie tych wymagań poprzez poprawę efektywności cieplnej przegród zewnętrznych. Szczelina ¬powietrzna stabilizuje warunki termiczne, ogranicza wpływ mostków cieplnych, szczególnie liniowych, i zmniejsza ryzyko zawilgocenia izolacji. W nowoczesnych systemach stosuje się także podkonstrukcje i wsporniki o obniżonej przewodności cieplnej, dzięki czemu izolacja pracuje bliżej wartości projektowych. Efektem jest wyższa efektywność energetyczna, niższe wartości współczynnika przenikania ciepła oraz mniejsze zużycie energii na ogrzewanie i chłodzenie.

***

Bezpieczeństwo pożarowe

W systemach fasad wentylowanych stosuje się materiały o wysokiej odporności ogniowej, ponieważ zarówno okładzina, jak i szczelina powietrzna mogą wpływać na sposób rozprzestrzeniania się ognia. Izolacja termiczna używana w tych rozwiązaniach ma zazwyczaj klasę reakcji na ogień A1 lub A2-s1,d0, co gwarantuje pełną niepalność oraz minimalną emisję dymu. Podobne klasy osiągają okładziny metalowe oraz ceramiczne, które należą do najbezpieczniejszych materiałów stosowanych w elewacjach. W przypadku materiałów organicznych, takich jak płyty HPL czy niektóre kompozyty aluminiowe (ACM), odporność ogniowa zależy od konkretnego systemu. Dlatego muszą być one stosowane wyłącznie jako elementy rozwiązań przebadanych oraz certyfikowanych, obejmujących zarówno płytę, jak i sposób jej montażu. Tylko kompletna ocena systemowa zapewnia poprawne zachowanie fasady w warunkach pożaru.

Szczelina wentylacyjna, choć kluczowa dla pracy fasady, może również stanowić drogę szybkiego przenoszenia płomieni ku górze (tzw. efekt kominowy). Aby temu zapobiec, projektuje się w niej pionowe i poziome przegrody ogniowe z materiałów niepalnych, najczęściej z wełny mineralnej o zwiększonej gęstości lub specjalnych płyt ceramicznych. Elementy te ograniczają rozprzestrzenianie się ognia, a jednocześnie zachowują stabilność i sprężystość nawet przy działaniu bardzo wysokich temperatur.

Fasady wentylowane w praktyce

Fasady wentylowane to efektywna technologia kształtowania przegród zewnętrznych. Dzięki temu, że w szczelinie wentylacyjnej powietrze nagrzane od okładziny unosi się ku górze, a jego miejsce zajmuje chłodniejsze powietrze napływające od dołu, następuje stały, naturalny ruch powietrza. Latem taki układ działa jak bufor energetyczny, usuwając nadmiar ciepła, zanim przeniknie ono do wnętrza budynku, co obniża temperaturę ścian i zmniejsza obciążenie instalacji klimatyzacyjnych. Natomiast zimą przepływ powietrza przyspiesza wysychanie przegrody, minimalizując ryzyko kondensacji międzywarstwowej i pozwalając izolacji termicznej zachować deklarowane parametry. Stałe odprowadzanie wilgoci chroni konstrukcję przed rozwojem grzybów i pleśni, pozytywnie wpływając na mikroklimat wewnętrzny.

System fasad wentylowanych nie tylko poprawia efektywność energetyczną budynku, zmniejsza straty ciepła i obniża koszty ogrzewania oraz chłodzenia, ale także dzięki utrzymaniu suchej przegrody wydłuża żywotność materiałów. Trwałość zwiększa się również dzięki oddzieleniu okładziny od konstrukcji nośnej – warstwy elewacyjne pracują niezależnie, a okładzina nie przenosi naprężeń wynikających ze zmian temperatury czy nasłonecznienia. Ponadto wielowarstwowa konstrukcja poprawia izolacyjność akustyczną oraz umożliwia spełnienie wymagań bezpieczeństwa pożarowego, pod warunkiem zastosowania materiałów o odpowiednich klasach odporności ogniowej.

Montaż w technologii suchej pozwala prowadzić prace przez większość roku i nie wymaga wyrównywania nierówności ściany nośnej, co znacząco skraca czas realizacji inwestycji. Dodatkowo systemy montażowe umożliwiają łatwą wymianę poszczególnych elementów okładziny bez ingerencji w warstwę izolacji, co ułatwia zarówno modernizację, jak i ewentualne naprawy.
