Jak wykorzystać wodę deszczową w domu – elementy instalacji

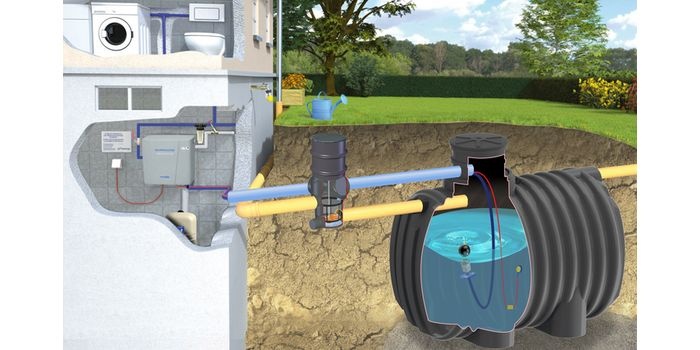

Jak wykorzystać wodę deszczową w domu? fot. MPI Systemy dla Środowiska
Woda deszczowa idealnie nadaje się do takich celów, jak: spłukiwanie WC, pranie, prace porządkowe wewnątrz i na zewnątrz budynku, podlewanie zieleni oraz mycie samochodów i urządzeń. Jednak, aby zrealizować te cele, woda musi zostać wypompowana ze zbiornika podziemnego i pod ciśnieniem wprowadzona do instalacji wewnętrznej. Dlatego budynek musi mieć zaprojektowaną, a następnie wykonaną, tzw. instalację dualną.
Jest to instalacja, która będzie doprowadzać wodę na te przybory, które w założeniu mają pracować na wodzie deszczowej. A więc do spłuczek i pisuarów w WC, pralni, kotłowni itp. Na przybory na zewnątrz budynku poprowadzona musi być osobna instalacja rurowa. Na baterie w łazience i kuchni oraz wszędzie tam, gdzie potrzeba jest woda pitna, doprowadzana będzie tylko i wyłącznie uzdatniona woda wodociągowa. Równocześnie przybory instalacji dualnej należy czytelnie oznakować, informując, iż woda z nich płynąca jest wodą deszczową niezdatną do picia.
Budynki mieszkalne

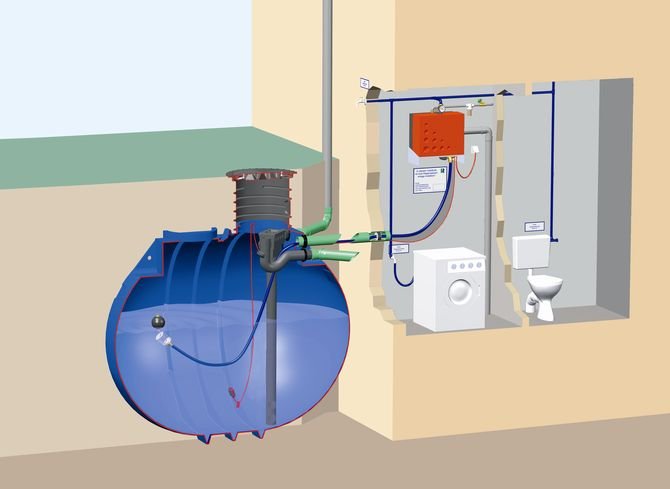

W budynkach mieszkalnych jednorodzinnych woda podawana na przybory może być w sposób dwojaki: za pomocą centrali deszczowej zainstalowanej w budynku (kotłownie, garaż, pomieszczenie techniczne) lub za pomocą pompy ciśnieniowej zanurzonej w zbiorniku i urządzenia do automatycznego dopełniania zbiornika podziemnego wodą wodociągową w przypadku braku deszczówki.

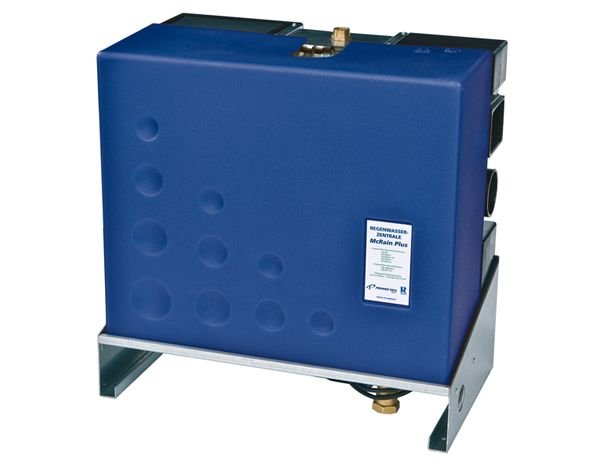

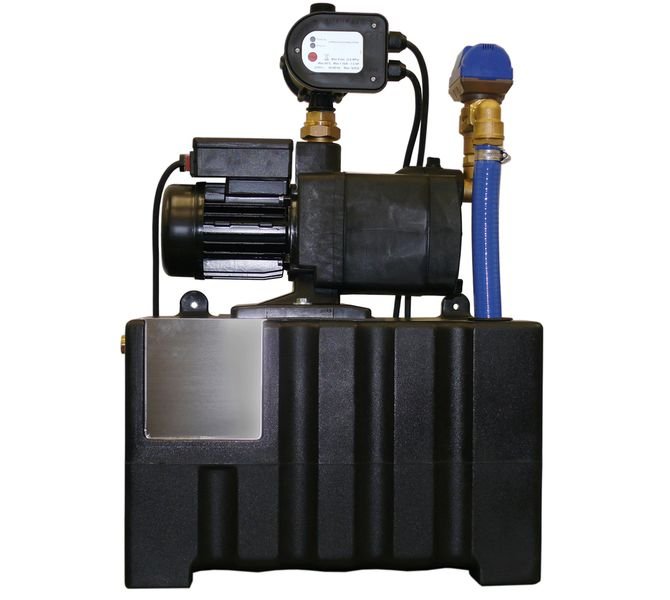

Centrala deszczowa

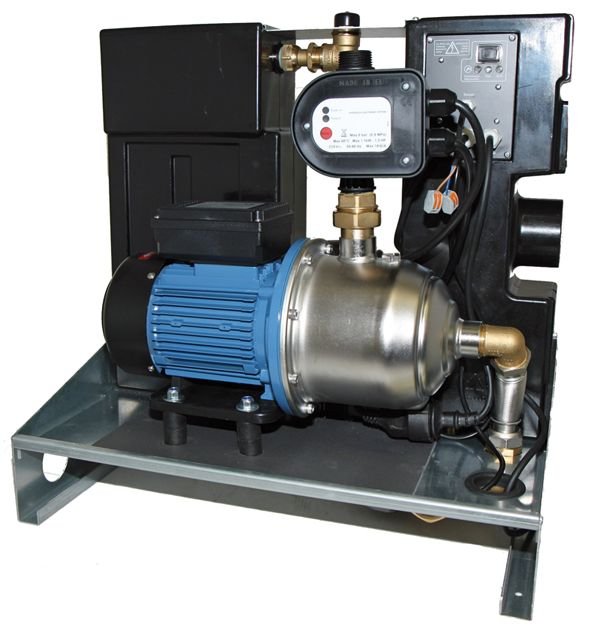

Kompletna centrala deszczowa składa się z konsoli, do której zamocowana jest wielostopniowa, samozasysająca pompa odśrodkowa wraz z łącznikiem przepływowo-ciśnieniowym, zbiornika pośredniego z przerwą powietrzną (zgodnie z PN-EN 1717 TYP AB). W skład urządzenia wchodzą również: zawór trójdrogowy, pływakowy zawór napełniający, elementy tłumiące drgania pompy oraz zbiornik podręczny, sterownik elektroniczny, wyłącznik pływakowy z 20 m kablem oraz pokrywa.
Wielostopniowa pompa odśrodkowa zapewnia cichą pracę oraz szybki i bezproblemowy rozruch systemu. Łącznik przepływowo-ciśnieniowy zabezpiecza pompę przed suchobiegiem oraz pozwala na jej wyłączenie w przypadku osiągnięcia określonego ciśnienia w instalacji.
W przypadku braku wody deszczowej w zbiorniku, centrala umożliwia automatyczne wykorzystanie wody wodociągowej. Jest to możliwe poprzez zawór trójdrogowy sterowany za pomocą wyłącznika pływakowego znajdującego się w zbiorniku wody deszczowej. Woda z sieci dostarczana jest do podręcznego zbiornika przez zawór pływakowy zgodnie z PN-EN 1717.
System wyposażony jest w ochronę przed stagnacją wody. Zawartość zbiornika podręcznego wymieniana jest co 10 dni w przypadku, gdy nie była ona w tym czasie pobierana. Parametry pomp zainstalowanych w centrali to: maks. wydatek 6 m3/h, maksymalne ciśnienie pracy 4,8 bara, maks. moc pompy 1200 W. Zaletą tego rozwiązania jest lokalizacja pompy oraz akcesoriów elektrycznych i mechanicznych w budynku, co bardzo ułatwia ewentualne przeglądy i serwisowanie urządzeń.
W sytuacji, gdy odległość pomiędzy lokalizacją centrali a zbiornikiem podziemnym jest spora (powyżej 15 m) wskazane jest zlokalizowanie w zbiorniku pływającej lub stojącej pompy zasilającej. Ma ona na celu ograniczenie strat ciśnienia występujących na ssaniu pompy zlokalizowanej w centrali deszczowej.

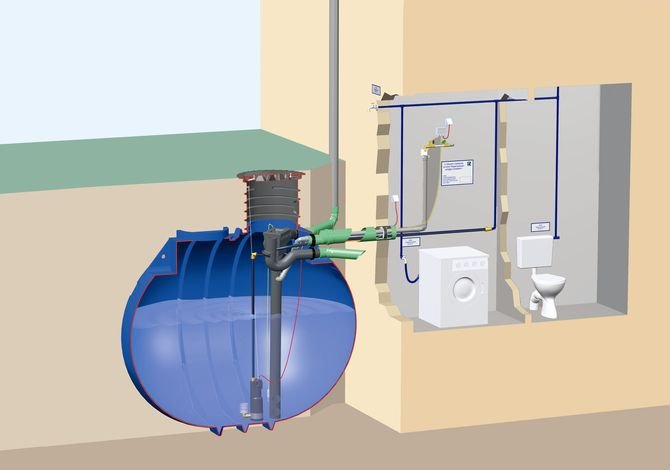

Pompa ciśnieniowa z systemem do awaryjnego uzupełniania zbiornika

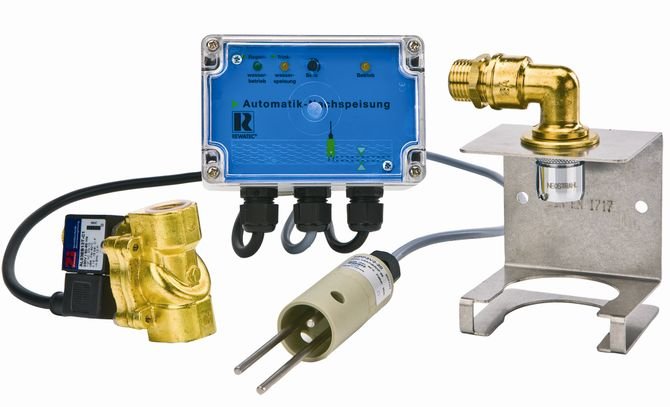

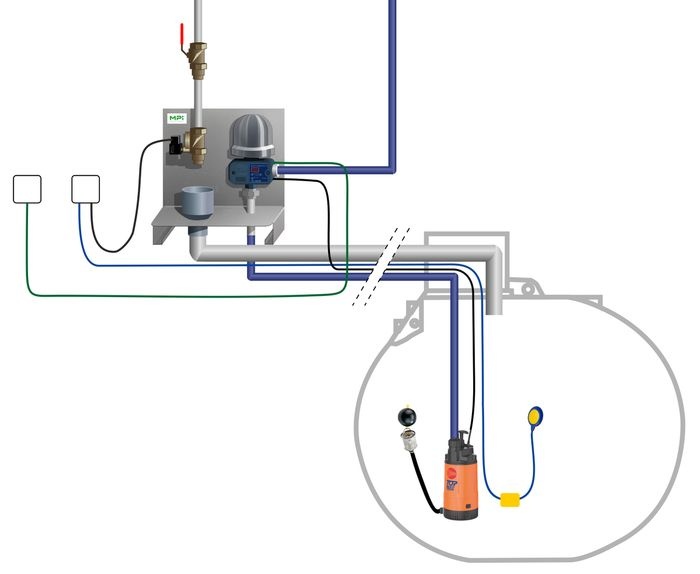

W przypadku zestawu pompy ciśnieniowej automatycznej umieszczonej w zbiorniku, w sytuacji otwarcia przyboru, pompa zaczyna podawać wodę do instalacji. W momencie osiągnięcia poziomu minimalnego w zbiorniku, zestaw napełniający umieszczony w budynku, składający się z zaworu elektromagnetycznego połączonego z czujnikiem poziomu lub wyłącznikiem pływakowym oraz lejka, dostarcza wodę wodociągową do zbiornika.
W takim przypadku pompa korzysta z wody znajdującej się w zbiorniku, która przez większość czasu jest wodą deszczową, ale okresowo też wodociągową. Zaletą tego rozwiązania jest możliwość dostarczania wody na przybory pod określonym ciśnieniem nawet w przypadku oddalonego od budynku lub głęboko posadowionego zbiornika wody deszczowej.
Parametry pomp zainstalowanych w zbiorniku to: maks. wydatek 5,5 m3/h, maksymalne ciśnienie pracy 5 barów, maks. moc pompy 900 W.
Ważne dla użytkowników
Systemy gromadzenia i wykorzystania wody deszczowej zdobywają w Polsce coraz liczniejsze rzesze użytkowników. Dobrze dobrany, zaprojektowany i wykonany system daje wymierne oszczędności i pozwala znacząco uniezależnić się od dostawców wody i odbiorców ścieków.
Odpowiednio dobrany i zainstalowany układ filtracyjny w system gromadzenia i wykorzystania wody deszczowej może służyć lata i przynosić wiele korzyści jej użytkownikom. Jednak aby system pracował bez zastrzeżeń, a woda miała odpowiednią jakość, trzeba konserwować i czyścić wszystkie jego elementy, a szczególnie filtry. W przypadku stosowania pomp służących do wprowadzenia wody deszczowej na instalacje, kluczowe jest odpowiednie ich dobranie, aby parametry wydatku i ciśnienia były odpowiednie do zapotrzebowania.
Dlatego dobór systemu pompowego zawsze lepiej pozostawić specjalistom, którzy przy użyciu odpowiednio do tego przygotowanych programów dobiorą jedno lub kilka alternatywnych urządzeń. Tylko wtedy będzie pewne, iż zraszacze podleją trawnik tak, jak tego chcemy, a ilość wody dopływającej do spłuczek nie będzie powodowała dyskomfortu mieszkańców lub użytkowników toalet. Ważne jest też zastosowanie takiego systemu dopełniania instalacji wodą wodociągową, aby nawet przy bardzo długim okresie suchym instalacja pracowała bez zakłóceń.
Źródło: MPI Systemy dla Środowiska
