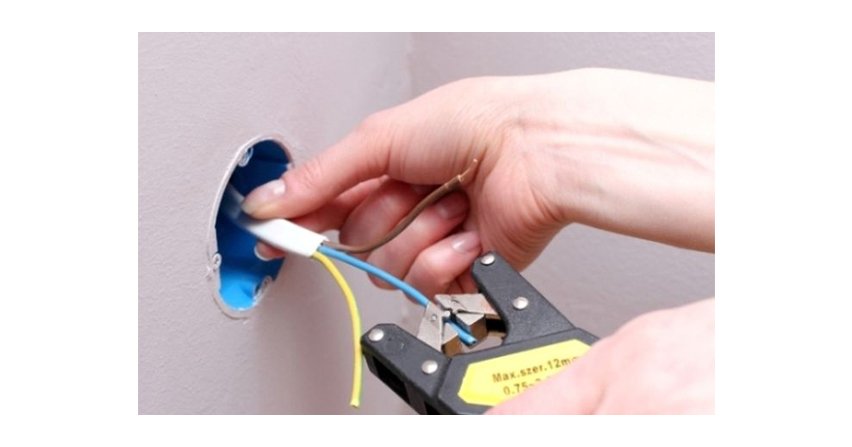

Jak prawidłowo układać przewody elektryczne Fot. nkt cables
Do stworzenia bezpiecznej i bezawaryjnej instalacji elektrycznej potrzebny jest starannie przemyślany projekt, uwzględniający potrzeby użytkowników, i przewidywane obciążenia. Ważny jest ponadto odpowiedni dobór i prawidłowe ułożenie przewodów.
Nie wybieraj bezpiecznika wyłącznie według prądu znamionowego odbiornika. Jego zadaniem jest przerwać obwód przy przeciążeniu lub zwarciu, zanim nadmierny prąd przegrzeje przewody albo uszkodzi urządzenie....
Nie wybieraj bezpiecznika wyłącznie według prądu znamionowego odbiornika. Jego zadaniem jest przerwać obwód przy przeciążeniu lub zwarciu, zanim nadmierny prąd przegrzeje przewody albo uszkodzi urządzenie. Przy doborze uwzględnij obciążalność przewodów, prąd zwarciowy i napięcie instalacji. Innych warunków wymaga obwód oświetleniowy, a innych silnik z wysokim prądem rozruchowym. Liczba amperów na obudowie to więc dopiero początek. Znaczenie mają też zdolność wyłączania oraz zgodność wkładki z podstawą...
Czym jest bezpiecznik elektryczny i jak działa? Dowiedz się, jakie pełni funkcje, czym różni się od wyłącznika różnicowoprądowego i dlaczego jest niezbędnym elementem instalacji elektrycznej.
Czym jest bezpiecznik elektryczny i jak działa? Dowiedz się, jakie pełni funkcje, czym różni się od wyłącznika różnicowoprądowego i dlaczego jest niezbędnym elementem instalacji elektrycznej.
W zakładzie produkcyjnym Legrand w Ząbkowicach Śląskich powstają rozwiązania, które wspierają bezpieczeństwo i niezawodność instalacji elektrycznych w Polsce i na świecie. Fabryka to jeden z najważniejszych...
W zakładzie produkcyjnym Legrand w Ząbkowicach Śląskich powstają rozwiązania, które wspierają bezpieczeństwo i niezawodność instalacji elektrycznych w Polsce i na świecie. Fabryka to jeden z najważniejszych ośrodków produkcyjnych Grupy w Europie, opierający swoją działalność na wieloletnim doświadczeniu specjalistów, nowoczesnych technologiach oraz wysokich standardach jakości. Poznaj historię fabryki i rozwiązania cenione przez instalatorów, projektantów oraz inwestorów.
Pierwszym etapem powstawania domowej instalacji elektrycznej jest wykonanie jej projektu. Uprawniony do tego projektant przygotowuje go w oparciu o obowiązujące normy, dobre praktyki i potrzeby inwestora. Należy jednak pamiętać, że nawet najlepszy projekt instalacji elektrycznej gwarantuje sukces tylko pod warunkiem profesjonalnego wykonawstwa.
Brak doświadczenia, rutyna, niedokładność, pośpiech czy chęć zaoszczędzenia na materiałach mogą doprowadzić do wadliwego funkcjonowania instalacji, a nawet jej uszkodzenia, i w efekcie - potrzeby jej całkowitej wymiany. Aby uniknąć takiego ryzyka, warto zadbać o spełnienie kilku podstawowych zasad.
Jak dobierać przewody?
W instalacjach domowych tradycyjnie stosowano przewody miedziane o przekrojach 3x1,5 mm2 do zasilania oświetlenia oraz 3x2,5 mm2 do zasilania gniazd wtyczkowych. Obecnie w domach i mieszkaniach stosuje się coraz większą liczbę odbiorników elektrycznych o stosunkowo dużej mocy, dlatego takie rozwiązania są często niewystarczające.
Przekrój przewodu powinien być każdorazowo dopasowywany do przewidywanego obciążenia instalacji. Stosowanie przewodów o zbyt małych przekrojach skutkuje nadmiernym grzaniem się instalacji i wyłączaniem zasilania w przypadku zadziałania zabezpieczenia przeciążeniowego.
W połączeniu z przewymiarowanym zabezpieczeniem przeciążeniowym mogą doprowadzić nawet do cieplnego uszkodzenia izolacji przewodów. Odbiorniki o dużej mocy, jak np. kotły grzewcze czy elektryczne płyty indukcyjne, wymagają przewodów o większych przekrojach, minimum 4 mm2.
Warto przy tym zawsze stosować przewody na napięcie 750 V, które mają grubszą izolację oraz powłokę, co powoduje, że są one bardziej odporne na uszkodzenia oraz cechują się lepszymi właściwościami elektrycznymi. Często spotykanym błędem wykonawczym jest również stosowanie przewodów YDY na zewnątrz budynku.
EKSPERT RADZI
Przewody o oznaczeniach takich jak YDYp czy YDYt są przeznaczone tylko i wyłącznie do układania wewnątrz pomieszczeń, nie nadają się natomiast do instalowania na zewnątrz budynku - w gruncie czy w miejscach wystawionych na promieniowanie UV. Do budowy instalacji znajdującej się na zewnątrz budynku należy stosować kable YKY, których konstrukcja i parametry są dostosowane do takich warunków pracy - radzi Mirosław Lazarek, product manager w firmie nkt cables.
Układanie wewnętrznych instalacji
Układanie oprzewodowania w pomieszczeniach należy wykonywać starannie i przy zachowaniu obowiązujących zasad. Tymczasem często już na etapie obróbki przewodów dochodzi do uszkodzenia izolacji żył roboczych - fazowej lub neutralnej, co w późniejszym czasie prowadzi do powstawania zwarć i rozmaitych awarii instalacji.
Jednym z praktycznych sposobów na eliminację takiego ryzyka jest przecinanie izolacji zewnętrznej kabla wzdłuż żółto-zielonej żyły roboczej. Takie błędy są często wynikiem pośpiechu lub niedogodnych warunków pracy, np. braku dobrego oświetlenia.

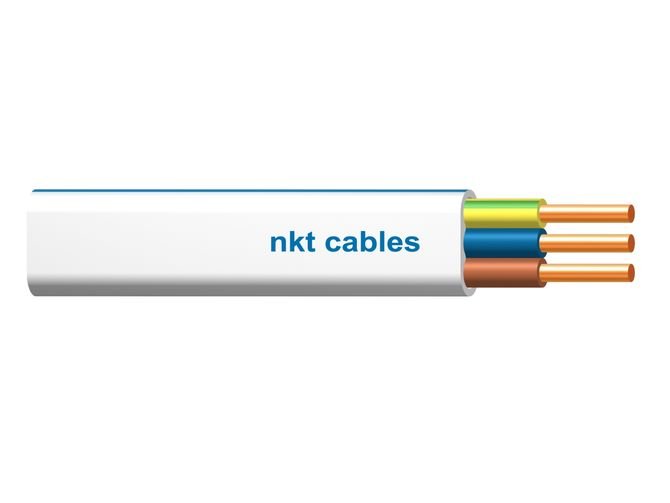

Dlatego niektóre firmy oferują rozwiązanie w postaci identyfikacji kolorystycznej przewodów płaskich. Ma ono formę paska biegnącego na całej długości przewodu, który jest umieszczany po stronie żyły ochronnej, co pozwala łatwo ustalić jej położenie i znacznie ograniczyć ryzyko uszkodzenia izolacji żył roboczych.
Do uszkodzenia powłoki może dojść również przy przeprowadzaniu przewodów przez ściany. Dlatego bezpieczniejszym rozwiązaniem jest układanie instalacji w rurkach ochronnych. Zaletą takiego rozwiązania jest również fakt, że w razie potrzeby jej wymiany nie trzeba skuwać ścian.
Natomiast w przypadku umieszczania przewodów bezpośrednio w tynku, należy bezwzględnie pokryć je przynajmniej pięciomilimetrową warstwą tynku. Zbyt płytkie ich ułożenie może w praktyce skutkować pojawianiem się ciemnych nalotów wzdłuż trasy instalacji.
Przewody należy prowadzić wzdłuż linii prostych, równolegle do sufitu, ościeżnic i podłóg. Nie należy ich układać pod kątem, gdyż trudniej jest zorientować się w przebiegu instalacji w sytuacji wiercenia otworów w ścianach. Trzeba przy tym zachować odpowiednie odległości.
Łączniki powinny się znaleźć na wysokości 105-130 cm od podłogi, natomiast gniazda w pokojach - 30 cm od podłogi, a w kuchniach na wysokości 115 cm, licząc od podłogi. Zachowanie tych zasad i stosowanie materiałów wysokiej jakości pozwoli stworzyć bezpieczną i bezawaryjną instalację.
