W szczególności z sytuacją taką spotykamy się w czasie napraw, kiedy to istniejące połączenie uległo zniszczeniu i trzeba je naprawić.
Połączenia skręcane i konektorowe – czym się różnią?
Najczęstszymi typami połączeń jakie możemy spotkać są:
połączenia skręcane,
połączenia za pomocą różnego typu konektorów.
Połączenia skręcane spotkamy w różnego rodzaju oświetleniu (lampki, żyrandole, oprawki żarówkowe, łączenie przewodów taśm LED z zasilaczem itp.), gniazdkach, przełącznikach, puszkach elektrycznych z listwami łączeniowymi, bezpieczniki, rozdzielnice itp.
Połączenia za pomocą konektorów to domena wszelkich, dużych urządzeń AGD (pralki, lodówki, zmywarki) jak również tych mniejszych np. miksery, tostery itp. Połączenia takie są szeroko stosowane w naszych samochodach. W obrębie tej grupy mamy do czynienia z wieloma typami złącz/konektorów o budowie i wielkości zależnej do pełnionej funkcji i wielkości płynącego przez takie złącze prądu. Prawidłowe połączenia konektorowe dają dużą pewność dobrego styku o niskim oporze oraz możliwość szybkiego łączenia/odłączania urządzeń lub modułów.
Jak przygotować przewody do połączeń elektrycznych?
Aby połączenie zapewniało dobry przepływ prądu musi charakteryzować się jak najmniejszym oporem przewód-złącze dla połączeń skręcanych lub przewód-konektor-konektor dla połączeń konektorowych.
W celu spełnienia tego warunku należy odpowiednio przygotować przewody do połączeń skręcanych lub odpowiednio połączyć je z danym konektorem.
W niniejszej części zajmiemy się zarabianiem przewodów dla połączeń skręcanych lub samoblokujących gdzie mocowany jest sam przewód.
Przygotowanie przewodu dla takiego połączenia można przeprowadzić na kilka sposobów. Najprostszym z nich jest odpowiednie zarobienie końcówki (zdjęcie izolacji na odpowiedniej długości) i w przypadku przewodów o rdzeniu typu linka skręcenie drucików. Kolejnym sposobem jest dodatkowe pobielenie takiej końcówki. Oznacza to po prostu nałożenie lutowia na końcówkę aby dodatkowo ją wzmocnić. Wszystko to w celu poprawy wytrzymałości złącza przewód gniazdo. Należy najpierw nałożyć topnik na przewód następnie podgrzać go i dopiero przytknąć drut cynowy, do momentu rozpłynięcia się lutowia pomiędzy druciki przewodu. Wymaga to posiadania lutownicy, pewnej wprawy oraz czasu na przygotowanie stanowiska pracy i samo lutowanie.

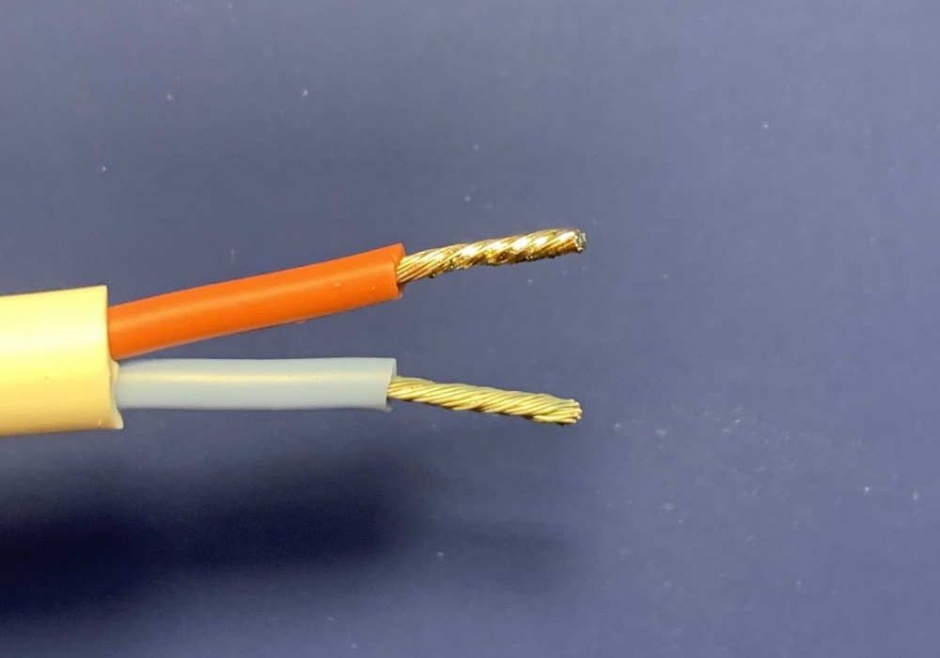

Odsłonięte przewody. Fot. M. Ćwikła
Takie przygotowanie kabla może w pewnych sytuacjach okazać się niewystarczające (łączony przewód jest ruchomy lub obciążony) i śruba mocująca złączki będzie powodowała stopniową degradację kabla i przerwanie połączenia lub niebezpieczne iskrzenie.

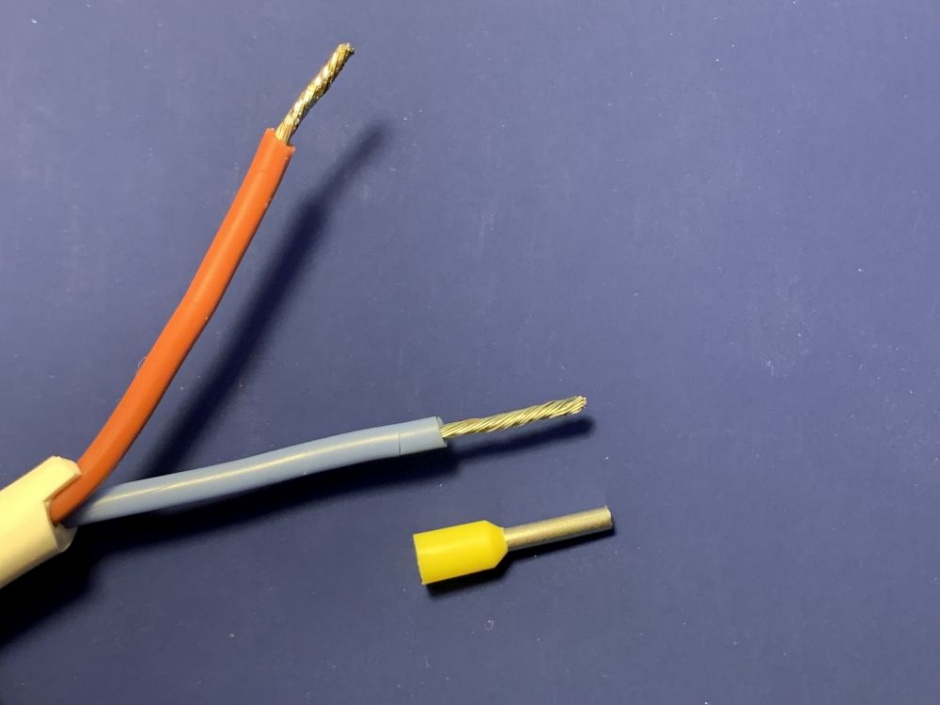

Odsłonięte przewody z przygotowaną końcówką tulejkową izolowaną. Fot. M. Ćwikła
Tulejki zaciskowe – dlaczego warto ich używać?
Jednym z najlepszych sposobów w tym zakresie jest zastosowanie różnego typu końcówek tulejkowych. Pozwalają one nie tylko wzmocnić pojedyncze połączenie, ale również w przypadku przewodów typu linka pozwalają na łączenie ze sobą tych przewodów.
Tulejki do przewodów typu linka – jak je dobrać?
Końcówki tulejkowe izolowane składają się z plastikowej osłonki na część izolowaną przewodu/przewodów i metalowego cylindra gdzie umieszczamy rdzeń/rdzenie przewodów. Końcówki dla pojedynczego przewodu mają okrągłą osłonę plastikową, a końcówki do łączenia mają tę osłonę w kształcie elipsy lub prostokąta aby objąć oba łączone przewody.
Końcówki tulejkowe do przewodów – oznaczenia i wymiary
Podstawowe oznaczenia tulejek zawierają grubość przewodu (rdzenia) podawaną jako pole jego przekroju w mm2 (nie mylić ze średnicą) oraz długość samej tulejki w mm, np. 2,5x8, co oznacza przewód o maksymalnej grubości 2,5 mm2 i długość tulejki 8 mm. Tulejki przeznaczone do łączenia przewodów mogą posiadać dodatkowe oznaczenie typu 2x4-12 co oznacza możliwość połączenia dwóch przewodów o grubości 4 mm2 i długość tulejki 12 mm.
Przykładowo, chcąc zacisnąć tulejkę o długości 8 mm na przewodzie 0,75, należy zdjąć izolację na ok. 9 mm, nasunąć tulejkę aby jej osłonka z tworzywa nasunęła się całkowicie na izolacje przewodu i następnie zacisnąć jedynie metalowa część tulejki. Części z tworzywa nie zaciskamy, może to spowodować jej uszkodzenie. W przypadku łączenia dwóch przewodów należy użyć tulejki o średnicy sumarycznej obu przewodów lub nieco większej. Warto zrobić próbę na analogicznych przewodach przed połączeniem docelowych.
Narzędzia do zaciskania tulejek – jak wybrać zaciskarkę?
Do wykonania wyżej wymienionego, ostatniego etapu takiej operacji konieczne jest jednak posiadanie odpowiedniego narzędzia – zaciskarki. Obecnie w sprzedaży można spotkać wiele ich typów w cenach od 20 do kilkuset złotych.

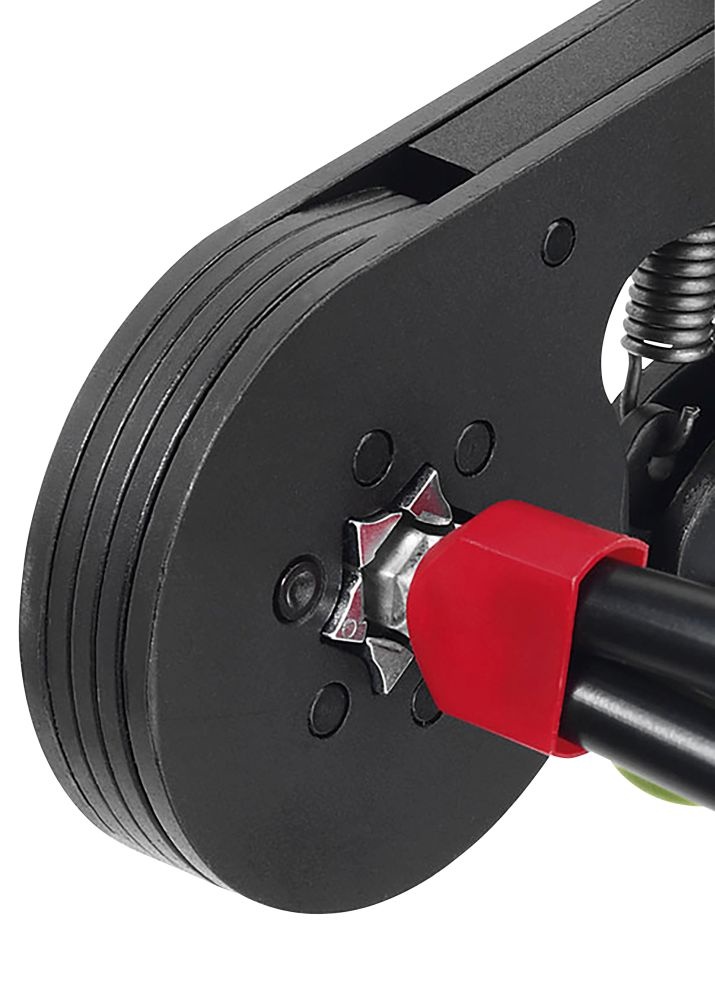

Zaciskarka z matrycą do zaciskania czworokątnego. Fot. Wurth
Do domowego, sporadycznego użytku można użyć sprawdzonej, tańszej zaciskarki, profesjonalne częste użycie wymagać będzie droższego narzędzia, gdzie zastosowano przede wszystkim stal w części roboczej o większej twardości i bardziej wytrzymałe tworzywo.
Jak używać zaciskarki do tulejek?

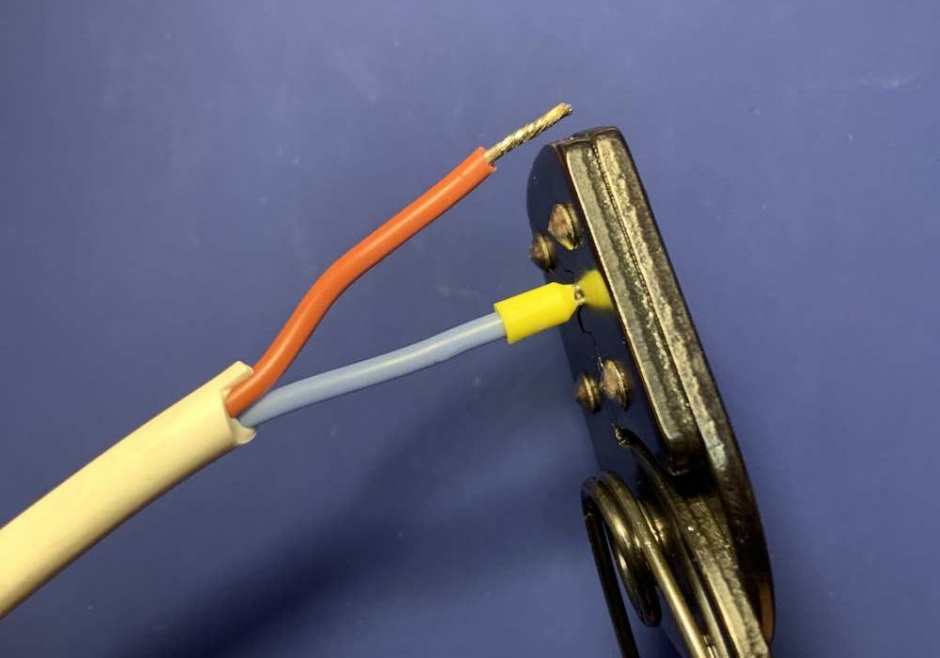

Do zaciskania tulejek można stosować różne typy, jedną z wygodniejszych jest ta z matrycą do zaciskania czworokątnego. Posiada ona duży zakres zaciskanych średnic przewodów i pozwala na nieco większą tolerancję pomiędzy stosowaną średnicą tulejki a przewodu. Znajduje się w niej jeden otwór roboczy, w który wkładamy dowolną tulejkę z obsługiwanego zakresu i po prostu zaciskamy. Jeszcze bardziej zaawansowaną wersją z tej rodziny jest zaciskarka sześciokątna, która daje jeszcze lepsze jakościowo końcówki.
