W gospodarstwie domowym, podczas prac elektrycznych, często zachodzi konieczność połączenia przewodów zasilających czy sygnałowych do różnych urządzeń elektrycznych lub maszyn. Z taką sytuacją zazwyczaj spotykamy się w czasie napraw, kiedy to istniejące połączenie uległo zniszczeniu i trzeba je naprawić. Najczęściej spotykanymi typami połączeń są połączenia skręcane i połączenia za pomocą różnego typu konektorów.
W przypadku połączeń za pomocą kontektorów, mamy do czynienia z wieloma typami złącz/konektorów o budowie i wielkości zależnej do pełnionej funkcji i wielkości płynącego przez takie złącze prądu. Prawidłowe połączenia konektorowe dają dużą pewność dobrego styku o niskim oporze oraz możliwość szybkiego łączenia/odłączania urządzeń lub modułów. Aby połączenie zapewniało dobry przepływ prądu, musi charakteryzować się jak najmniejszym oporem przewód-złącze dla połączeń skręcanych lub przewód-konektor-konektor dla połączeń konektorowych.
W tym artykule zajmiemy się sposobami połączenia przewodu z konektorem.
Fot. M. Ćwikła
Połączenia konektorowe

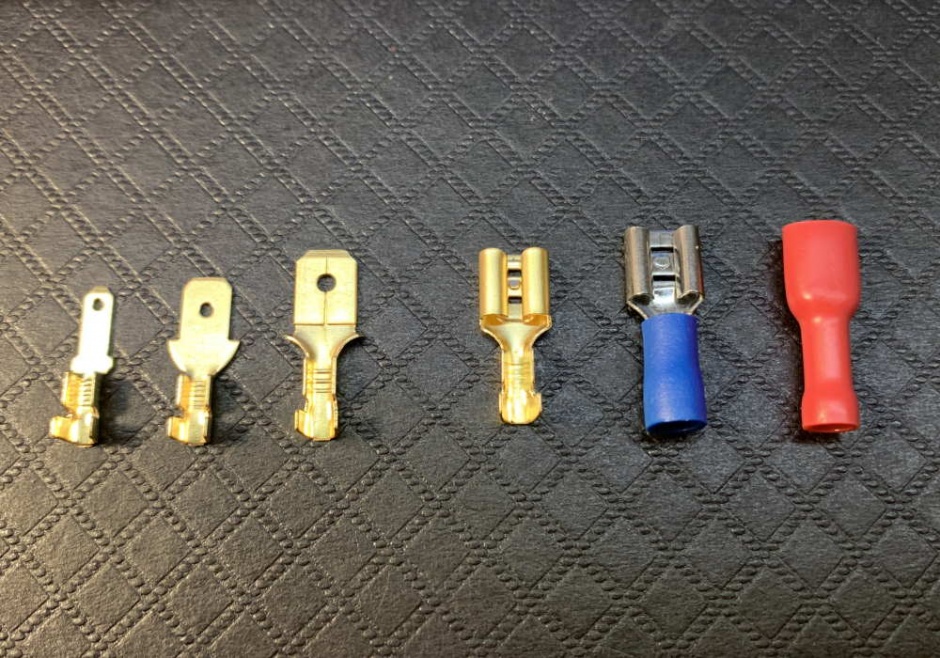

Mamy dwa podstawowe typy końcówek konektorowych: męskie i żeńskie. Zwykle końcówki męskie mocowane są na stałe w urządzeniach i podzespołach do którym ma zostać doprowadzone zasilanie. Końcówki żeńskie (nasuwki) zwykle odpowiedzialne są za przyłączenie przewodu zasilającego. W handlu dostępne są różne rodzaje końcówek żeńskich: całkowicie izolowane, częściowo izolowane i bez izolacji.
Wybór końcówki należy poprzedzić oględzinami jej drugiej części, w szczególności w zakresie jej szerokości. Najpopularniejsze szerokości to 6,3; 4,8 i 2,8 mm. Warto mieć na uwadze, że końcówki izolowane wymagają więcej miejsca i do pewnych urządzeń może pojawić się problem z wsunięciem jej na część męską. Dlatego przed zakupem warto dokonać oględzin złącza, przy wymianie uszkodzonego konektora najlepiej zastosować taki sam typ jaki był przewidziany oryginalnie.
Fot. M. Ćwikła
Połączenie przewodu z konektorem
Takie połączenie możemy wykonać poprzez jego przylutowanie lub zaciśnięcie konektora na przewodzie, najlepiej za pomocą wyspecjalizowanej zaciskarki.
Fot. M. Ćwikła

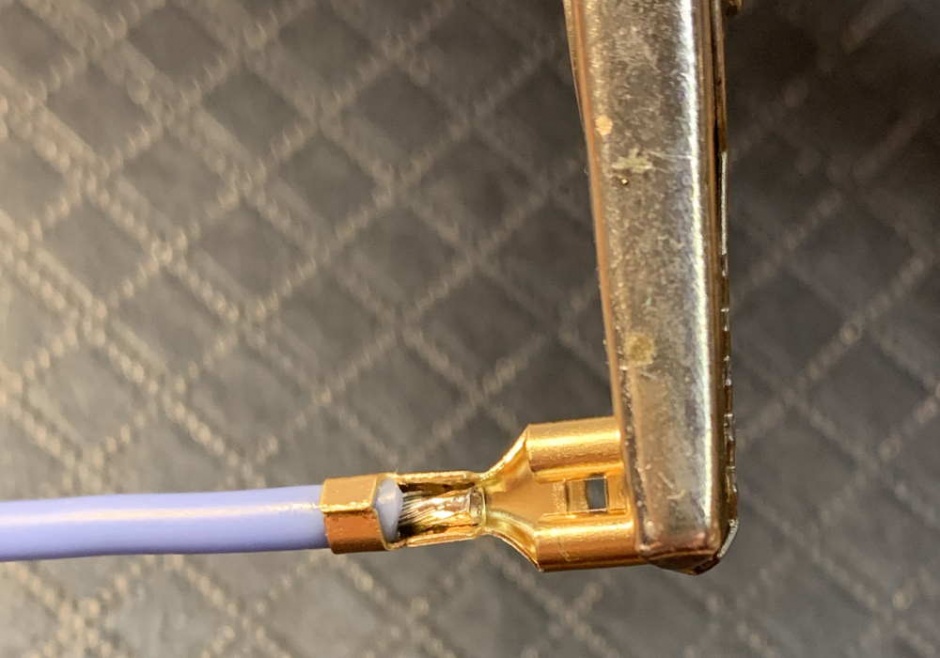

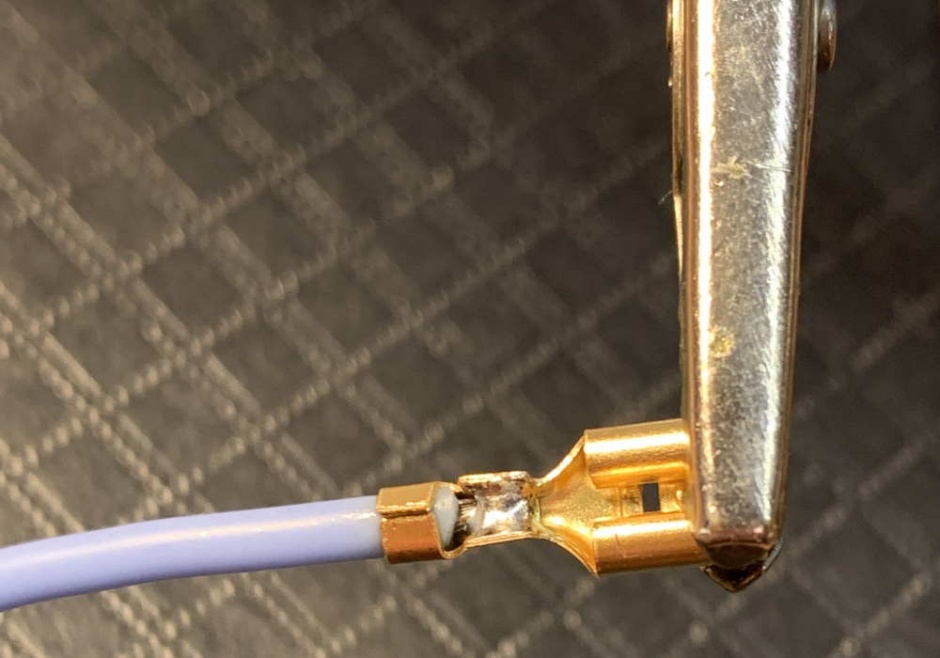

Konektory nieizolowane możemy przylutować do przewodu. Najpierw przewód należy pozbawić izolacji na odpowiedniej długości. W przypadku takiego połączenia przewód ze ściągniętą izolacją należy umieścić w konektorze, przez zagięcie zewnętrznych blaszek na izolacji, np. za pomocą szczypiec. Następnie konektor warto umieścić w uchwycie, nałożyć w miejscu lutowania pastę lutowniczą, podgrzać konektor i przewód w miejscu końca odizolowanej części, przytknąć spoiwo lutownicze i poczekać do momentu jego rozpłynięcia. Sama końcówkę przewodu watro przed ta operacja najpierw pobielić lutowiem. Po zakończeniu lutowania należy chwile odczekać aby złącze wystygło, następnie można dodatkowo zagiąć blaszki mocujące. Połączenie można zaizolować rurką termokurczliwą o ile wcześniej założyliśmy ja na przewód.
Zaciskanie konektorów

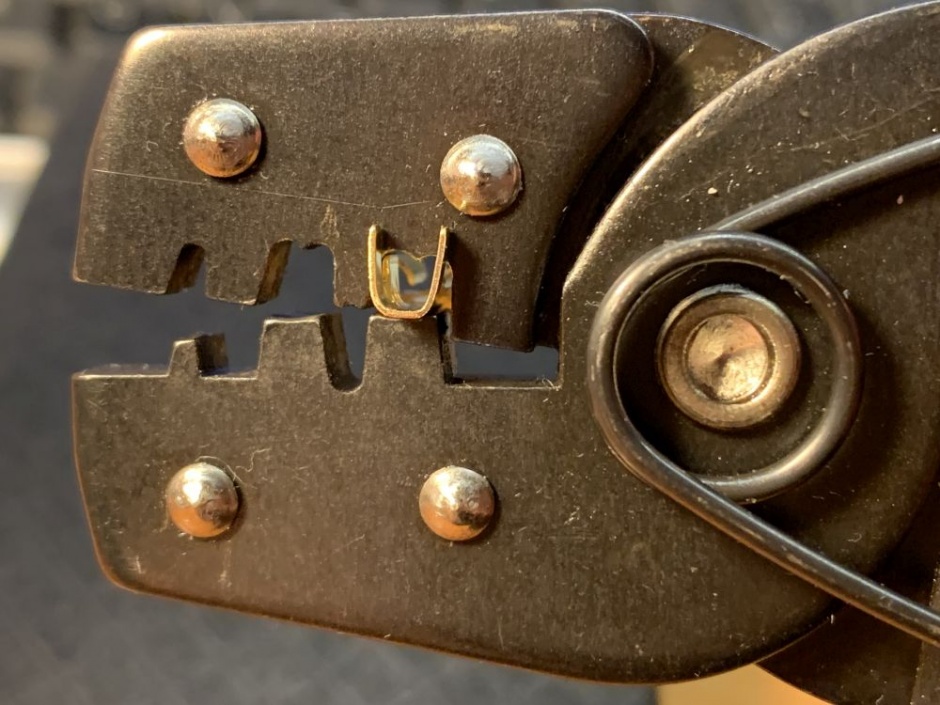

Szybkim, wygodnym i pewnym sposobem połączenie przewodu z konektorem jest jego zaciśnięcie za pomocą zaciskarki. Przy czym inaczej wygląda zaciskanie konektorów izolowanych i nieizolowanych.
Fot. M. Ćwikła

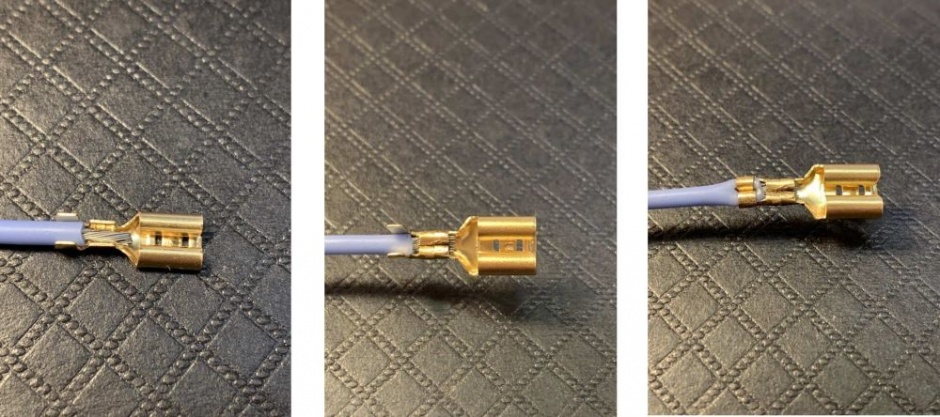

W zaciskarce nieautomatycznej, konektor nieizolowany zaciskamy na dwa razy. Najpierw zaciskamy blaszki na odizolowanej części przewodu. Następnie zaciskamy blaszki na izolowanej części. Każdorazowo najpierw umieszczamy konektor w zaciskarce, następnie wsuwamy przewód i dopiero zaciskamy. Prawidłowy zakres usunięcia izolacji pokazano na zdjęciu. Ważne aby przewód nie wystawał za dużo z części zaciskanej i nie wchodził w obszar wtyku, tym samym ograniczając jego zakres nasunięcia. Dostępne są również zaciskarki automatyczne, za pomocą których jednym zaciśnięciem mocujemy cały konektor (blaszki na części odizolowanej i zaizolowanej).
Fot. M. Ćwikła

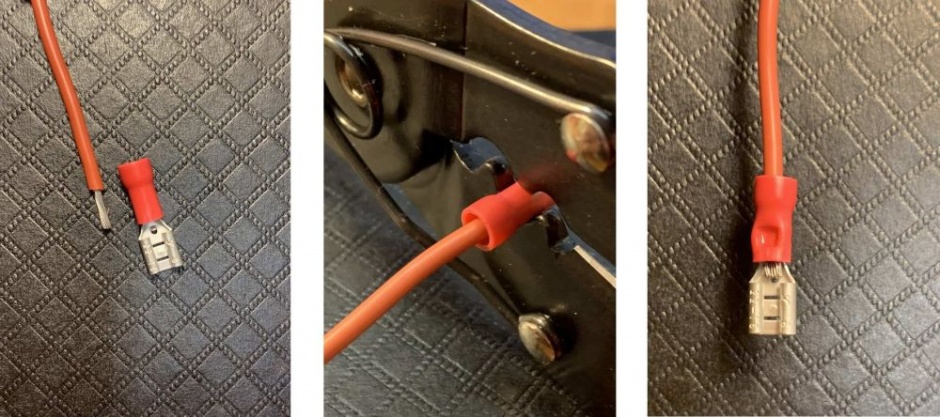

Mocowanie konektorów izolowanych jest jeszcze prostsze. Można do tego użyć matrycy z wycięciami owalnymi lub takiej, która z jednej strony ma wycięcie półkoliste, a z drugiej wchodzący w to wycięcie występ (zdjęcie). Ważne, aby zaciskania dokonywać tylko na części, gdzie znajduje się wewnętrzna tulejka (cieńsza część konektora pokryta izolacją).
Fot. M. Ćwikła
Zaciskarki do konektorów
Zaciskarek do konektorów na rynku jest wiele rodzajów w cenach od 20 do kilkuset złotych. Do domowego, sporadycznego użytku można użyć sprawdzonej, tańszej zaciskarki, profesjonalne częste użycie wymagać będzie droższego narzędzia, gdzie zastosowano przede wszystkim stal w części roboczej o większej twardości i bardziej wytrzymałe tworzywo. Im lepsza zaciskarka (niestety zazwyczaj droższa), tym zaciskanie będzie szło łatwiej i tym samym szybciej. Narzędzia popularne, tańsze, będą wymagały nabycia większej wprawy w celu wykonywania prawidłowych, ładnych połączeń. Dlatego nadają się one raczej do sporadycznego, domowego użycia. Profesjonalne zastosowanie wymaga zakupu narzędzia renomowanej firmy.
